Konsol til væg eller loftpendel AW 15 A4
Art.nr. 6392024 | EAN 4012196817757
- Produkt beskrivelse
-

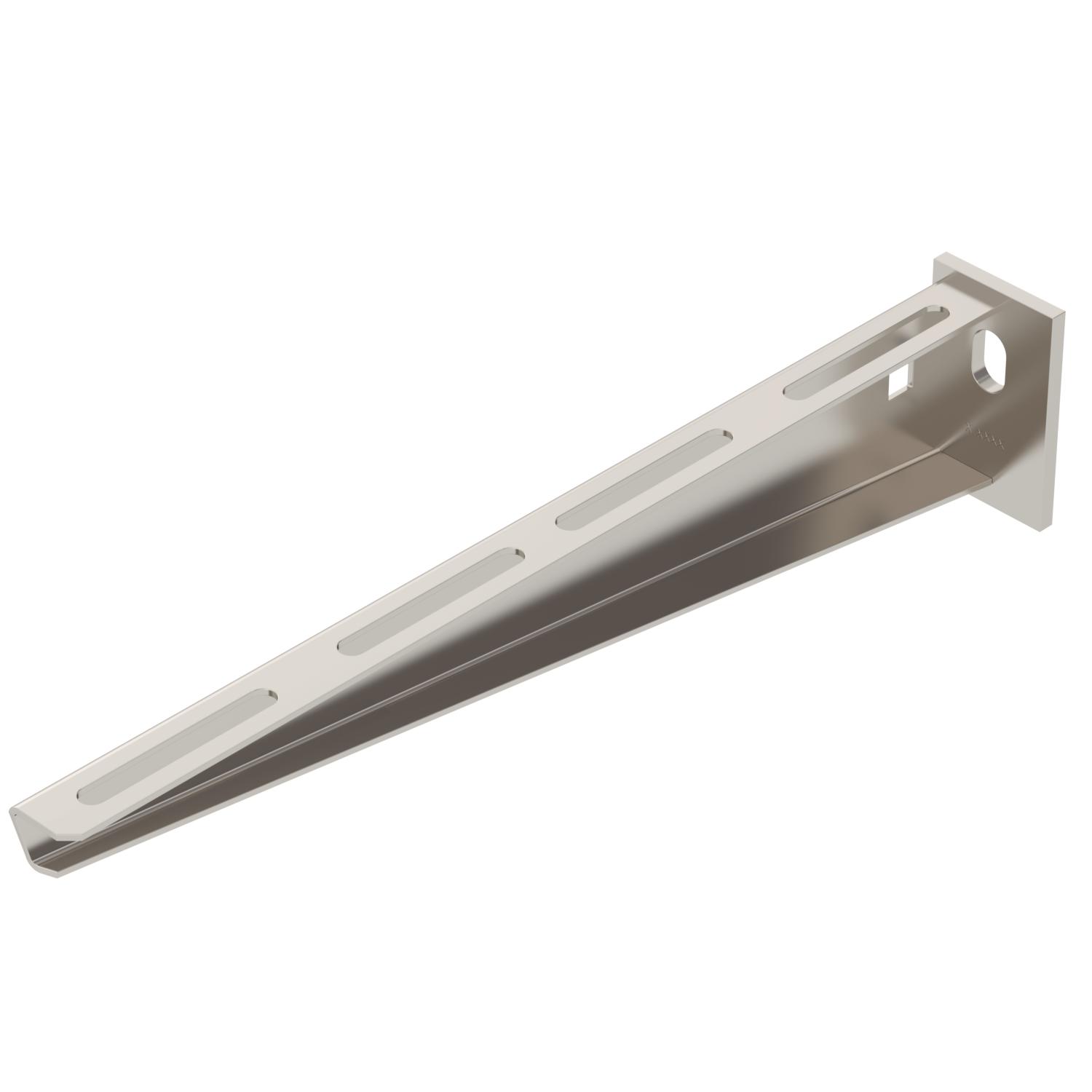

Produkt beskrivelseLet væg- og pendelkonsol med påsvejset topplade.
Fastgørelse af konsollen på U-pendlen fra en bredde på 400 mm med sekskantskrue gennem pendlens to vanger. Anvend de passende afstandsstykker!
-
- Tekniske data
-
Teknisk data

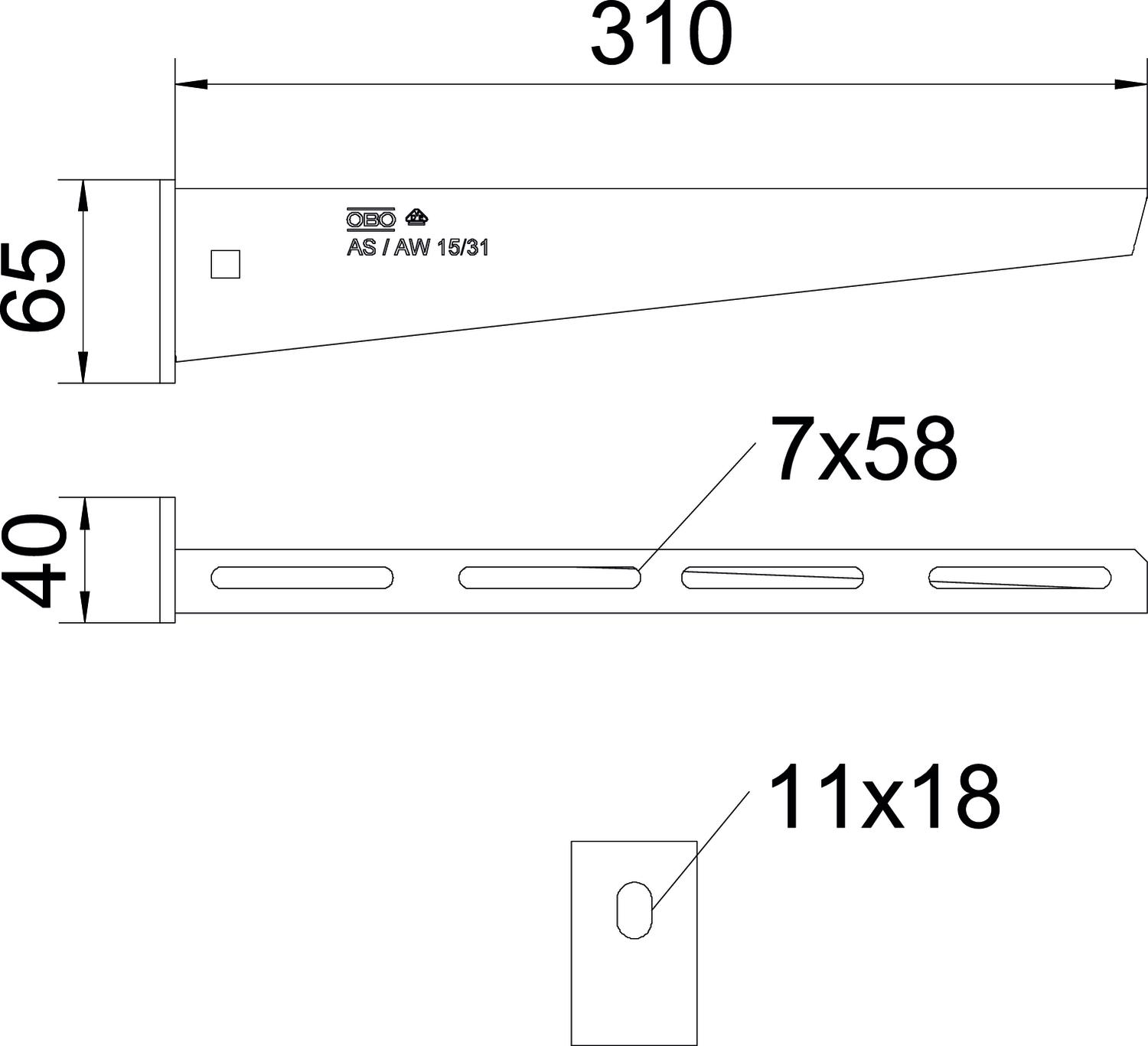

Bevarelse af funktionssikkerheden ved brand Nej Bredde 310 mm CO2 fodaftryk (GWP) fra vugge til port 2,4841 kg CO2e / 1 Styk Dimension B310mm F i kN 1,5 kN Farve specialstål Huldiameter 11 mm Højde 65 mm Længde 40 mm Mål A 40 mm Mål B 310 mm Mål H 65 mm Materiale Rustfrit stål 1.4571 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Bræddebolt med kombimøtrik A4
FRSB 6x12 A4 6406142 100 Styk - Downloads
-
