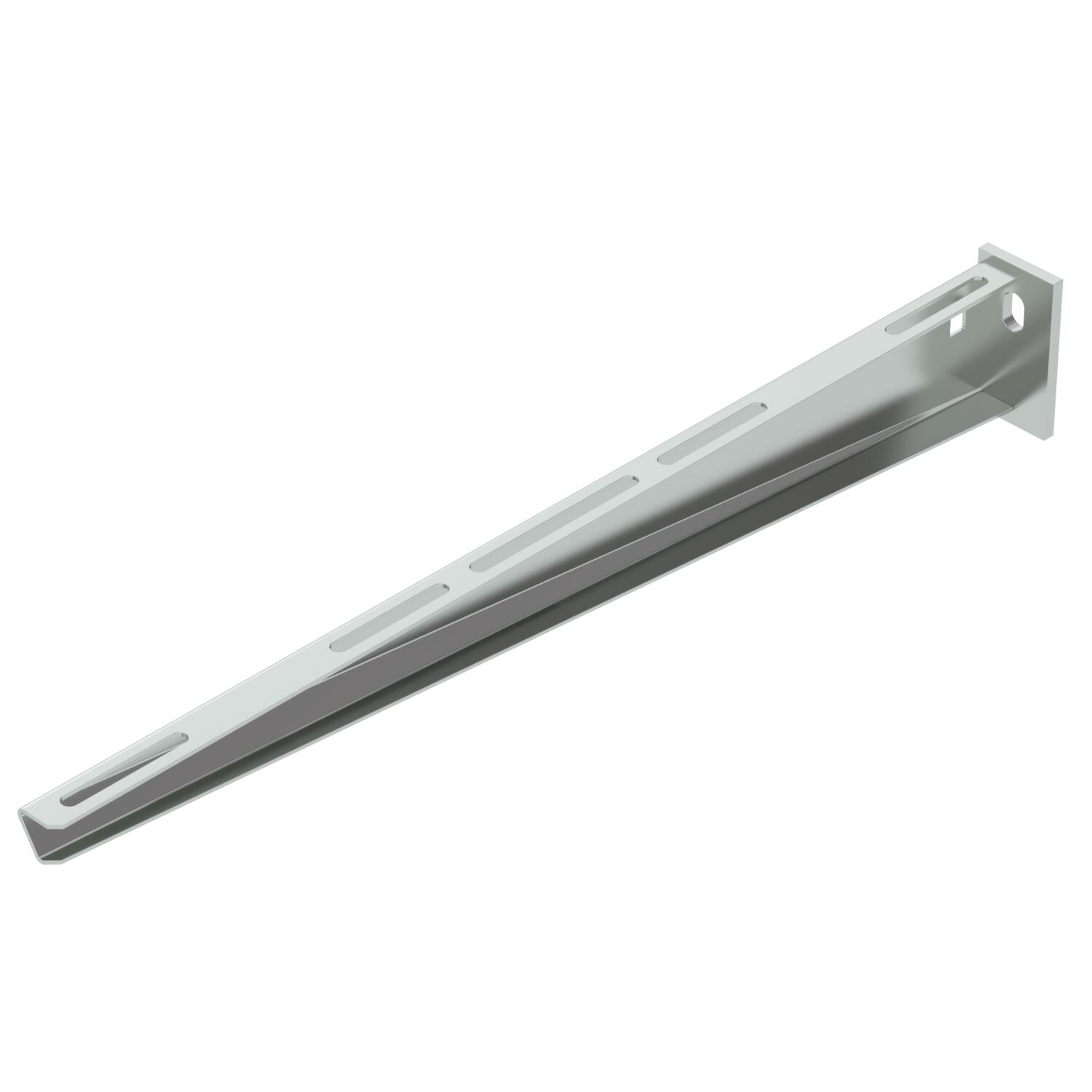

Konsol til væg eller loftpendel AW 15 G
Art.nr. 6421290 | EAN 4012196114436
- Produkt beskrivelse
-
Produkt beskrivelseLet væg- og pendelkonsol med påsvejset topplade.
Ved montering af konsoller på U-skinner anvendes en bræddebolt eller en sekskantskrue indtil en bredde på 400 mm til fastgøring af pendelkonsollen. Fra konsolbredden 500 mm fastgøres konsollen med sekskantskruer gennem begge U-skinnens vanger. Hertil skal afstandsstykkerne, der passer, anvendes afhængigt af profilen!
-
- Tekniske data
-
Teknisk data

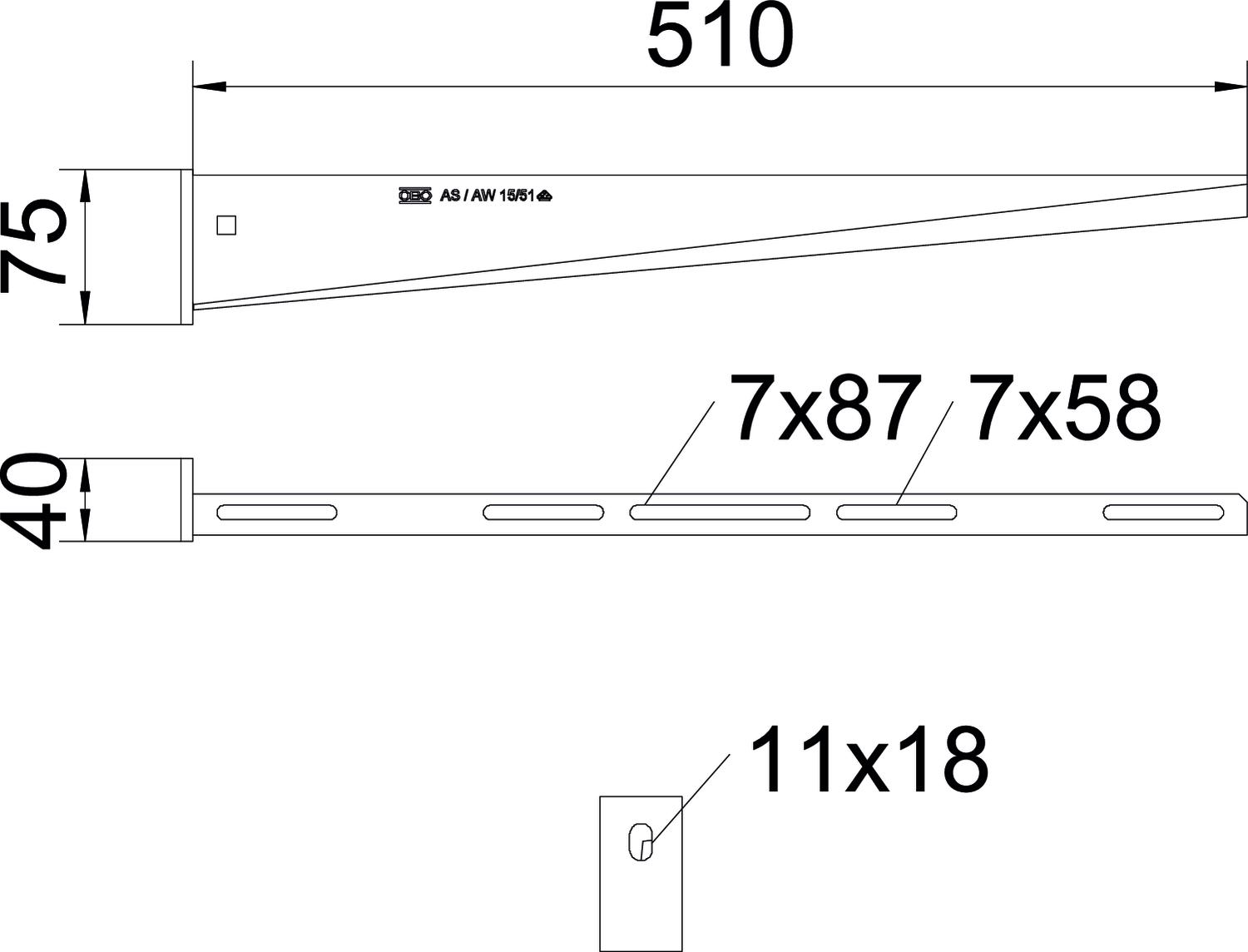

Bevarelse af funktionssikkerheden ved brand Nej Bredde 510 mm CO2 fodaftryk (GWP) fra vugge til port 1,4805 kg CO2e / 1 Styk Dimension B510mm F i kN 1,5 kN Farve zinc Huldiameter 11 mm Højde 75 mm Længde 40 mm Mål A 40 mm Mål B 510 mm Mål H 75 mm Materiale Stål Overflade galvanisk forzinket Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
Datablad AW 15 51 G / 6421290 , 0.26MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring AW 15 51 G / 6421290 , 0.13MB , pdfUK overensstemmenlseserklæring AW 15 51 G / 6421290 , 0.09MB , pdfREACH Overensstemmelseserklæring AW 15 51 G / 6421290 , 0.12MB , pdfRoHS Overensstemmelseserklæring AW 15 51 G / 6421290 , 0.12MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
