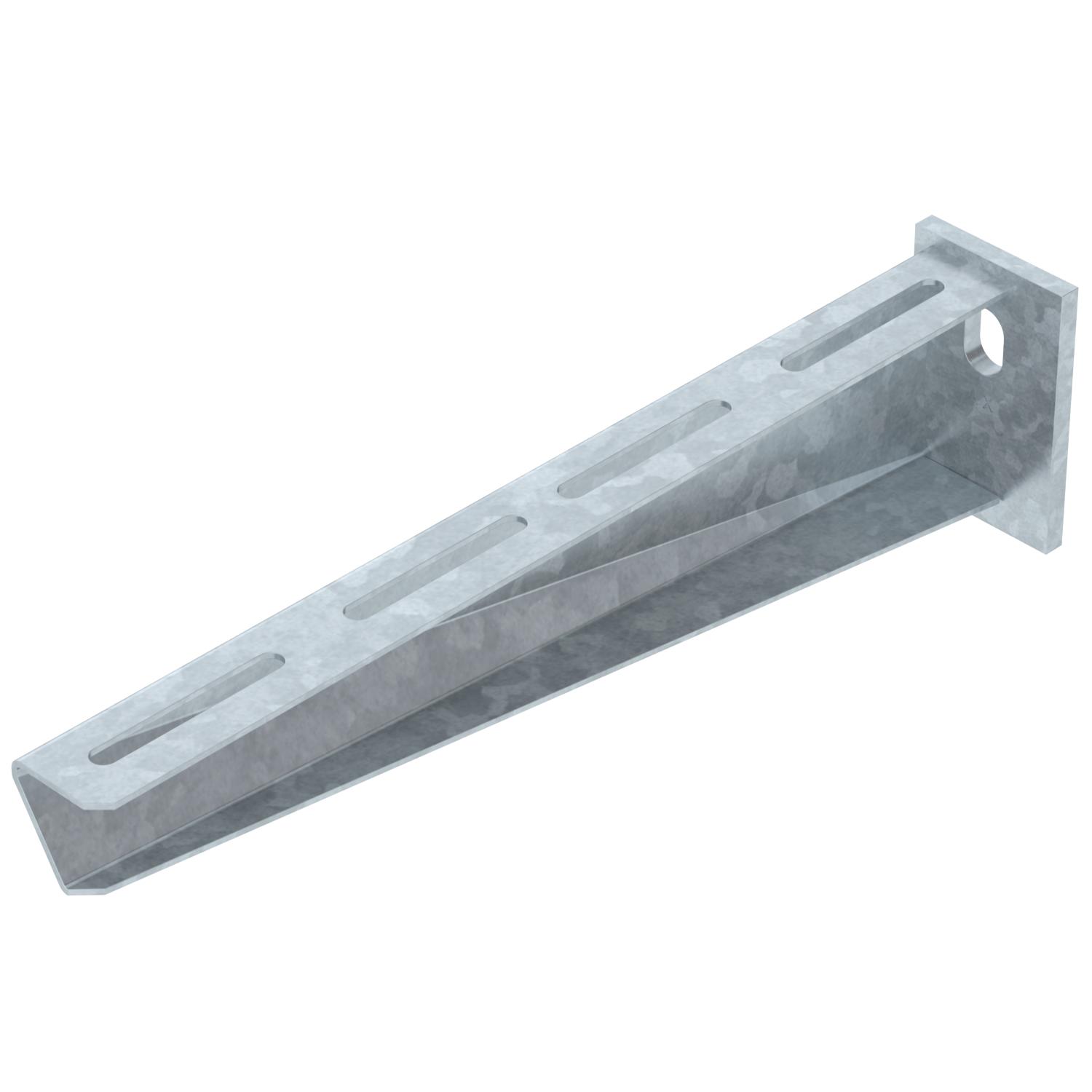

Konsol til væg eller loftpendel AW 30 FT
Art.nr. 6419747 | EAN 4012196206773
- Produkt beskrivelse
-
Produkt beskrivelseMiddelkraftig væg- og pendelkonsol med påsvejset bagplade.
Fastgørelse af konsollen på U-skinnen fra en bredde på 400 mm med sekskantskrue gennem skinnens to vanger. Anvend de passende afstandsstykker!
-
- Tekniske data
-
Teknisk data

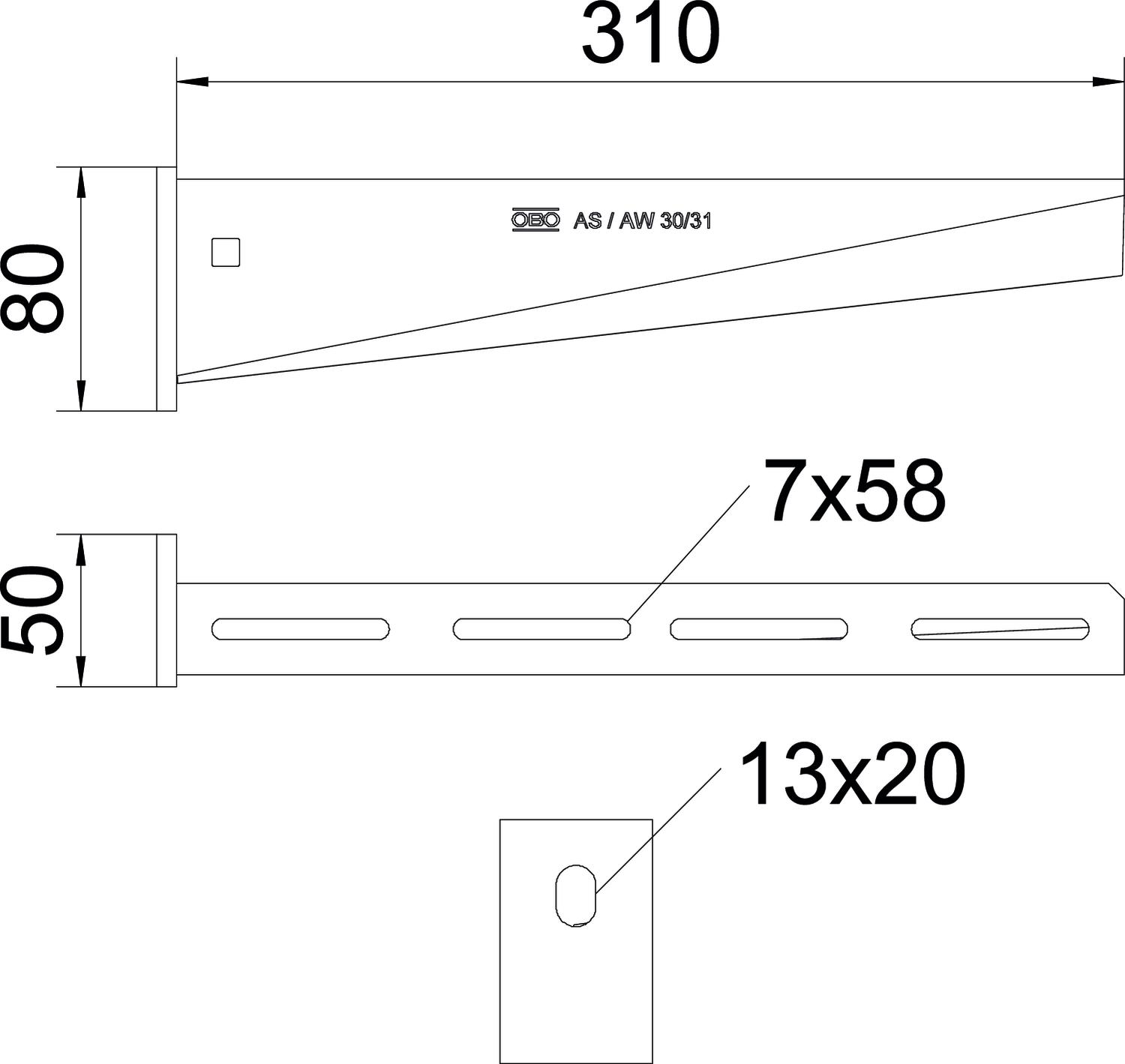

Bevarelse af funktionssikkerheden ved brand Ja Bredde 310 mm CO2 fodaftryk (GWP) fra vugge til port 1,4164 kg CO2e / 1 Styk Dimension B310mm EPD-artikel Ja F i kN 3 kN Farve zinc Huldiameter 13 mm Højde 80 mm Længde 50 mm Mål A 50 mm Mål B 310 mm Mål H 80 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol AW 30
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
