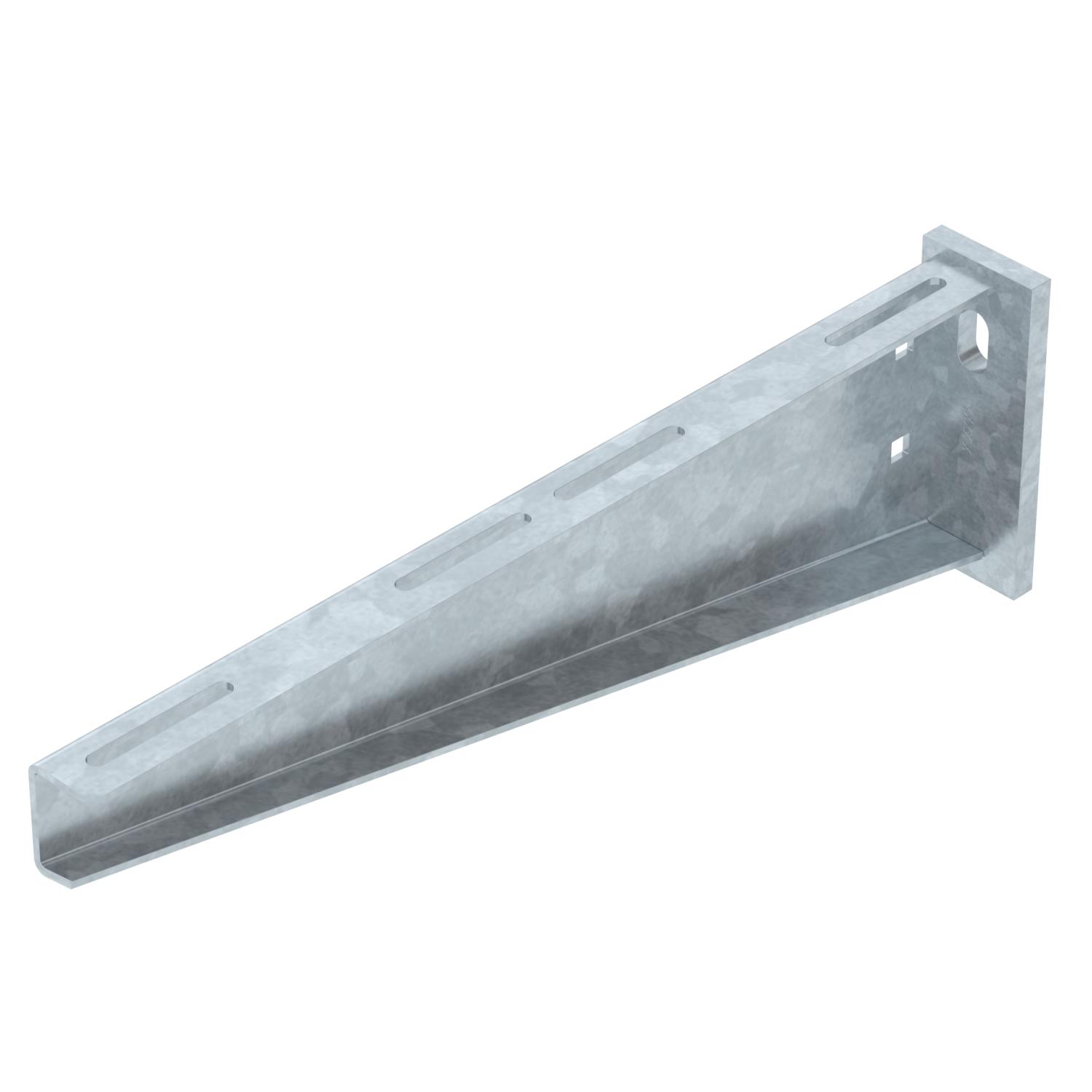

Konsol til væg eller loftpendel AW 55 FT
Art.nr. 6418597 | EAN 4012196204854
- Produkt beskrivelse
-
Produkt beskrivelseKraftig væg- og pendelkonsol med påsvejset bagplade.
Fastgørelse af konsollen på U-skinnen fra en bredde på 400 mm med sekskantskrue gennem skinnens to vanger. Anvend de passende afstandsstykker!
-
- Tekniske data
-
Teknisk data

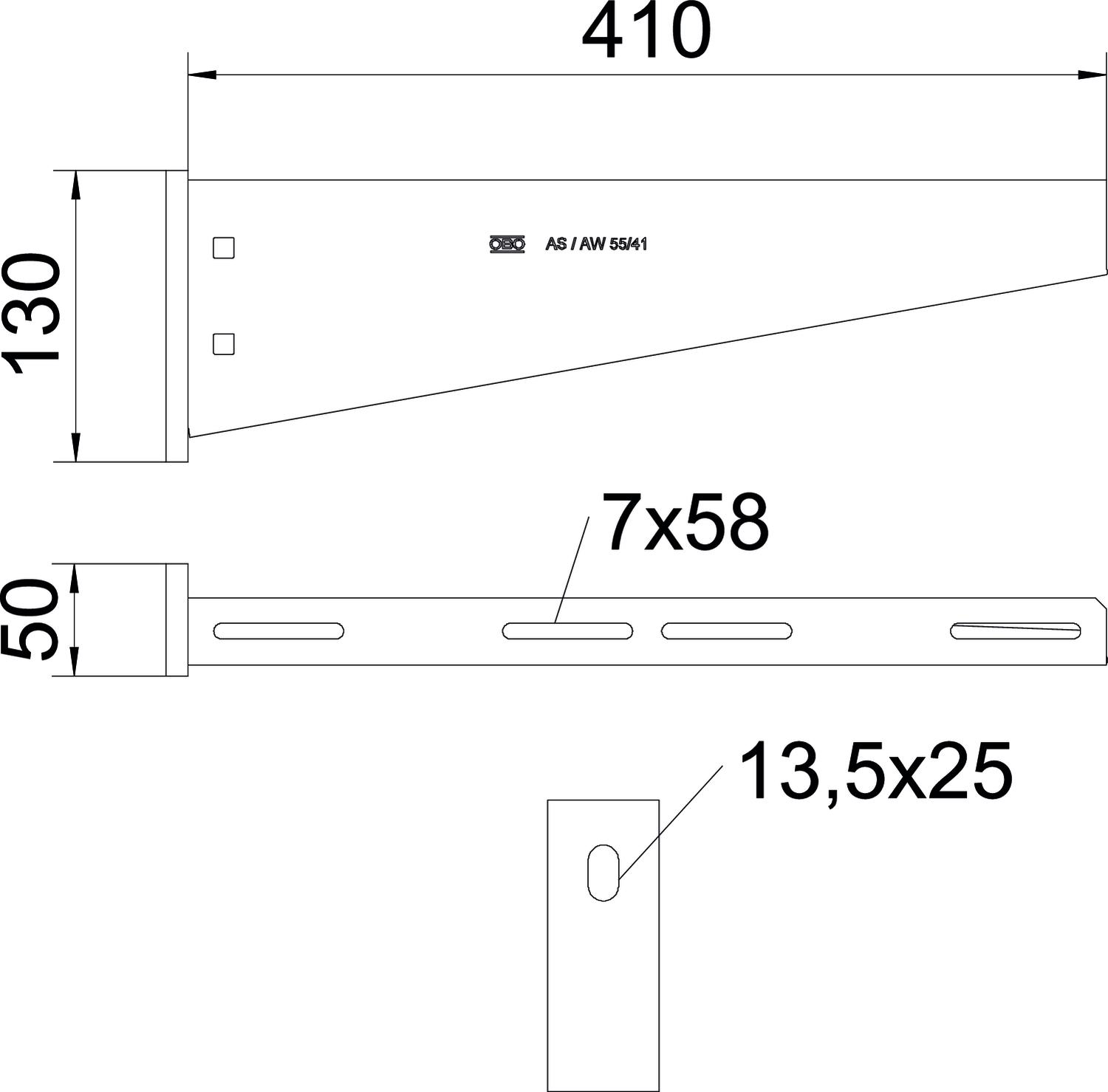

Bevarelse af funktionssikkerheden ved brand Ja Bredde 410 mm CO2 fodaftryk (GWP) fra vugge til port 3,7188 kg CO2e / 1 Styk Dimension B410mm EPD-artikel Ja F i kN 5,5 kN Farve zinc Huldiameter 13,5 mm Højde 130 mm Længde 50 mm Mål A 50 mm Mål B 410 mm Mål H 130 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW 55
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
Datablad AW 55 41 FT / 6418597 , 0.26MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring AW 55 41 FT / 6418597 , 0.13MB , pdfUK overensstemmenlseserklæring AW 55 41 FT / 6418597 , 0.09MB , pdfREACH Overensstemmelseserklæring AW 55 41 FT / 6418597 , 0.12MB , pdfRoHS Overensstemmelseserklæring AW 55 41 FT / 6418597 , 0.13MB , pdfMiljøvaredeklaration (EPD) AW 55 41 FT / 6418597 , 1.48MB , pdfMonteringsvejledning Monteringsvejledning U-pendelsystem , 2.02MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
