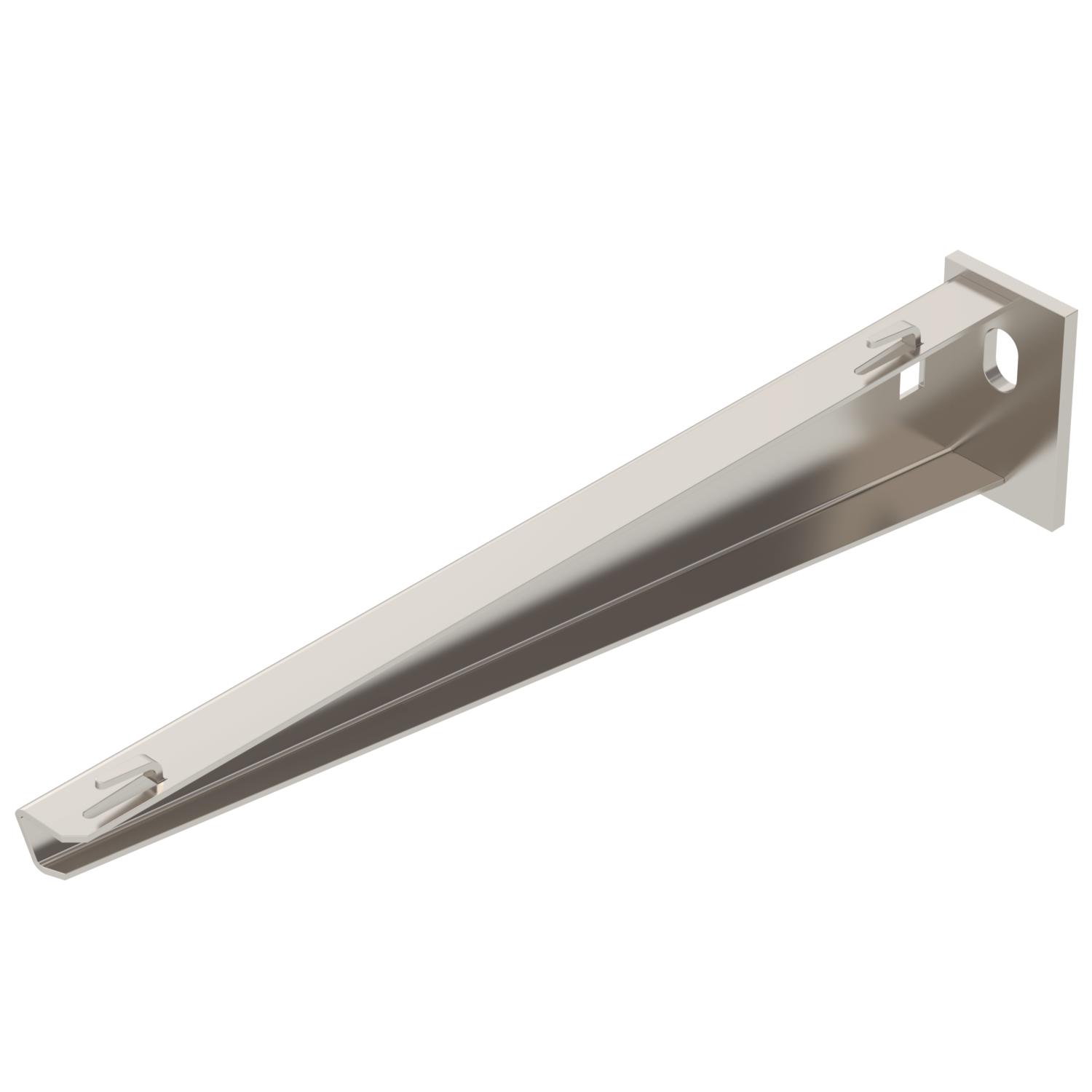

Konsol til væg eller loftpendel AWG 15 A2
Art.nr. 6420631 | EAN 4012195058427
- Produkt beskrivelse
-
Produkt beskrivelseLet konsol til væg eller loftpendel med påsvejset topplade til gitterbakkefastgørelse uden brug af skruer.
Fastgørelse af konsollen på U-pendlen fra en bredde på 400 mm med sekskantskrue gennem skinnens to vanger. Anvend afstandsstykkerne, der passer.
-
- Tekniske data
-
Teknisk data

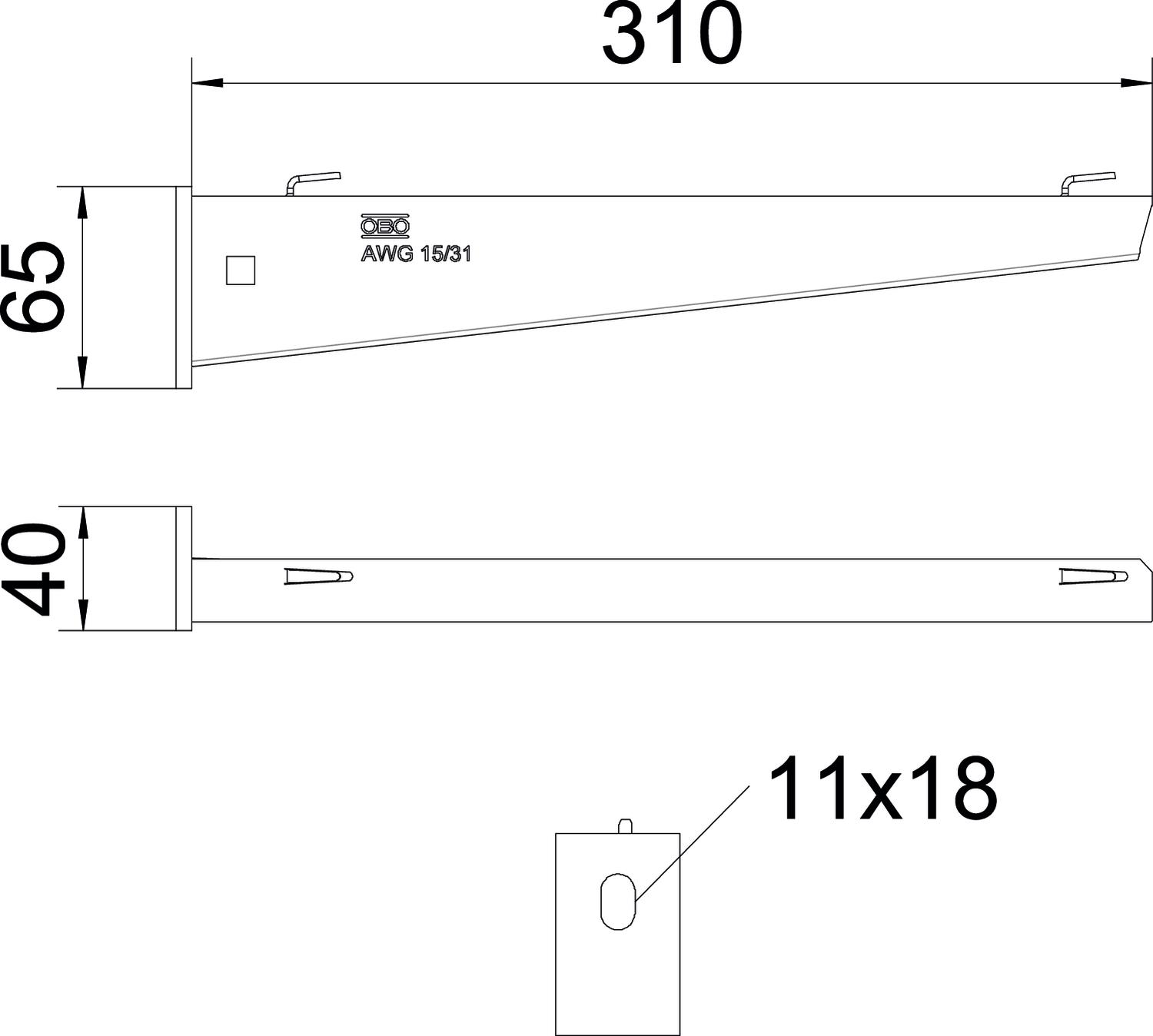

Bevarelse af funktionssikkerheden ved brand Nej Bredde 310 mm CO2 fodaftryk (GWP) fra vugge til port 2,3869 kg CO2e / 1 Styk Dimension B310mm F i kN 1,5 kN Farve specialstål Huldiameter 11 mm Højde 65 mm Længde 40 mm Mål A 40 mm Mål B 310 mm Mål H 65 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Rustfrit stål, bejdset Ja Til bredde maks. 300 mm Til bredde min. 300 Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW G 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Konsollængde i mm
-
