Konsol til væg eller loftpendel AWG 15 A4
Art.nr. 6420648 | EAN 4012195706052
- Produkt beskrivelse
-

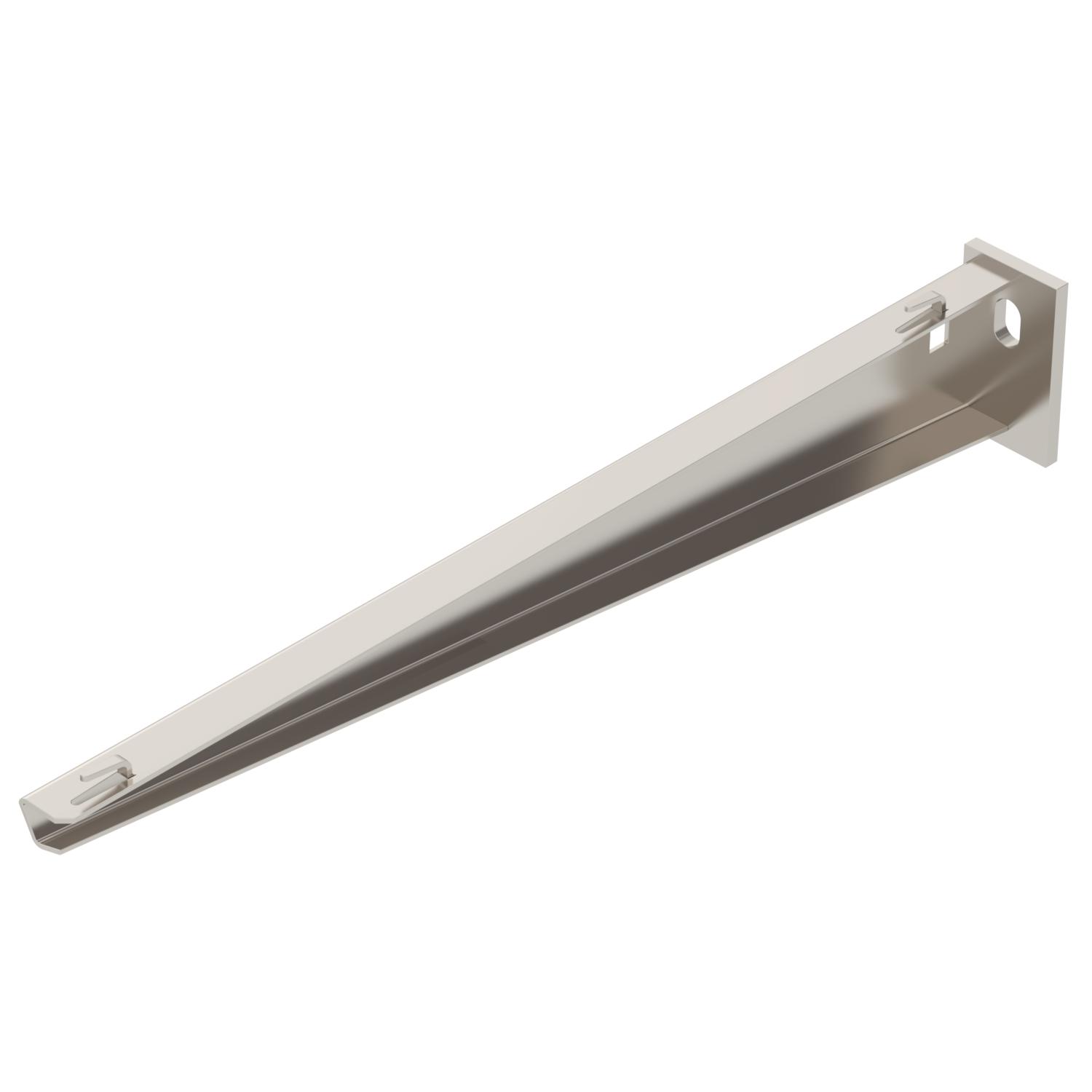

Produkt beskrivelseLet konsol til væg eller loftpendel med påsvejset topplade til gitterbakkefastgørelse uden brug af skruer.
Fastgørelse af konsollen på U-pendlen fra en bredde på 400 mm med sekskantskrue gennem skinnens to vanger. Anvend afstandsstykkerne, der passer.
-
- Tekniske data
-
Teknisk data

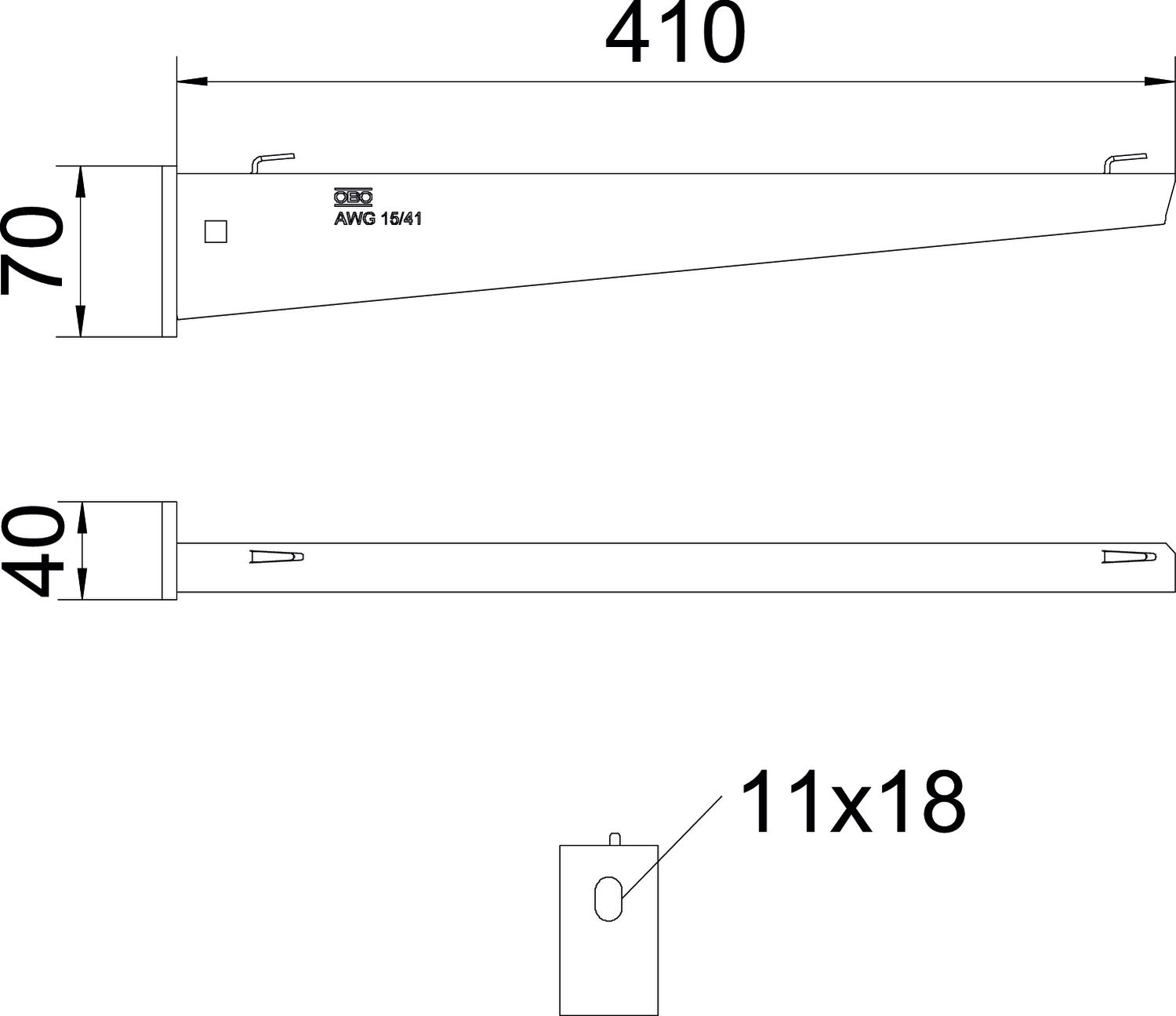

Bevarelse af funktionssikkerheden ved brand Nej Bredde 410 mm CO2 fodaftryk (GWP) fra vugge til port 3,3392 kg CO2e / 1 Styk Dimension B410mm F i kN 1,5 kN Farve specialstål Huldiameter 11 mm Højde 70 mm Længde 40 mm Mål A 40 mm Mål B 410 mm Mål H 70 mm Materiale Rustfrit stål 1.4571 Overflade blank, efterbehandlet Rustfrit stål, bejdset Nej Til bredde maks. 300 mm Til bredde min. 300 Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram konsol type AW G 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Konsollængde i mm
-
- Alle typer
-
Alle typer
