Konsol til væg eller loftpendel AWG 15 FT
Art.nr. 6420610 | EAN 4012196662593
- Produkt beskrivelse
-

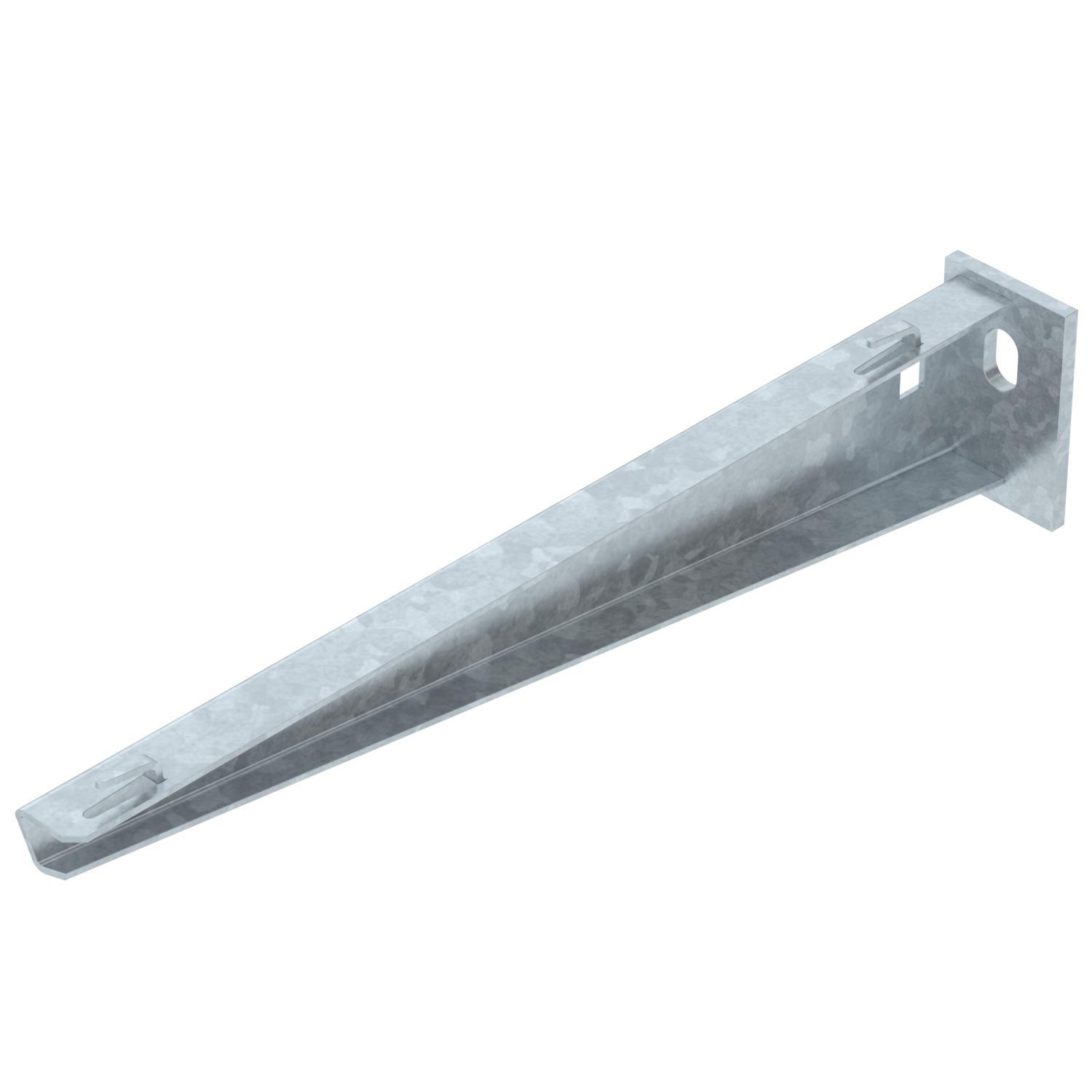

Produkt beskrivelseLet konsol til væg eller loftpendel med påsvejset topplade til gitterbakkefastgørelse uden brug af skruer.
-
- Tekniske data
-
Teknisk data

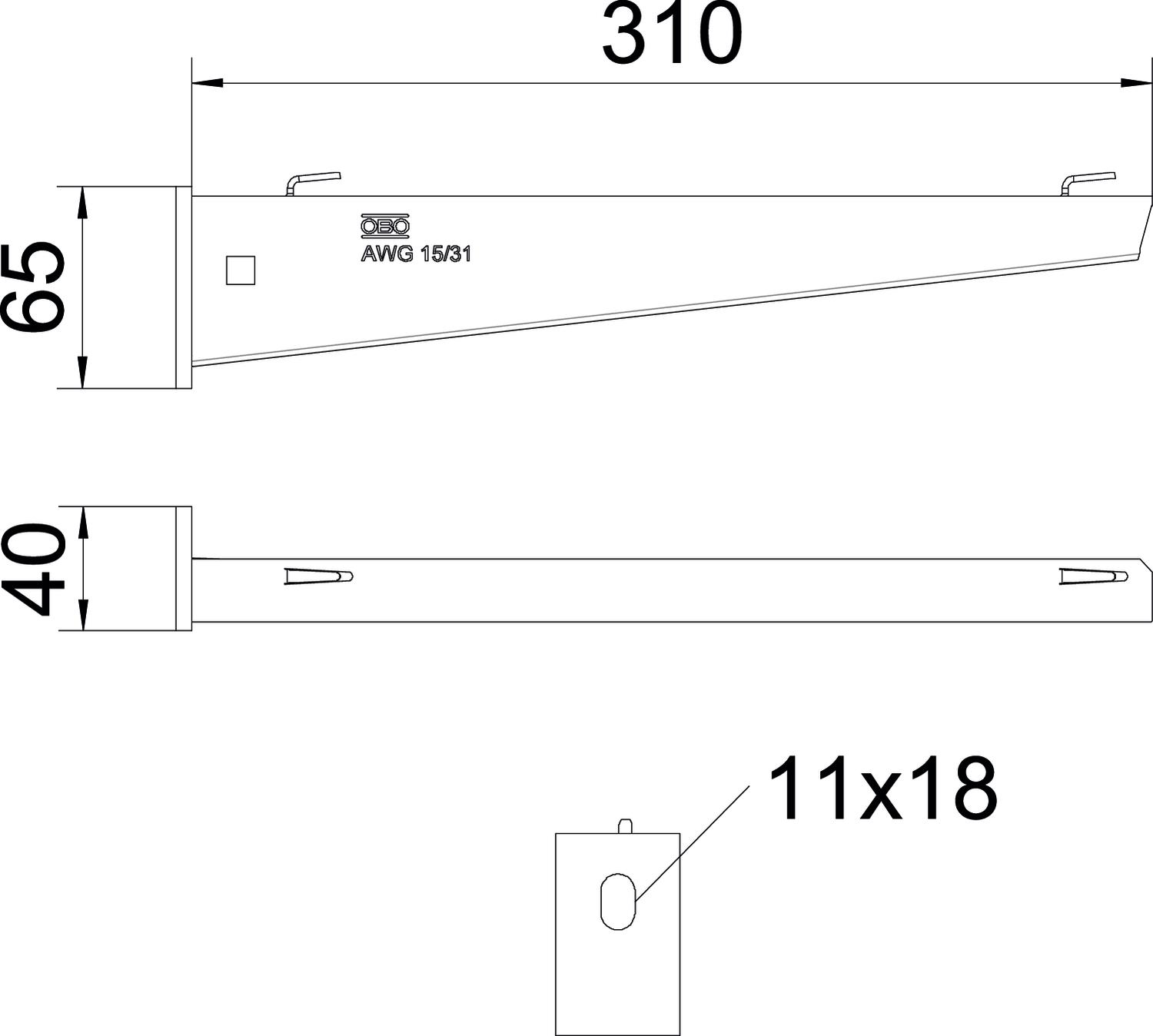

Bevarelse af funktionssikkerheden ved brand Nej Bredde 310 mm Dimension B310mm F i kN 1,5 kN Farve zinc Huldiameter 11 mm Højde 65 mm Længde 40 mm Mål A 40 mm Mål B 310 mm Mål H 65 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Til bredde maks. 300 mm Til bredde min. 300 Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data

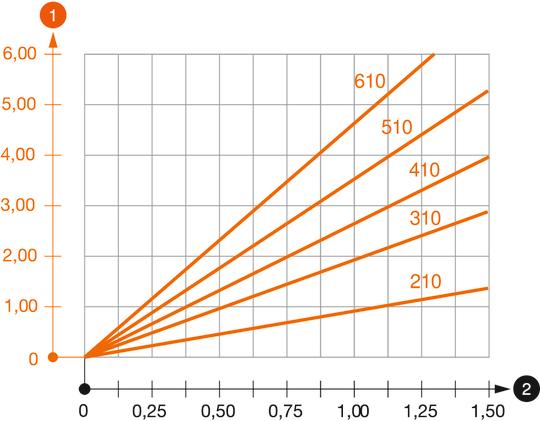

Belastningsdiagram konsol type AW G 15
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
