Konsol til væg eller loftpendel MWAM 12
Art.nr. 6424552 | EAN 4012195438533
- Produkt beskrivelse
-

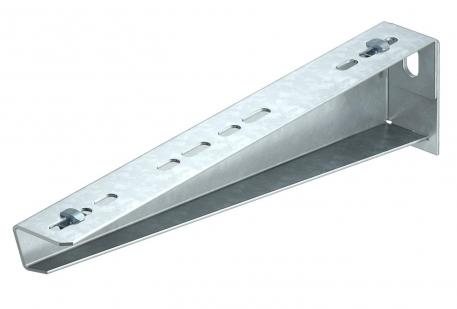

Produkt beskrivelseLet konsol til væg eller loftpendel inklusive snapfastgørelse i foldet model til anvendelse ved kabelbakker af typen RKSM.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 8 in Bredde 210 mm CO₂ fodaftryk (GWP) fra vugge til port 0,7095 kg CO₂e / 1 Styk Dimension B210mm F i kN 1,2 kN Farve zinc Huldiameter 11 mm Højde 65 mm Højde 2,56 in Længde 32,5 mm Mål A 32,5 mm Mål B 210 mm Mål H 65 mm Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data

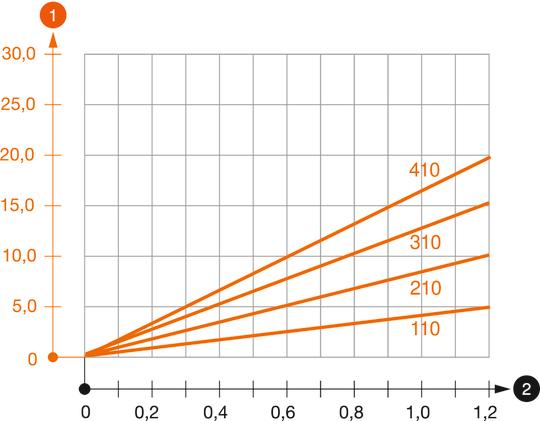

Belastningsdiagram konsol type MWAM 12
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

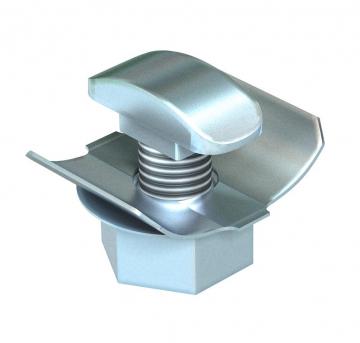

Enkle fastgørelse
FCM F 6424548 50 Styk - Downloads
-
Vejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring MWAM 12 21 FS / 6424552 , 0.13MB , pdfUK overensstemmenlseserklæring MWAM 12 21 FS / 6424552 , 0.09MB , pdfREACH Overensstemmelseserklæring MWAM 12 21 FS / 6424552 , 0.27MB , pdfRoHS Overensstemmelseserklæring MWAM 12 21 FS / 6424552 , 0.28MB , pdfUdvalgshjælp Selection aid cable trays, screwable , 2.17MB , pdfUdvalgshjælp Selection aid for cable trays, Magic , 0.23MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdfMonteringsvejledning Monteringsvejledning U-pendelsystem , 2.02MB , pdf
