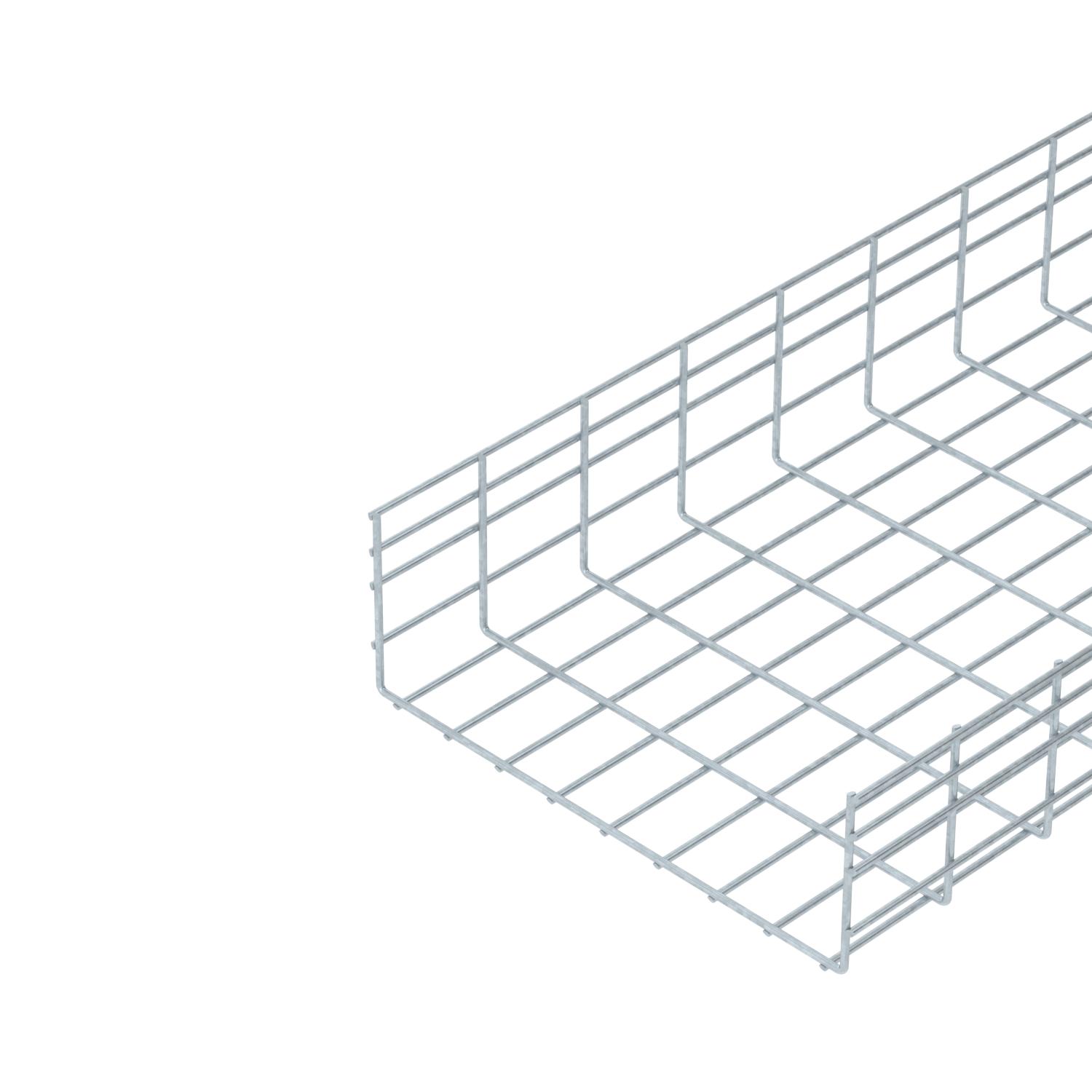

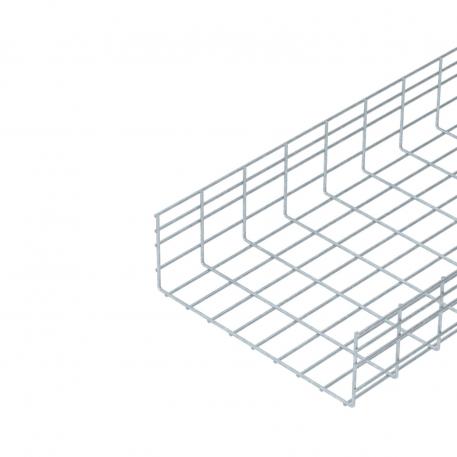

Kraftig gitterbakke SGR 155 FT
Art.nr. 6003695 | EAN 4012195380283
- Produkt beskrivelse
-
Produkt beskrivelseGitterbakke af punktsvejset ståltråd med en sidehøjde på 155 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Maskebredden er 50 x 100 mm.
-
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Dimension 155x450x3000 Effektivt tværsnit 663 cm² Effektivt tværsnit 66300 mm² Farve zink Forbindelsestype kabelbæresystem skruet Integreret skillevæg Uden Materiale Stål Model forbindelser uden beslag Overflade Varmgalvaniseret Profilform U-form ROHS-medholdelig Ja Rustfrit stål, bejdset Nej Skruefri forbindelse Nej Tråd-diameter 6 mm Udførelse til store afstande Nej Dimensioner
Bredde 450 mm Bredde 17,72 in Højde 155 mm Højde 6,1 in Længde 3000 mm Mål B 450 mm Belastninger
Støtteafstand 1,0m 4,1 kN/m Støtteafstand 1,5m 2,5 kN/m Støtteafstand 2,0m 1,6 kN/m Støtteafstand 2,5m 1,15 kN/m Støtteafstand 3,0m 0,95 kN/m Støtteafstand 3,5m 0,83 kN/m Støtteafstand 4,0m 0,6 kN/m CO2-aftryk (Product Carbon Footprint)
Beregningsdato CO2-værdi 2025-05-27T00:00:00.000+0200 CO2 fodaftryk (GWP) fra vugge til port 11,1098 kg CO2e / 1 meter CO₂ Footprint (GWP) 11,1098 kg CO₂e Declared Unit Meter Declared Unit Quantity 1 Tekniske data
Belastningsdiagram gitterbakke type SGR 155
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskapper
SGR KS OR 6003758 500 Styk
Deleskinne 135 DD
TSG 135 DD 6062338 3 m
Kabeludgangsplade FT
KAB GR FT 6220142 10 Styk - Downloads
-
