LightningController Compact - MCF100 3+N/PE | 25 | Ja | 255 | IP20

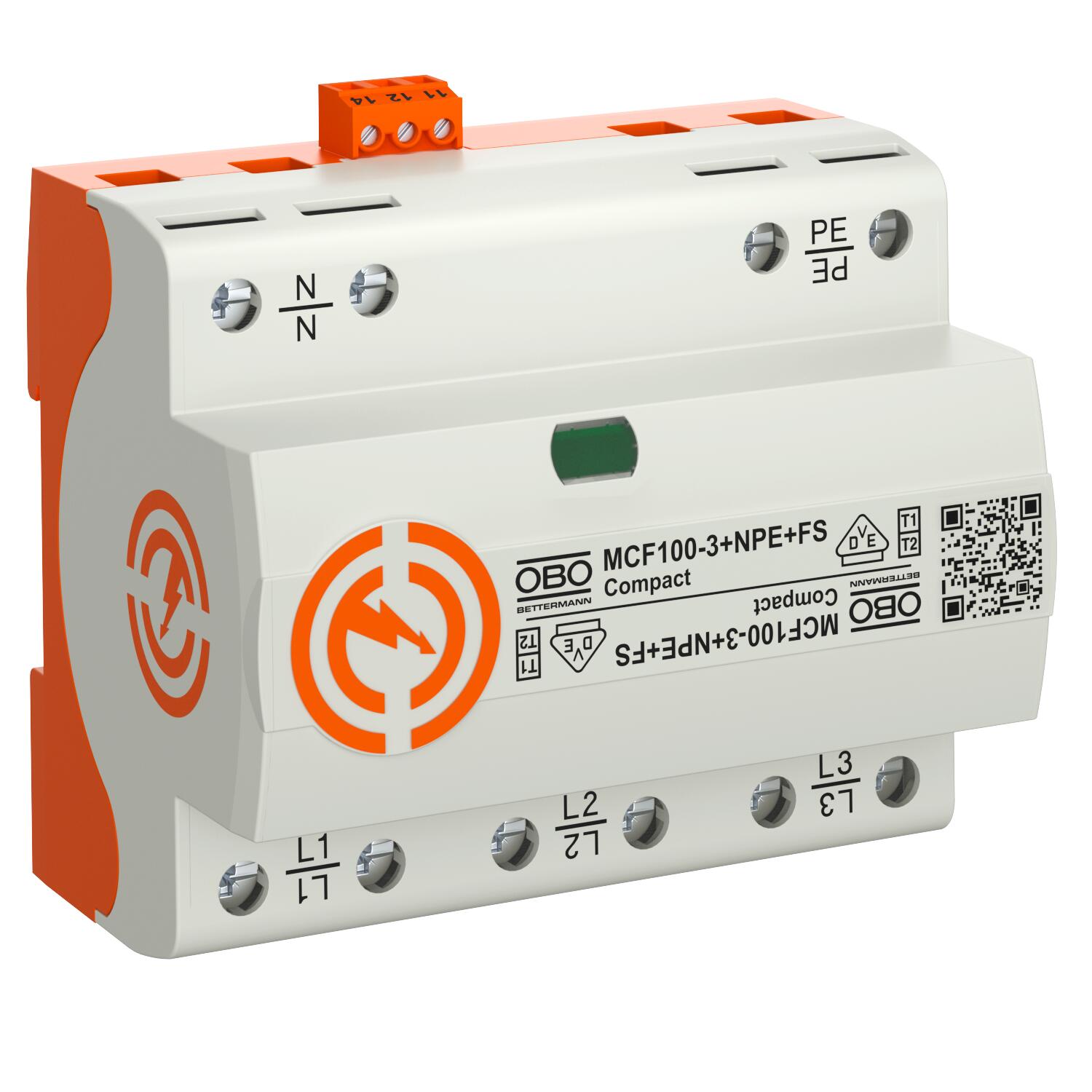

LightningController Compact - MCF100

Art.nr. 5096987 | EAN 4012196487332

Art.nr. / Type	5096987 / MCF100-3+NPE+FS

Polernes udførelse	3+N/PE

Lynstødstrøm (10/350 μs)	25 kA

Fjernsignalering	Ja

Maks. vedvarende spænding AC	255 V

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

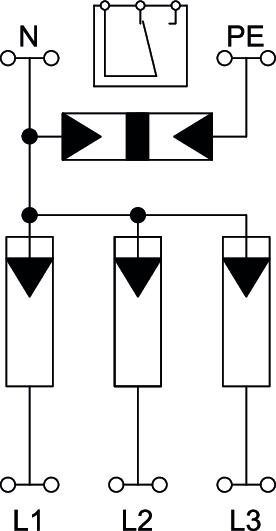

Kombiafleder, lynstrøms- og overspændingsafleder type 1+2

• Beskyttelsesniveau ≤ 1,5 kV
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne op til 100 kA (10/350) 3+NPE
• Net-følgestrømsundertrykkende 50 kA Ipeak, afleder-for-sikring indtil 315 A gL/gG
• Opfylder kravene i VDE-AR-N 4100 for anvendelse i præ-tællerområdet
• Indkapslede, ikke udblæsende gnistgabs-afleder til anvendelse i fordelerhuse

Anvendelse: Industrianlæg og bygninger med udvendig lynbeskyttelse i klasse I til IV.
Compact-beskyttelsesapparat

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	100 kA
Beskyttelsesniveau [L-N]	≤1,5

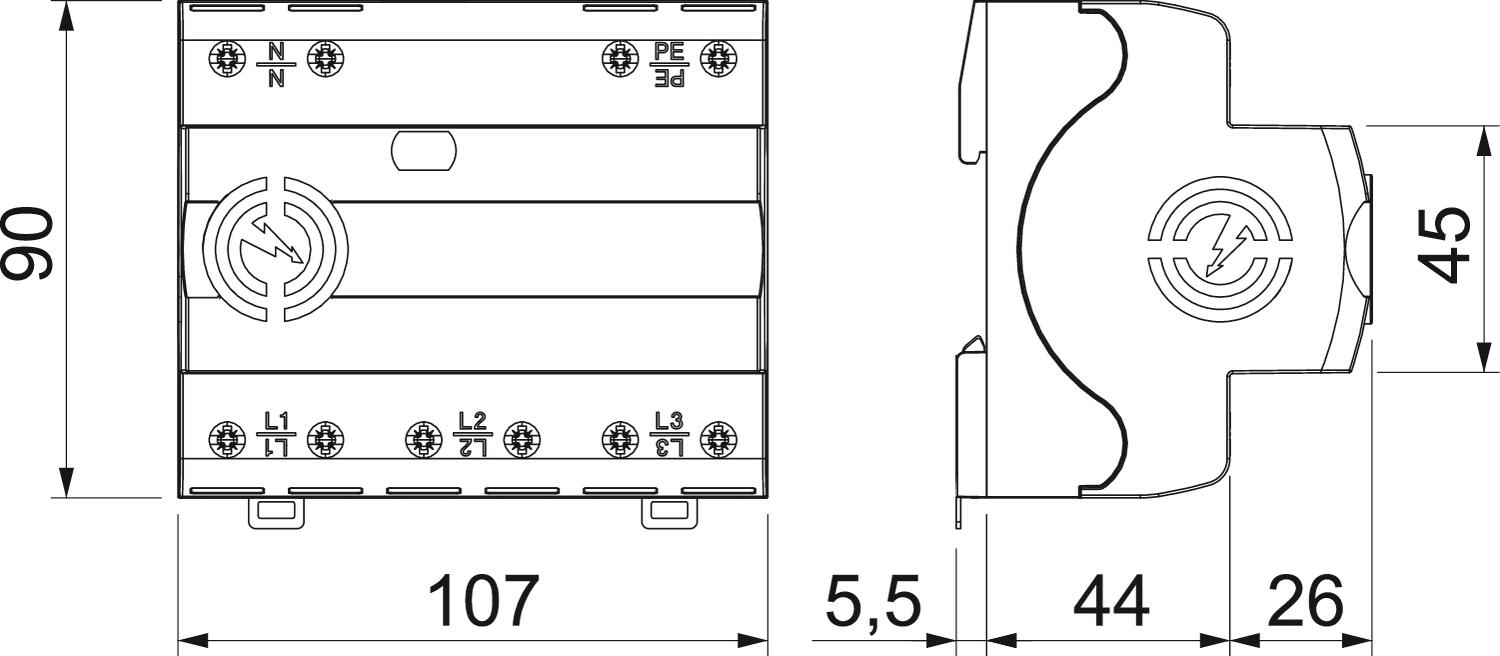

Bredde	107 mm
CO2 fodaftryk (GWP) fra vugge til port	4,7534 kg CO2e / 1 Styk
Dimension	255V
Drejningsmoment	5 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Ja
FM-kontakter	Skiftekontakt
Fælles beskyttelsesniveau [L-PE]	2,5 kV
Følgestrømundertrykkelse (eff) [N-PE]	50 kA
Godkendelser	VDE, UL
Husmateriale	PA UL 94 V-0
Højde	70 mm
Indikering på komponent	optisk
Kapslingsklasse	IP20
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	50 kA eff
Ledertværsnit fleksibel (fintrådet) maks.	3 AWG
Ledertværsnit fleksibel (fintrådet) maks.	25 mm²
Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Lynstødsstrøm (10/350) [samlet]	100 kA
Lynstødstrøm (10/350 μs)	25 kA
Længde	90 mm
Maks. forsikring	315 A
Maks. overstrømsbeskyttelse på netsiden	315 A
Maks. vedvarende spænding (L-N)	255 V

Maks. vedvarende spænding (N-PE)	255 V
Maks. vedvarende spænding AC	255 V
Maksimal afledningsstødstrøm (8/20 μs)	50 kA
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	50 kA
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]	100 kA
Monteringstype	DIN-skinne 35 mm
Netform	TT
Netform TN	Ja
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Nominel afledningsstødstrøm (8/20 µs)	35 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	35 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	100 kA
Nominel spænding AC (50 / 60 Hz)	230 V
Polernes udførelse	3+N/PE
Poltal	4
Reaktionstid	<100 ns
Skifteeffekt AC	250V/ 1,5A
Skifteeffekt DC	250V/ 0,1A
SPD iht. EN 61643-11	Type 1+2
SPD iht. IEC 61643-1	class I+II
SPD iht. UL 1449	Type 4
Temperaturanvendelsesområde maks.	80 °C
Temperaturanvendelsesområde min.	-40 °C
Tilslutningstværsnit FM-klemmer maks.	16 AWG
Tilslutningstværsnit FM-klemmer maks.	1,5 mm²
Tilslutningstværsnit FM-klemmer min.	0,5 mm²
Tilslutningstværsnit FM-klemmer min.	28 AWG
TOV-spænding [L-N] - fail safe mode - 120 min	442 V
TOV-spænding [L-N] - withstand mode - 5 s	440 V
TOV-spænding [N-PE] - withstand mode - 200 ms	1200 V
