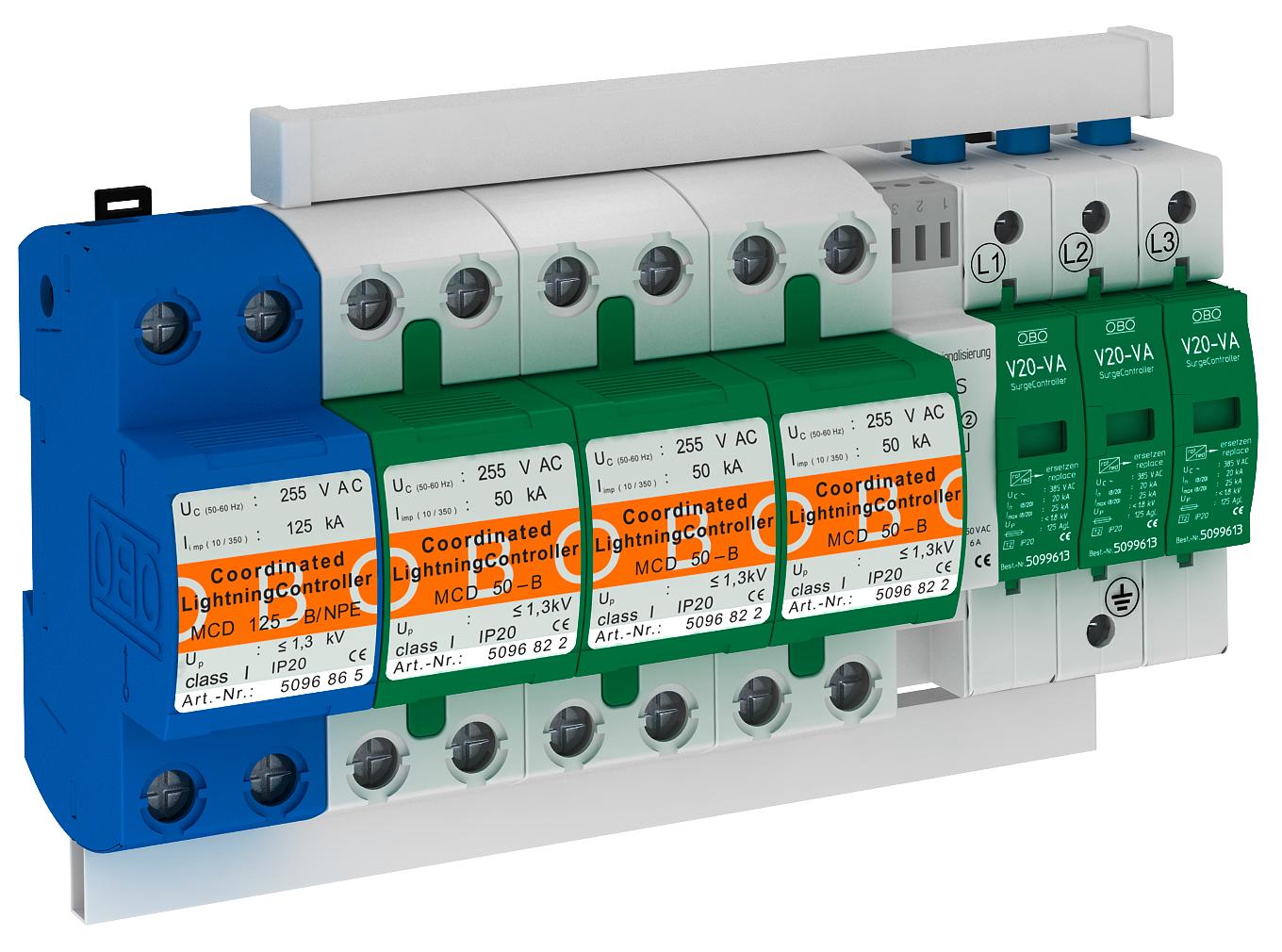

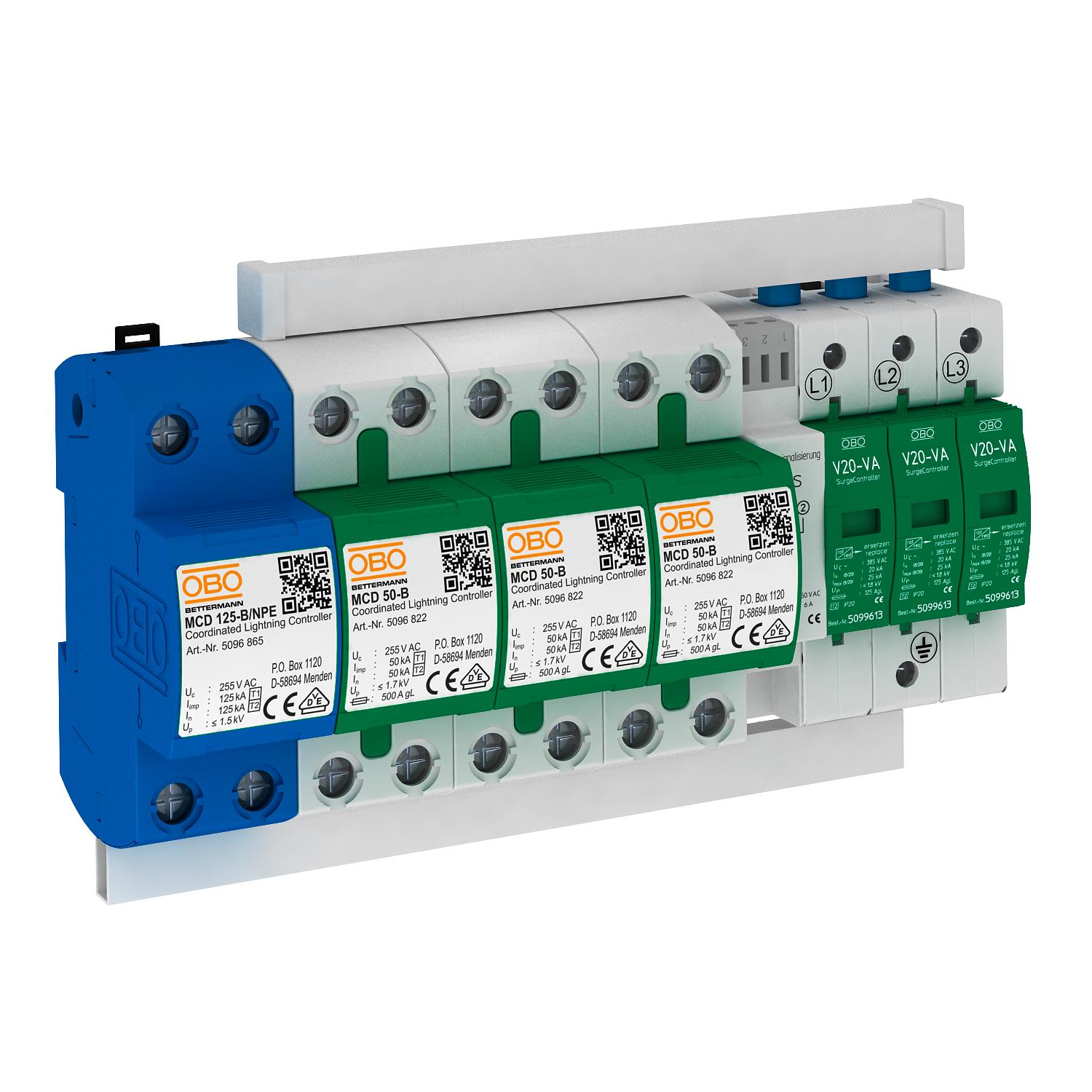

Lyn/transientbeskyttelse MCD + V20 uden lækstrøm 3-polet + NPE med fjernindikering
Art.nr. 5089777 | EAN 4012195405597
- Produkt beskrivelse
-
Produkt beskrivelseLyn/transientbeskyttelse VA, lyn- og overspændingsaflederkombination type 1+2
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømafledningsevne op til 50 kA (10/350) pr. pol og op til 125 kA (10/350) N-PE
• Uden lækstrøm
• Afleder, stikbar, inkl. forbindelsesbroer, mærkede samleklemmer
• Indkapslede, ikke udblæsende afledere til anvendelse i strømfordelerhuse
Anvendelse: for-tællerområde og industrianlæg med særlige
krav.
-
- Tekniske data
-
Tilslutningsmuligheder
Afledt stødstrøm (8/20 µs) [i alt] 100 kA CO₂ fodaftryk (GWP) fra vugge til port 8,2981 kg CO₂e / 1 Styk Dimension 255V Driftstemperatur maks. 85 °C Driftstemperatur min. -40 °C Fjernsignalering Ja Følgestrømundertrykkelse (eff) [N-PE] 25 kA Indikering på komponent optisk Kapslingsklasse IP20 Kortslutningsholdbarhed 25 kA Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden 25 kA Ledertværsnit, fast (én-/flertrådet) maks. 50 mm² Ledertværsnit, fast (én-/flertrådet) mm 10 mm² LPZ 0→2 Lynstødsstrøm (10/350) [samlet] 100 kA Lynstødstrøm (10/350 μs) 100 kA Maks. forsikring 125 A Maks. overstrømsbeskyttelse på netsiden 125 Maks. vedvarende spænding AC 255 V Maksimal afledningsstødstrøm (8/20 μs) 100 kA Monteringstype DIN-skinne 35 mm Netform Øvrige Nominel afledningsstødstrøm (8/20 µs) 100 kA Nominel spænding AC (50 / 60 Hz) 230 V Polernes udførelse 3+N/PE Reaktionstid <25 ns SPD iht. EN 61643-11 Type 1+2 SPD iht. IEC 61643-1 class I+II Udblæsende Nej Udførelse 3+NPE med FS - Alle typer
