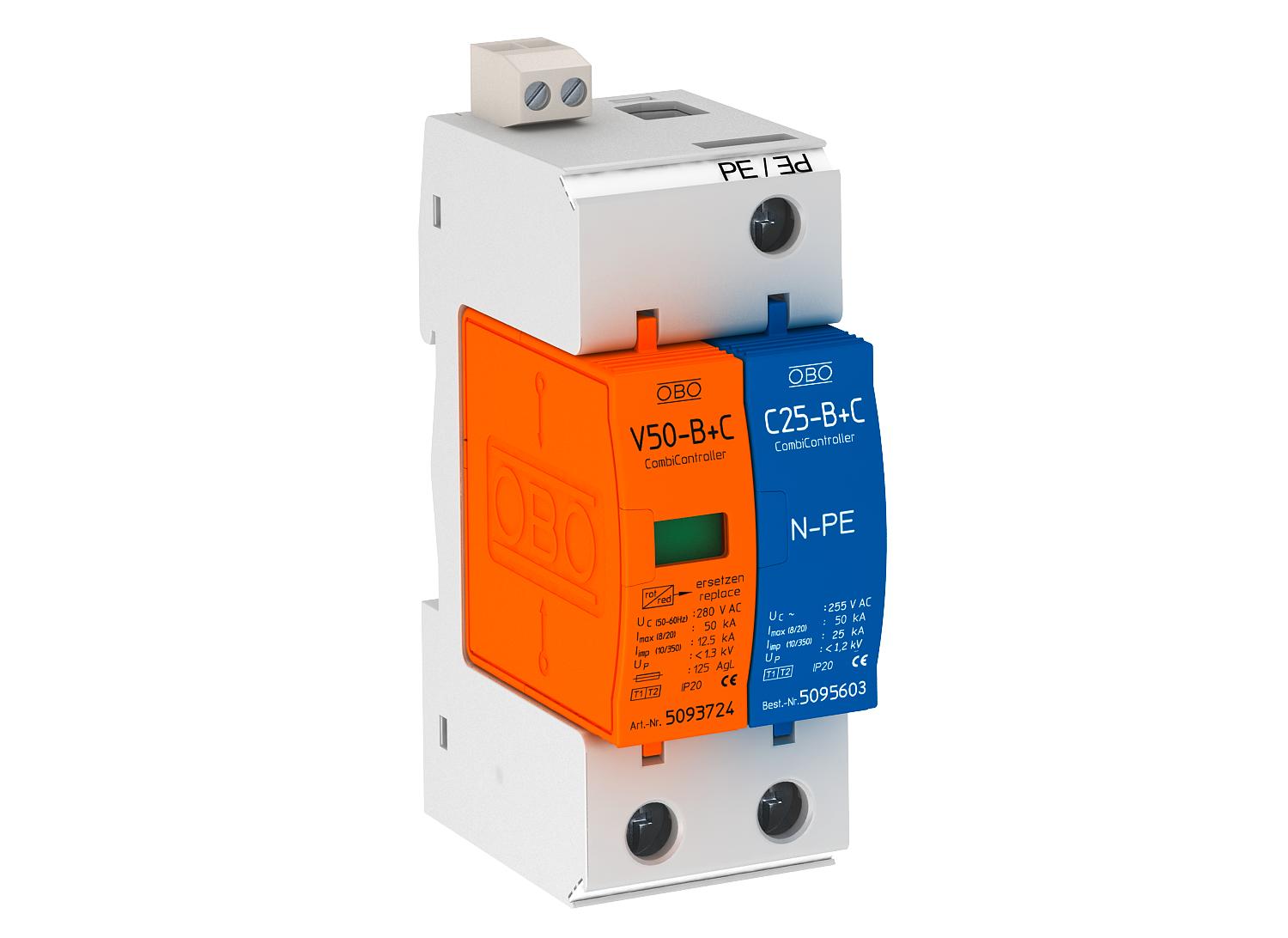

Lynstrøms- og overspændingsafleder 1-polet + NPE med fjernindikering
Art.nr. 5093661 | EAN 4012195688433
- Produkt beskrivelse
-
Produkt beskrivelseKombiafleder, lyn- og overspændingsafleder type 1+2 iht. nach DIN EN 61643-11.
• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømafledningsevne 12,5 kA (10/350)
• Universelt egnet til TN- og TT-systemer
• Med Multibase-underdel med multi-tilslutningsklemmer
• Komplet enhed, bestående af over- og underdel, formonteret og tilslutningsklar
• Afleder, stikbar med dynamisk skilleanordning
• Med optisk funktionsindikator
• Beskyttelsesniveau < 1,3 kV
• Indkapslede, ikke udblæsende zinkoxid-varistor-afledere til anvendelse i strømfordelerhuse
• Mærkede tilslutninger
• -FS-variant med fjernmeldekontakt (potentialfri sluttekontakt)
Anvendelse: Lynbeskyttelsespotentialudligning ved bygninger også med udvendig lynbeskyttelse i klasse III og IV samt i almindelige strømfordelerhuse.
* Komplet = over- og underdel
-
- Tekniske data
-
Tilslutningsmuligheder
Afledt stødstrøm (8/20 µs) [i alt] 50 kA Beskyttelsesniveau [L-N] ≤1,3 CO₂ fodaftryk (GWP) fra vugge til port 0,9789 kg CO₂e / 1 Styk Dimension 280V Driftstemperatur maks. 80 °C Driftstemperatur min. -40 °C Fjernsignalering Ja Indikering på komponent optisk Integreret forsikring Nej Kapslingsklasse IP20 Ledertværsnit fleksibel (fintrådet) min. 25 mm² Ledertværsnit, fast (én-/flertrådet) maks. 35 mm² Ledertværsnit, fast (én-/flertrådet) mm 2,5 mm² LPZ 0→2 Lynstødsstrøm (10/350) [samlet] 25 kA Lynstødstrøm (10/350 μs) 12,5 kA Maks. forsikring 125 A Maks. overstrømsbeskyttelse på netsiden 125 Maks. vedvarende spænding (N-PE) 255 V Maks. vedvarende spænding AC 280 V Maksimal afledningsstødstrøm (8/20 μs) 50 kA Monteringstype DIN-skinne 35 mm Netform Øvrige Netform DC Nej Netform IT Nej Netform TN Ja Netform TN-C Nej Netform TN-C-S Ja Netform TN-S Ja Netform TT Ja Netform øvrige Nej Nominel afledningsstødstrøm (8/20 µs) 30 kA Nominel afledningsstødstrøm (8/20 µs) [L-N] 30 kA Nominel afledningsstødstrøm (8/20 µs) [N-PE] 50 kA Nominel spænding AC (50 / 60 Hz) 230 V Polernes udførelse 1+N/PE Poltal 1 Reaktionstid <25 ns SPD iht. EN 61643-11 Type 1+2 SPD iht. IEC 61643-1 class I+II Udblæsende Nej Udførelse 1+NPE + FS - Alle typer
