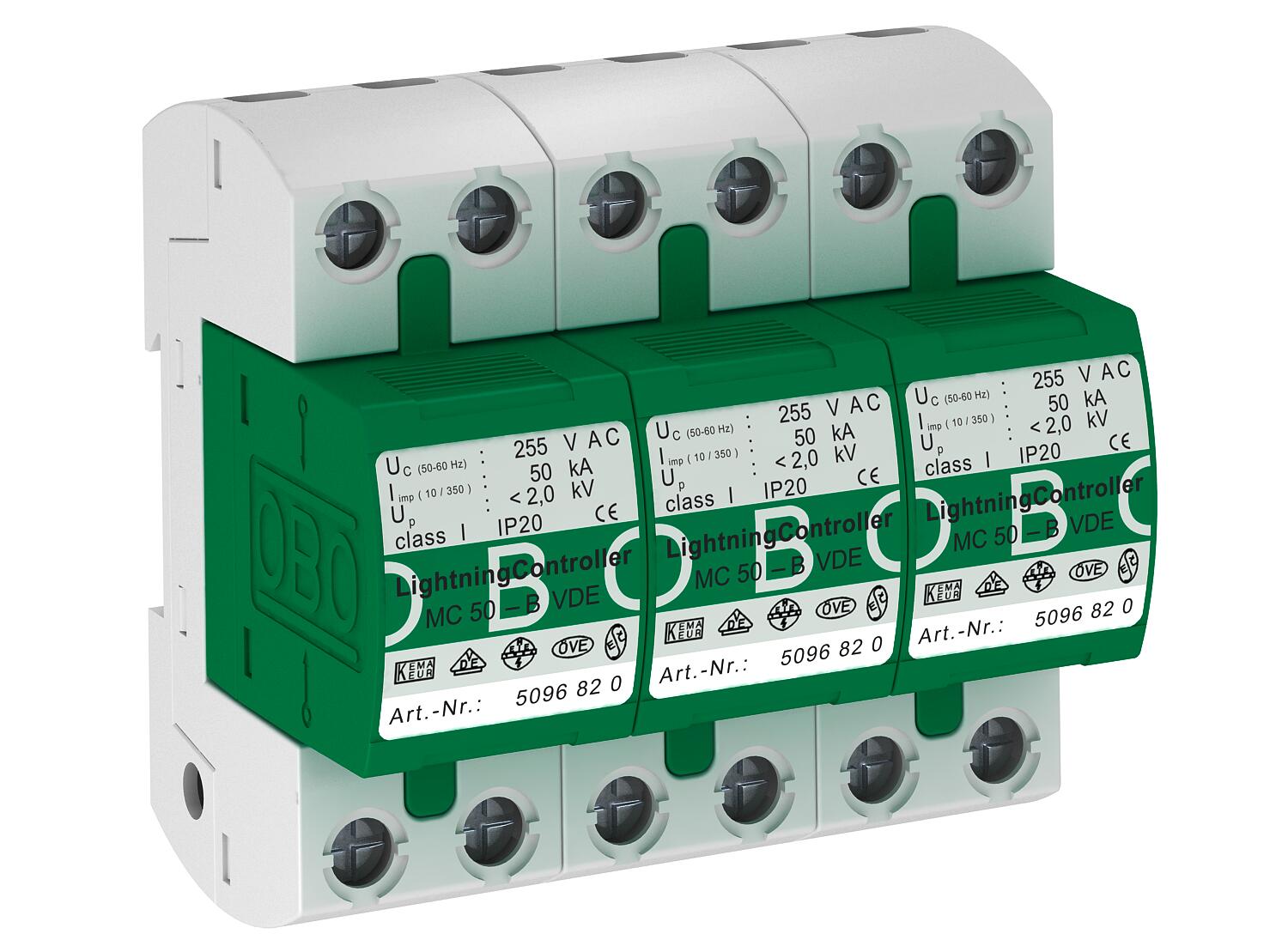

Lynstrømsafleder, 3-polet
Art.nr. 5096876 | EAN 4012195077046
- Produkt beskrivelse
-
Produkt beskrivelsei alt (AID: 37) S: 0
Lynkontrolsæt, 3-polet, til brug i TN-C-netværk.
Helt færdigmonteret og klar til tilslutning bestående af: Lynafbryder type 1 i henhold til EN 61643-11 til interface 0 til 1 (LPZ) i henhold til lynbeskyttelseszonekoncept i henhold til IEC 61312-1.
• Overholder VDE-AR-N 4100
• Øvre og nedre del, plug-in øverste del
• Afladningskapacitet 50 kA (10/350 µs) pr. Pol
• <% AID: 705: Navn%> < 2,0 <% AID: 705: Enhed%>
• Linje følg den nuværende slukning 25 kA Ipeak
• Inkl. Plug-in-hætter til at identificere forbindelserne
• Indkapslet gnistgab, der ikke blæser: Kan bruges i standardfordelingshuse
Eksempel til anvendelse : industrianlæg; Lynafskærmning i henhold til VDE-AR-N 4100 til formålerområdet.
Bemærk: Kræver som frakoblingslængde til overspændingsbeskyttelse i alt 5 m kabellængde.
-
- Tekniske data
-
Tilslutningsmuligheder

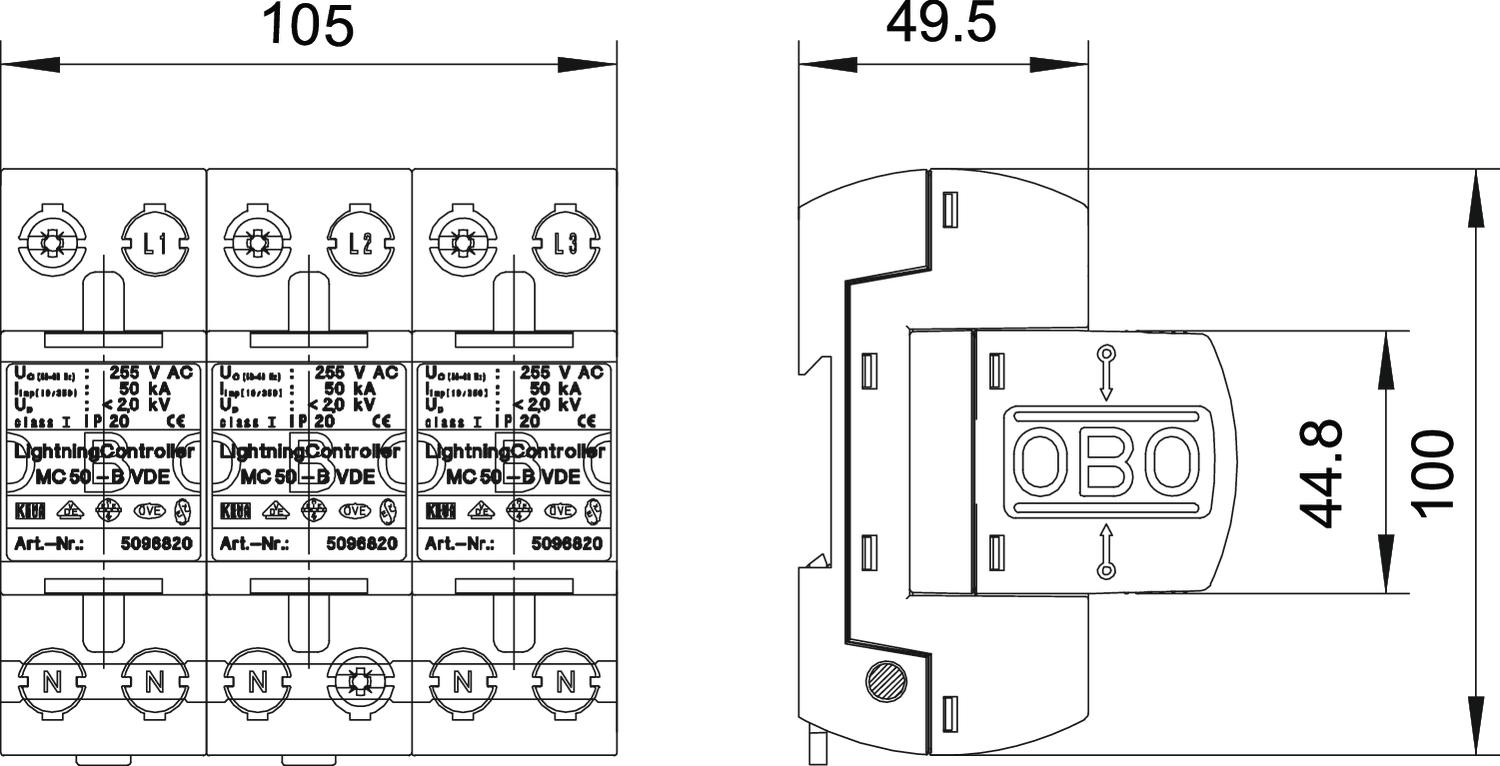

Afledt stødstrøm (8/20 µs) [i alt] 150 kA Bredde 105 mm CO2 fodaftryk (GWP) fra vugge til port 6,3071 kg CO2e / 1 Styk Dimension 255V Driftstemperatur maks. 85 °C Driftstemperatur min. -40 °C Eksplosionskontrolleret udførelse Nej Fjernsignalering Nej Følgestrømundertrykkelse (eff) [N-PE] 10 kA Højde 69 mm Indikering på komponent Ingen Kapslingsklasse IP20 Kontrolklasse type 1 Ja Kortslutningsholdbarhed 25 kA Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden 25 kA Ledertværsnit, fast (én-/flertrådet) maks. 50 mm² Ledertværsnit, fast (én-/flertrådet) mm 10 mm² LPZ 0→1 Lynstødsstrøm (10/350) [samlet] 150 kA Lynstødstrøm (10/350 μs) 50 kA Længde 100 mm Maks. forsikring 500 A Maks. overstrømsbeskyttelse på netsiden 500 Maks. vedvarende spænding AC 255 V Monteringstype DIN-skinne 35 mm Netform Øvrige Nominel afledningsstødstrøm (8/20 µs) 50 kA Nominel spænding AC (50 / 60 Hz) 230 V Polernes udførelse 3 Reaktionstid <100 ns SPD iht. EN 61643-11 Type 1 SPD iht. IEC 61643-1 class I Temperaturanvendelsesområde maks. 85 °C Temperaturanvendelsesområde min. -40 °C Udblæsende Nej Udførelse 3-polet - Alle typer
