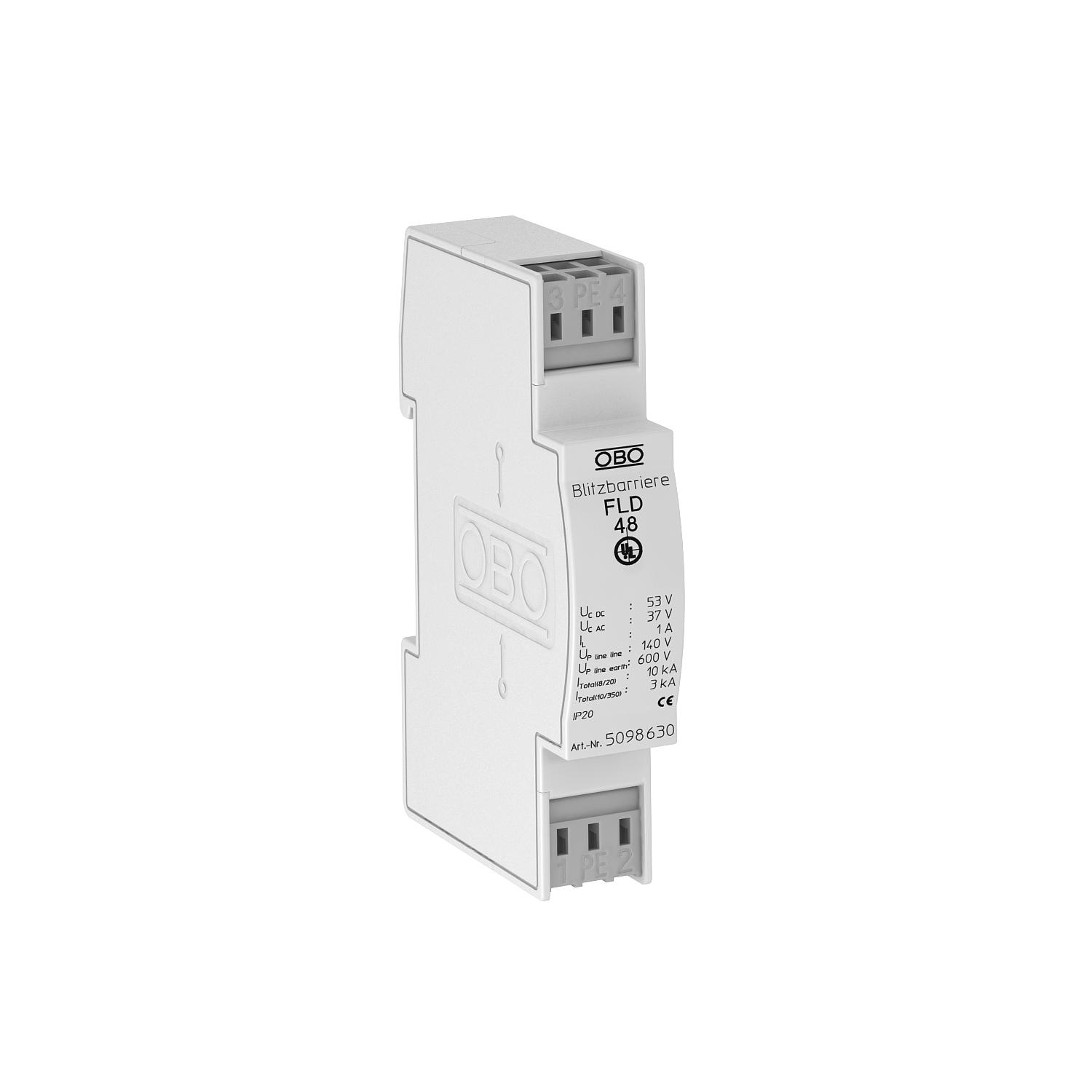

Mellem- og finbeskyttelse FLD til dobbeltledersystemer 48 V
Art.nr. 5098630 | EAN 4012195578390
- Produkt beskrivelse
-
Produkt beskrivelseOverspændingsbeskyttelse til anvendelse inden for måle-, styre- og reguleringsteknik
• Mellem- og finbeskyttelse
• Standardmodel til dobbeltledersystemer
• Totrins beskyttelseskobling
• Med monteringsvenlige, skrueløse tilslutningsklemmer

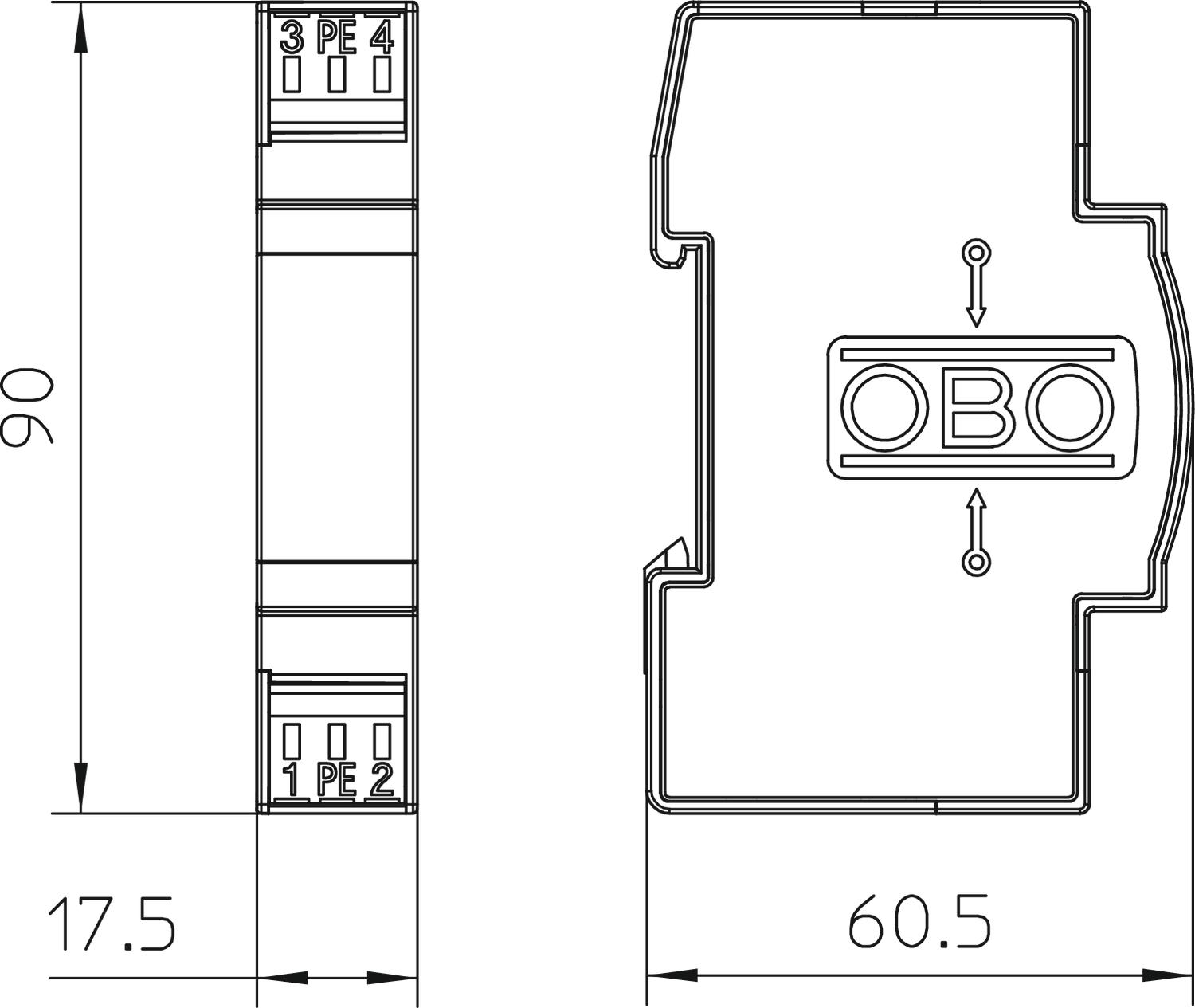

• Med pladsbesparende 17,5 mm modulmål
• Med induktiv frakobling i længdegående forgrening
Anvendelse: universel anvendelse på 35 mm DIN-skinne i alle almindelige strømfordelerhuse.
-
- Tekniske data
-
Teknisk data
Antal poler 2 Beskyttelsesniveau leder - jord <600 V Beskyttelsesniveau leder - leder <140 V CO2 fodaftryk (GWP) fra vugge til port 0,2773 kg CO2e / 1 Styk Delingsenhed TE (17,5 mm) 1 Dimension 48V AC Eksplosionskontrolleret udførelse Nej Fjernmeldekontakt Nej Godkendelser UL Grænsefrekvens 0,18 MHz Impulsstrøm 1,5 kA Indskydningsdæmpning (Insertion loss) 3 dB @ 180 kHz dB Isolationsmodstand > 10 MΩ Jording via: Klemme Kapacitet (leder-jord) <1 nF Kapacitet (leder-leder) <10 nF Kapslingsklasse IP20 Kategorie Type 1+2+3 / D1+C2+C1 Kontrolstandard IEC 61643-21 LPZ 0→3 Maks. vedvarende spænding AC 37 V Maks. vedvarende spænding DC 53 V Nominel afledningsstødstrøm (8/20 µs) 5 kA Nominel belastningsstrøm AC 0,7 A Nominel belastningsstrøm DC 1 A Samlet stødstrøm (10/350) D1: 3 kA Samlet stødstrøm (8/20) 10 kA Serieinduktiviet pr. leder 120 µH ± 20 % Skærm tilslutning Nej SPD iht. IEC 61643-21 Class I+II+III / D1+C2+C1 Stiksystem Klemme Stødstrømstyrke leder - jord C2: 10 kV / 5 kA (8/20µs) Stødstrømstyrke leder - leder C2: 5 kV / 2,5 kA (8/20µs) Temperaturanvendelsesområde maks. 80 °C Temperaturanvendelsesområde min. -40 °C Tilslutningstværsnit fleksibel maks. 2,5 mm² Tilslutningstværsnit, fleksibel min. 0,14 mm² Tilslutningstværsnit, flertrådet maks. 2,5 mm² Tilslutningstværsnit, flertrådet min. 0,14 mm² Tilslutningstværsnit, massiv maks. 2,5 mm² Tilslutningstværsnit, massiv min. 0,14 mm² - Alle typer
- Downloads
-
Datablad FLD 48 / 5098630 , 0.25MB , pdfVejledning Lynbeskyttelses-vejledning , 2.10MB , pdfKatalog Surge protection , 28.42MB , pdfEU-overensstemmelseserklæring FLD 48 / 5098630 , 0.13MB , pdfCertificering UL-certifikat FRD, FLD , 0.09MB , pdfTeknisk info Tekniske info FLD... , 0.08MB , pdf
