Midterophæng kabelbakke sidehøjde 60, sort 40 | 400 | 10,5 | 395 | dybsort; RAL 9005

morepic-1

morepic-2

Midterophæng kabelbakke sidehøjde 60, sort

Art.nr. 6358746 | EAN 4012197445126

Art.nr. / Type

Længde

Bredde

Huldiameter

Mål B

Farve

Produkt beskrivelse

Produkt beskrivelse

Midterophæng til kabelbakker med en sidehøjde på 60 mm. Sortbelagt.

Tekniske data

Dimensioner

Bredde	400 mm
CO2 fodaftryk (GWP) fra vugge til port	0,0267 kg CO2e / 1 Styk
Dimension	B400mm
Egnet til gevindstang metrisk	10
Egnet til gitterbakke	Nej
Egnet til kabelbakke	Ja
Egnet til kabelstige	Nej
F i kN	0,1 kN
Farve	dybsort; RAL 9005
Huldiameter	10,5 mm
Højde	57 mm

Indstillelig	Nej
Længde	40 mm
Mål B	395 mm
Mål b	384 mm
Mål B1	384 mm
Materiale	Stål
Overflade	PES135 - polyester
Til bredde maks.	400 mm
Til bredde min.	400
Udførelse	ophængt

Alle typer

Alle typer

Type	Længde	Bredde	Huldiameter	Mål B	Farve	Art.nr.	Mængde	Min. salgsenhed
MAH 60 100 FSKSW	40 mm	100 mm	10,5 mm	94 mm	dybsort; RAL 9005	6358740	Styk	1 Styk
MAH 60 200 FSKSW	40 mm	200 mm	10,5 mm	195 mm	dybsort; RAL 9005	6358742	Styk	1 Styk
MAH 60 300 FSKSW	40 mm	300 mm	10,5 mm	295 mm	dybsort; RAL 9005	6358744	Styk	1 Styk
MAH 60 400 FSKSW	40 mm	400 mm	10,5 mm	395 mm	dybsort; RAL 9005	6358746	Styk	1 Styk
AHB 100 FTK SW	127 mm	180 mm	0,6 mm	-	100	6363875	Styk	1 Styk
AHB 200 FTK SW	231 mm	180 mm	0,6 mm	-	200	6363877	Styk	1 Styk
AHB 300 FTK SW	331 mm	180 mm	0,35 mm	-	300	6363878	Styk	1 Styk
AHB 400 FTK SW	431 mm	180 mm	0,2 mm	-	400	6363879	Styk	1 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
Gevindstang, 1 meter, sort	TR M10 1M BR	3141540	Styk	10 Styk
Gevindstang, 2 meter, sort	TR M10 2M BR	3141542	Styk	10 Styk

Downloads

Datablad MAH 60 400 FSKSW / 6358746 , 0.18MB , pdf

Vejledning KTS cable tray systems , 1.61MB , pdf

Brochure OBO BlackLine: Premiumlösungen für Aufputzinstallationen , 3.10MB , pdf

Brochure OBO BlackLine: parts list , 0.75MB , pdf

Katalog Cable support systems , 54.52MB , pdf

Katalog Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Download

EU-overensstemmelseserklæring MAH 60 400 FSKSW / 6358746 , 0.13MB , pdf

REACH Overensstemmelseserklæring MAH 60 400 FSKSW / 6358746 , 0.12MB , pdf

Download

RoHS Overensstemmelseserklæring MAH 60 400 FSKSW / 6358746 , 0.13MB , pdf

Download

Monteringsvejledning General information on the mounting , 2.65MB , pdf

Monteringsvejledning Monteringsvejledning universalsystemer , 2.07MB , pdf

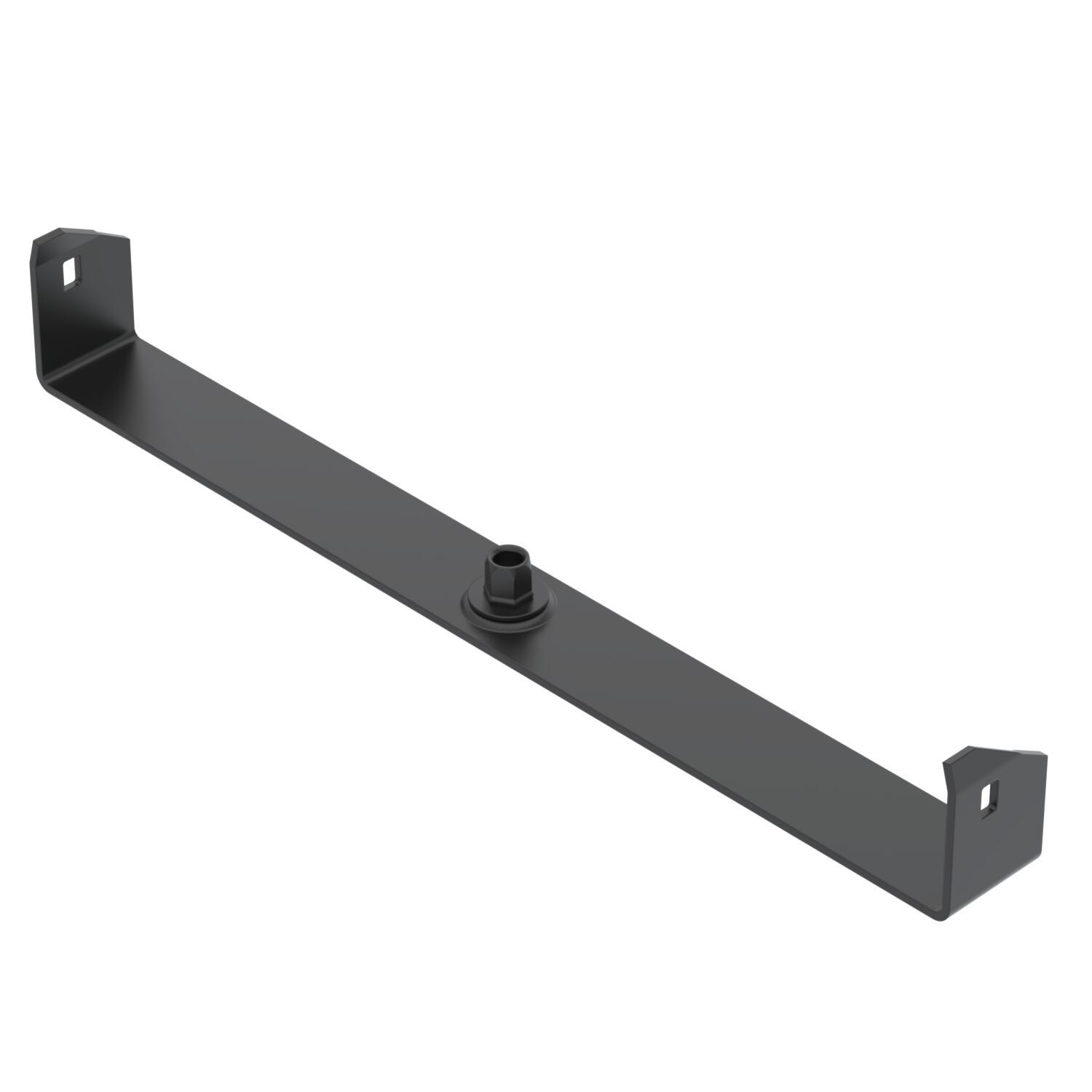

Produktgrafik MAH 60 400 FSKSW / 6358746, 33.10 kB, jpg

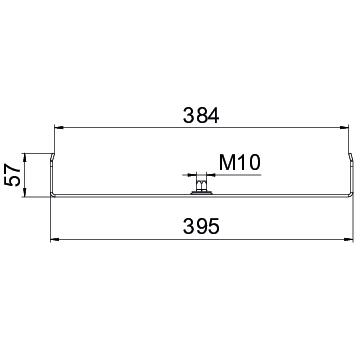

Dimensioneret tegning MAH 60 400 FSKSW / 6358746, 8.87 kB, jpg

MAH 60 400 FSKSW / 6358746

6358746_KSTP1.stp, 151.60 kB
