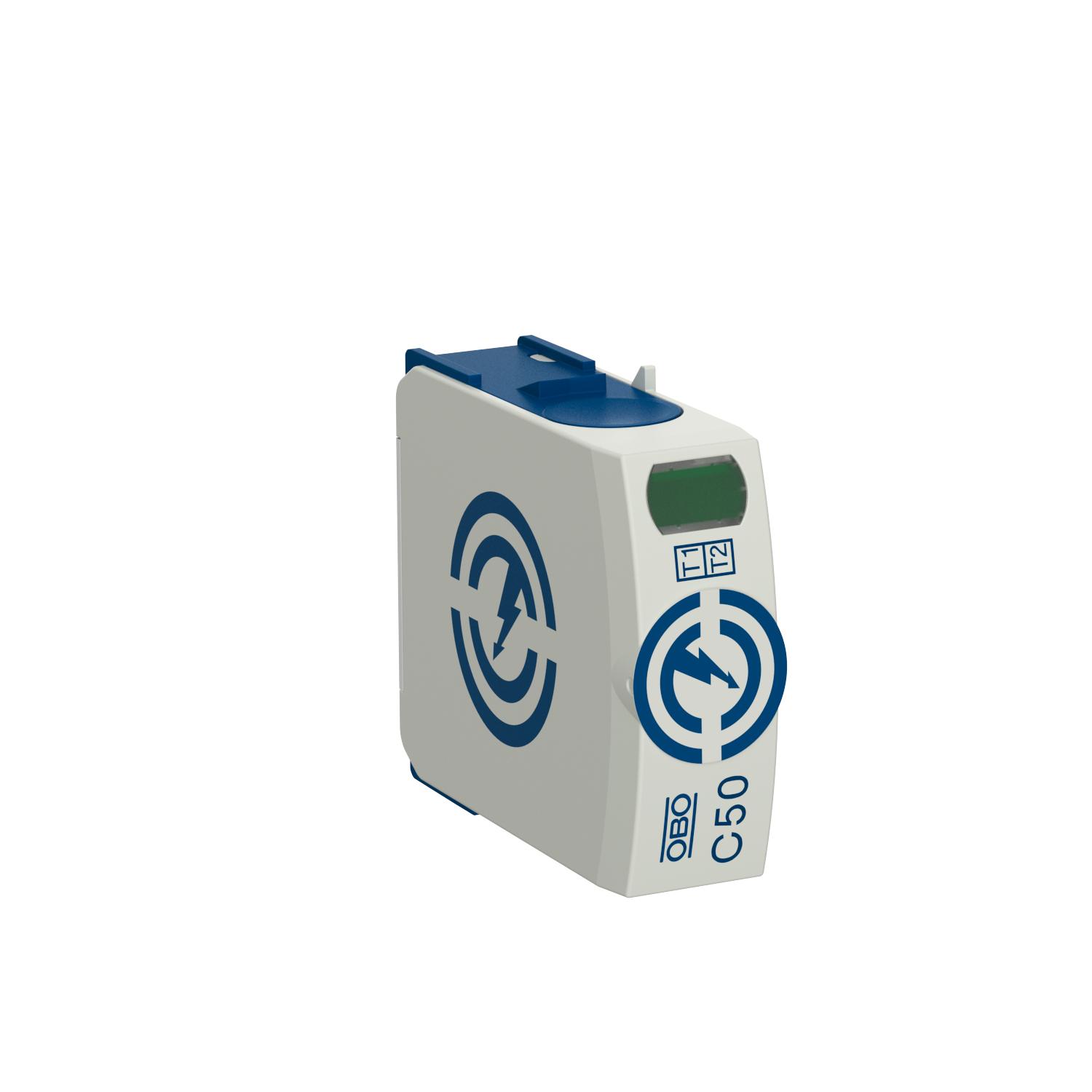

Overdel NPE-C50

Art.nr. 5095609 | EAN 4012196337620

Art.nr. / Type	5095609 / C50-0-255

Polernes udførelse	N/PE

Maks. vedvarende spænding AC	255

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Overdel NPE, lynstrøms-kombiafleder type 1+2

• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne op til 50 kA (10/350) i alt
• Modulopbygget stikbar afleder med afbryderanordning og optisk statusvisning
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Kunststof iht. UL 94 V-0

* Komplet = over- og underdel

Tekniske data

Teknisk data

Dimension	255V
Drejningsmoment	4 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Godkendelser	VDE
Husmateriale	PA UL 94 V-0
Indikering på komponent	optisk
Integreret forsikring	Nej
Kapslingsklasse	IP20
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	25 kA
Ledertværsnit fleksibel (fintrådet) maks.	35 mm²
Ledertværsnit fleksibel (fintrådet) maks.	2 AWG
Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Lynstødsstrøm (10/350) [samlet]	50 kA

Lynstødstrøm (10/350 μs)	50 kA
Maks. vedvarende spænding AC	255
Maksimal afledningsstødstrøm (8/20 μs)	50 kA
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	50 kA
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]	80 kA
Minimumafstand	1,5 mm
Monteringstype	DIN-skinne 35 mm
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Nominel afledningsstødstrøm (8/20 µs)	30 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	30 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	50 kA
Polernes udførelse	N/PE
Poltal	1
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 1+2
SPD iht. IEC 61643-1	class I+II
SPD iht. UL 1449	Type 4
TOV-spænding [N-PE] - withstand mode - 200 ms	1200 V
Udblæsende	Nej
