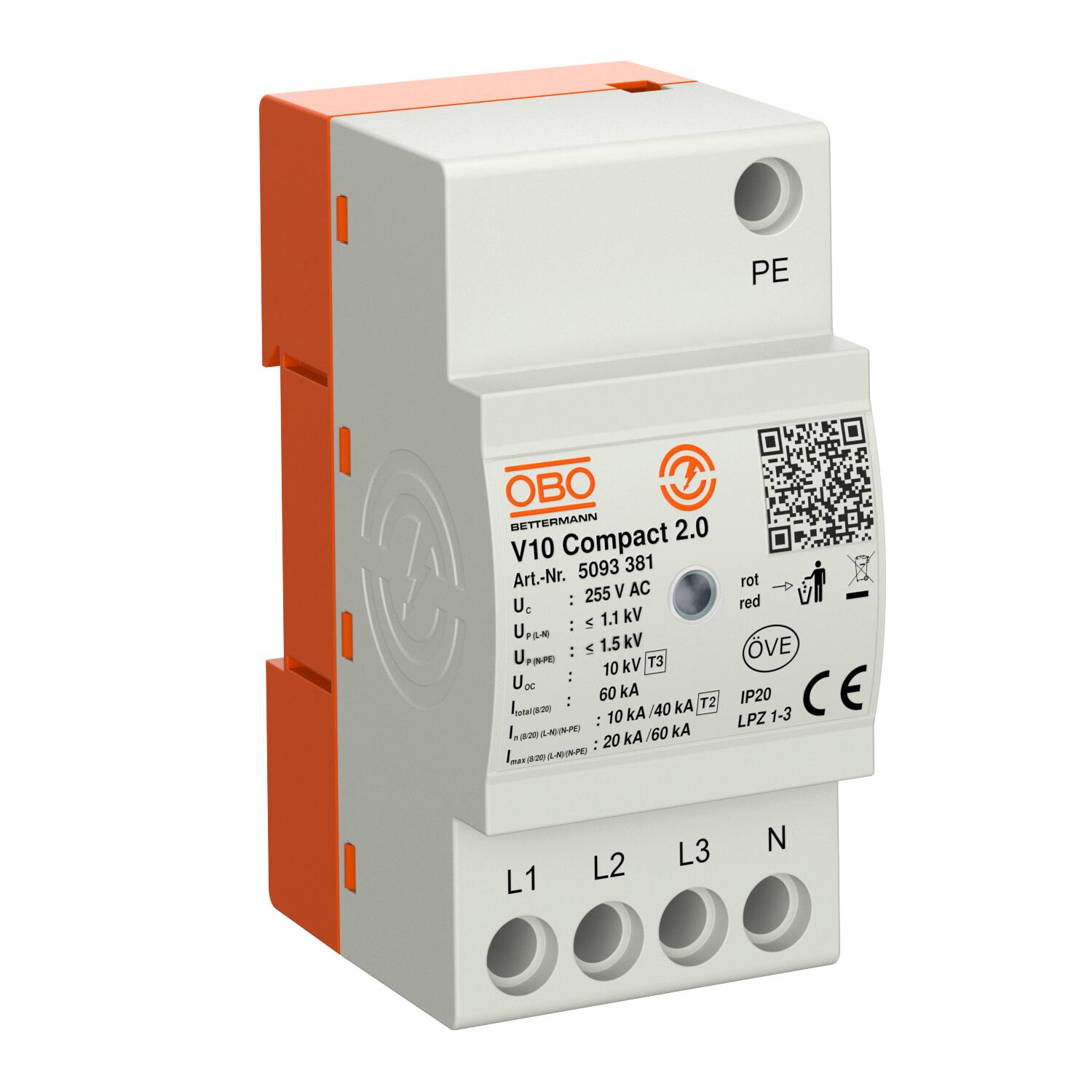

Overspændingsafleder transientbeskyttelse V10
Art.nr. 5093381 | EAN 4012196862566
- Produkt beskrivelse
-
Produkt beskrivelseOverspændingsbeskyttelsesenhed kompakt modul type 2+3
• Overspændingsbeskyttelse i hoved- og underfordelinger iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne op til 60 kA (8/20) i alt

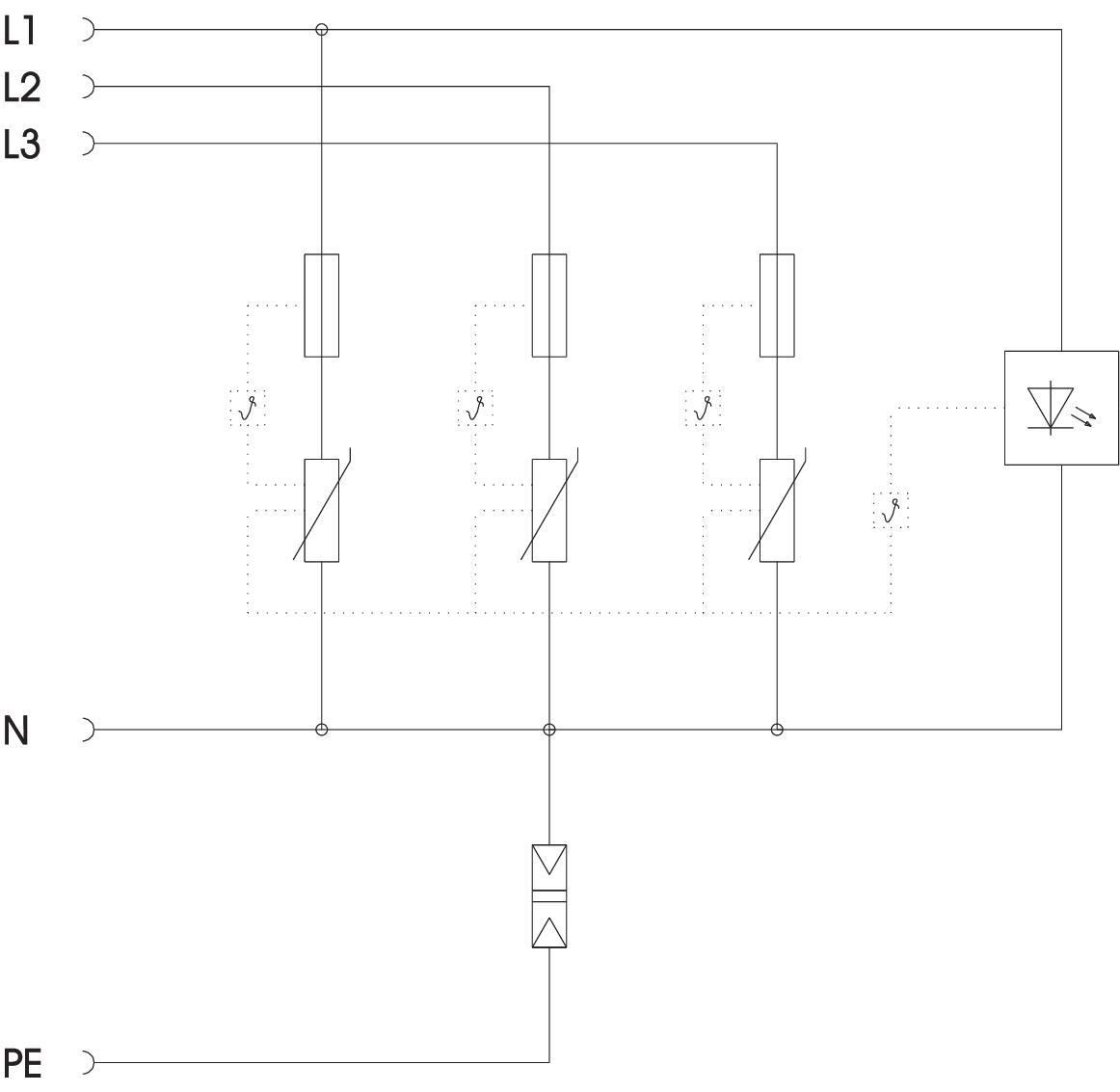

• Integreret 3+1-løsning til TN- og TT-net-systemer på 45 mm-modulbredde
• Højhastigheds-varistorteknik
• Inkl. termisk og dynamisk afbryder og optisk funktionsindikator
Anvendelse: Hoved- og underfordeling samt beskyttelse af drejestrømsystemer.
-
- Tekniske data
-
Tilslutningsmuligheder

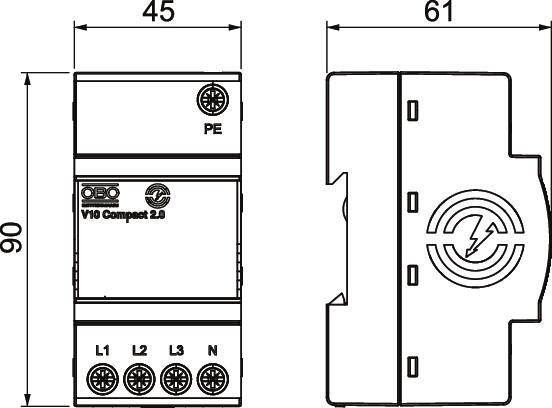

Afledt stødstrøm (8/20 µs) [i alt] 60 kA Beskyttelsesniveau [L-N] ≤1,1 Bredde 45 mm Dimension 255V Drejningsmoment 2 Nm Driftstemperatur maks. 70 °C Driftstemperatur min. -40 °C Følgestrømundertrykkelse (eff) [N-PE] 0,1 kA Højde 90 mm Indikering på komponent optisk Integreret forsikring Nej Kapslingsklasse IP20 Kontrolklasse type 2 Ja Kontrolklasse type 3 Ja Ledertværsnit fleksibel (fintrådet) maks. 8 AWG Ledertværsnit fleksibel (fintrådet) maks. 10 mm² Ledertværsnit fleksibel (fintrådet) min. 2,5 mm² Ledertværsnit fleksibel (fintrådet) min. 13 AWG Ledertværsnit, fast (én-/flertrådet) maks. 8 AWG Ledertværsnit, fast (én-/flertrådet) maks. 10 mm² Ledertværsnit, fast (én-/flertrådet) mm 13 AWG Ledertværsnit, fast (én-/flertrådet) mm 2,5 mm² Ledningstype for overspændingsbeskyttelsesenheder Energiledning AC LPZ 1→3 Længde 60,5 mm Maks. forsikring 63 A Maks. overstrømsbeskyttelse på netsiden 63 A gG Maks. vedvarende spænding AC 255 V Maksimal afledningsstødstrøm (8/20 μs) 20 kA Maksimal afledningsstødstrøm (8/20 μs) [L-N] 20 kA Maksimal afledningsstødstrøm (8/20 μs) [N-PE] 60 kA Monteringstype DIN-skinne 35 mm Netform alle Netform TN Ja Netform TN-C-S Ja Netform TN-S Ja Netform TT Ja Nominel afledningsstødstrøm (8/20 µs) 10 kA Nominel afledningsstødstrøm (8/20 µs) [L-N] 10 kA Nominel afledningsstødstrøm (8/20 µs) [N-PE] 40 kA Nominel spænding AC (50 / 60 Hz) 230 V Polernes udførelse 3+N/PE Poltal 4 Reaktionstid <25 ns SPD iht. EN 61643-11 Type 2+3 SPD iht. IEC 61643-1 class II+III Udførelse 3+NPE - Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

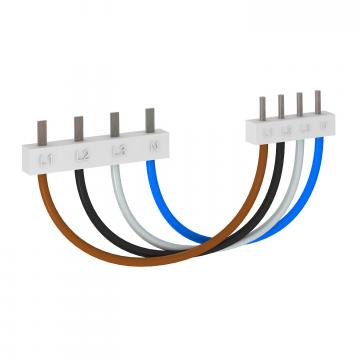

Forbindelsesbro til transientbeskyttelse V10 200 mm
VB-V10 COMPACT-2 5089650 1 Styk - Downloads
-
