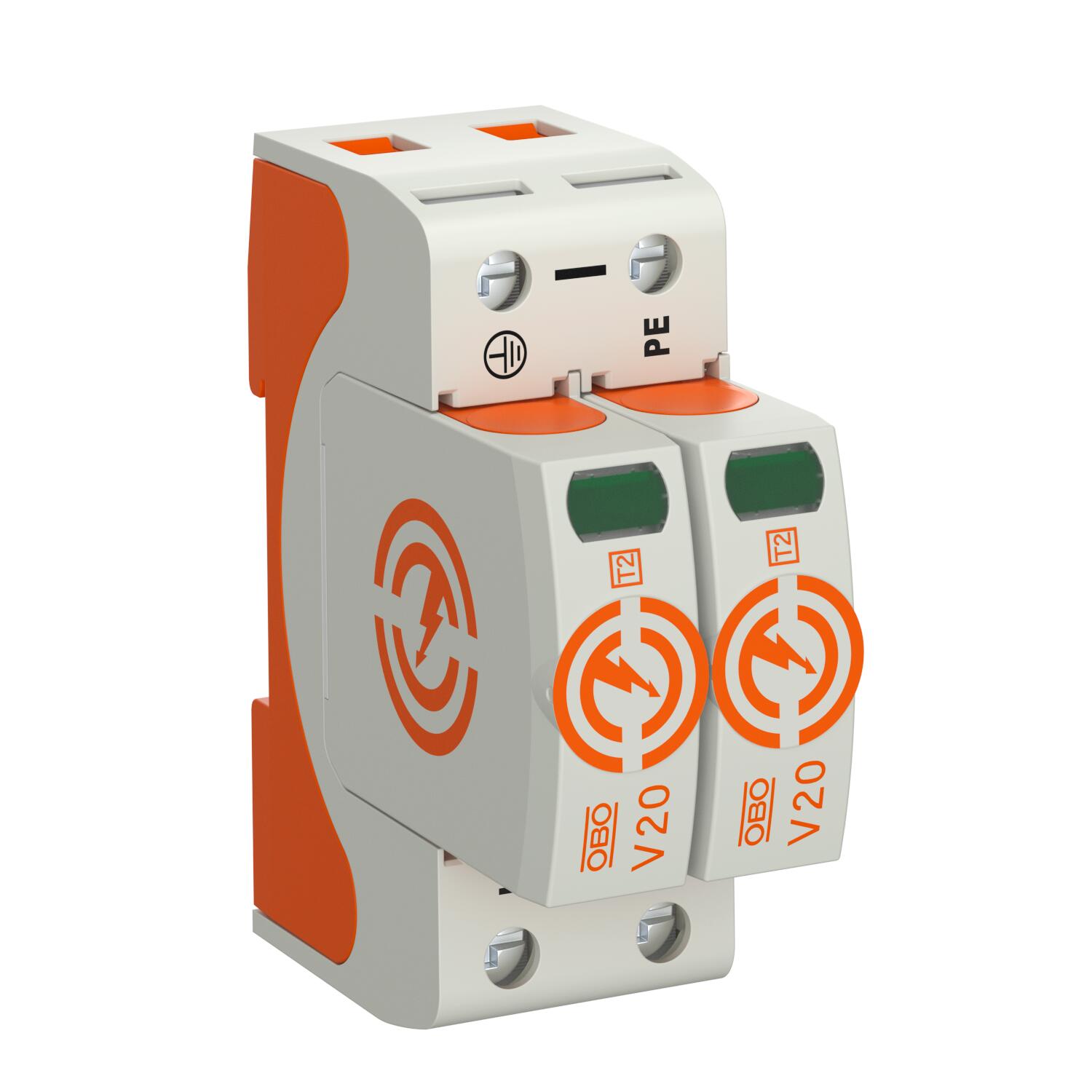

Overspændingsafleder V20, 2-polet 550 V 2 | 550 | IP20

Overspændingsafleder V20, 2-polet 550 V

Art.nr. 5095212 | EAN 4012196159963

Art.nr. / Type

Polernes udførelse

Maks. vedvarende spænding AC	550 V

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Overspændingsafleder type 2

• Til overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningevne indtil 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar afleder med afbryder og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0
• FS-varianterne har en potentialfri skiftekontakt til fjernindikering

Anvendelse: potentialudligning i hoved- og underfordelinger.

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	80 kA
Beskyttelsesniveau [L-N]	≤2,4
CO2 fodaftryk (GWP) fra vugge til port	1,0254 kg CO2e / 1 Styk
Dimension	550V
Drejningsmoment	4 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Godkendelser	UL
Husmateriale	PA UL 94 V-0
Indikering på komponent	optisk
Integreret forsikring	Nej
Kapslingsklasse	IP20
Kontrolklasse type 2	Ja
Kortslutningsfast	Ja
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	50 kA eff
Ledertværsnit fleksibel (fintrådet) maks.	35 mm²
Ledertværsnit fleksibel (fintrådet) maks.	2 AWG
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Luftfugtighed maks.	95 %
Luftfugtighed min.	5 %
Maks. forsikring	160 A

Maks. overstrømsbeskyttelse på netsiden	160 A gL/gG
Maks. vedvarende spænding (L-N)	550 V
Maks. vedvarende spænding AC	550 V
Maksimal afledningsstødstrøm (8/20 μs)	40 kA
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	40 kA
Minimumafstand	1,5 mm
Monteringstype	DIN-skinne 35 mm
Netform	Øvrige
Netform TN	Ja
Netform TN-C	Ja
Nominel afledningsstødstrøm (8/20 µs)	15 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	20 kA
Nominel spænding AC (50 / 60 Hz)	400 V
Polernes udførelse	2
Poltal	2
Reaktionstid	<25 ns
Restspændring [L-N] @ 1 kA	1,7 kV
Restspændring [L-N] @ 5 kA	2,1 kV
SPD iht. EN 61643-11	Type 2
SPD iht. IEC 61643-1	class II
SPD iht. UL 1449	Type 4
Temperaturanvendelsesområde maks.	80 °C
Temperaturanvendelsesområde min.	-40 °C
TOV-spænding [L-N] - fail safe mode - 120 min	915 V
TOV-spænding [L-N] - withstand mode - 5 s	700 V
Udblæsende	Nej
