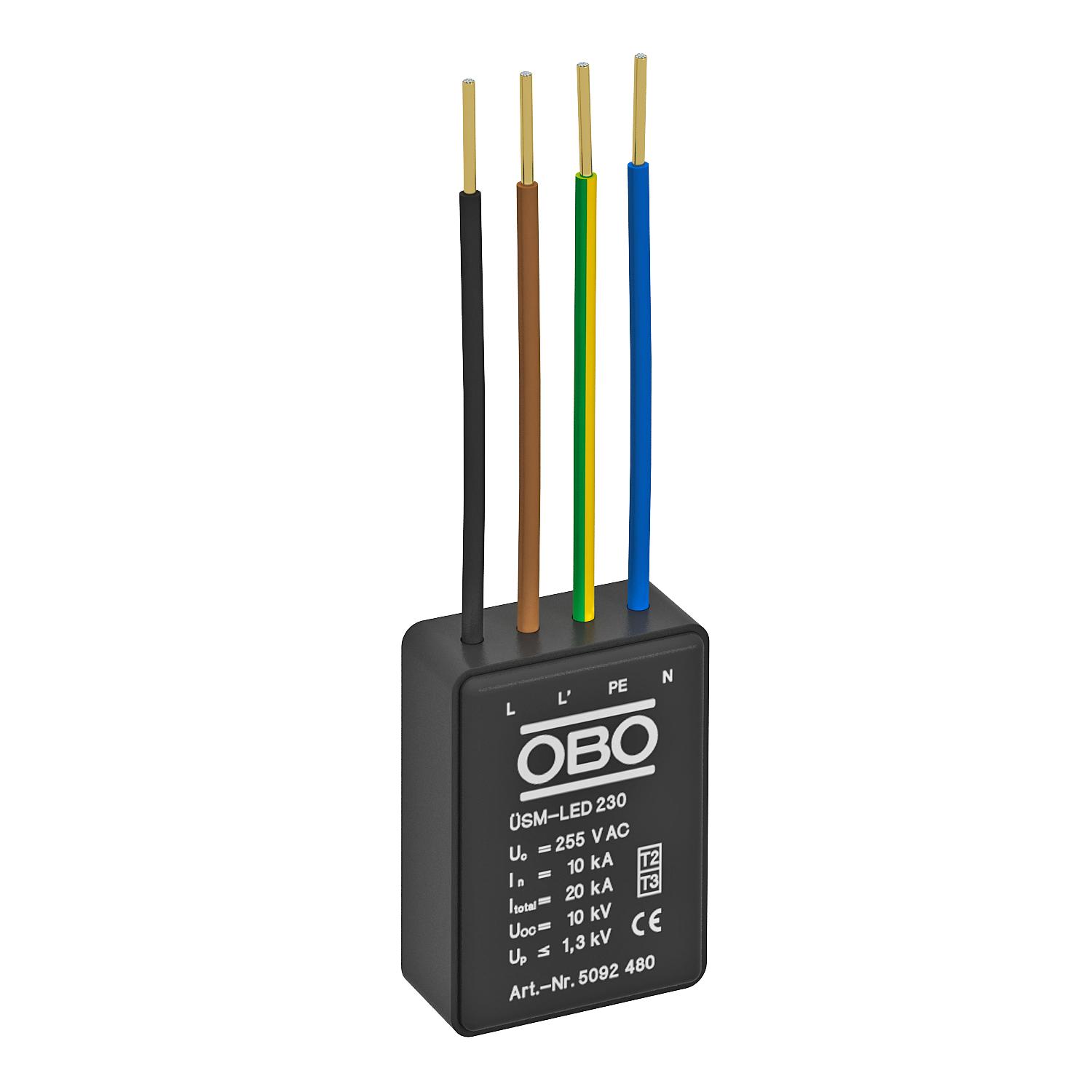

Overspændingsbeskyttelse til LED-systemer 230 V 1+N/PE | 255 | IP20

Overspændingsbeskyttelse til LED-systemer 230 V

Art.nr. 5092480 | EAN 4012196035441

Art.nr. / Type	5092480 / ÜSM-LED 230

Polernes udførelse	1+N/PE

Maks. vedvarende spænding AC	255 V

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Overspændingsbeskyttelsesmodul type 2+3 iht. DIN EN 61643-11 til 230/400V-net.

Designet til at beskytte LED-belysning.

• Med optisk funktionsdisplay
• Lille størrelse til installation i masten eller i LED-armaturhovedet

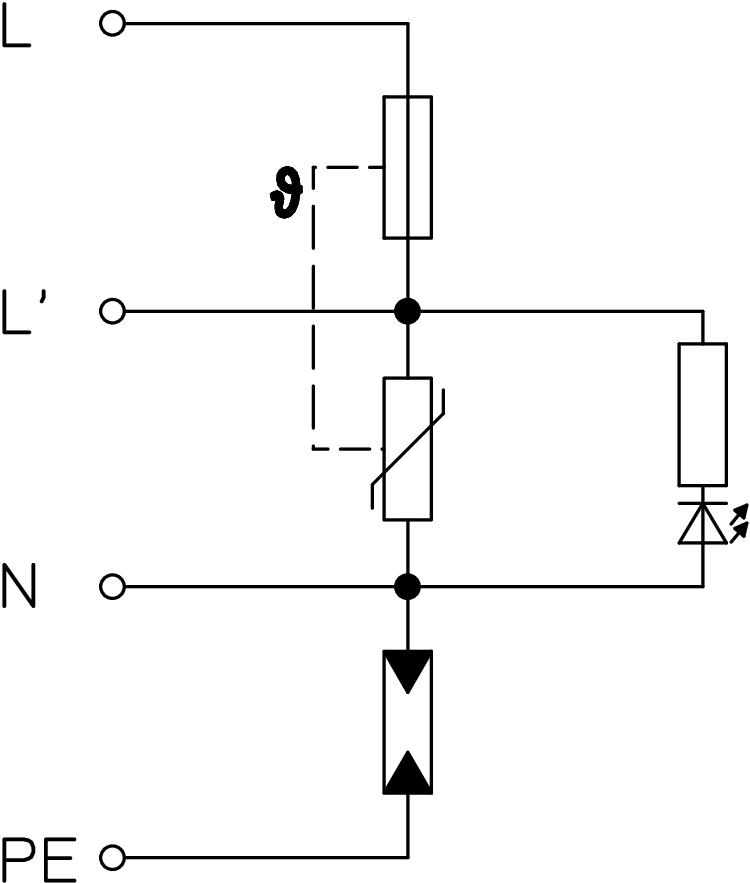

• 1 + NPE-beskyttelseskredsløb med en maksimal afladningskapacitet på 20 kA
• Overspændingsbegrænsning under 1300V eller 1000V @ 5kA
• Med eller uden at slukke for lyset i tilfælde af en defekt.

Anvendelse: Universelt anvendelig til alle belysningssystemer
Til beskyttelse af elektroniske apparater som f.eks. LED-lysarmaturer mod overspænding.

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	20 kA
Beskyttelsesniveau [L-N]	≤1,3
CO2 fodaftryk (GWP) fra vugge til port	0,0251 kg CO2e / 1 Styk
Dimension	230V
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Indikering på komponent	optisk
Integreret forsikring	Nej
Kapslingsklasse	IP20
Kontrolklasse type 2	Ja
Kontrolklasse type 3	Ja
LPZ	1→3
Maks. forsikring	16 A
Maks. overstrømsbeskyttelse på netsiden	16
Maks. vedvarende spænding (L-N)	255 V
Maks. vedvarende spænding (N-PE)	255 V
Maks. vedvarende spænding AC	255 V

Maksimal afledningsstødstrøm (8/20 μs)	20 kA
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	20 kA
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]	20 kA
Monteringstype	Øvrige
Netform	Øvrige
Nominel afledningsstødstrøm (8/20 µs)	10 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	10 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	10 kA
Nominel spænding AC (50 / 60 Hz)	230 V
OBO_nominel belastningsstrøm (ind- / udgangsklemme)	16 A
Polernes udførelse	1+N/PE
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 2+3
SPD iht. IEC 61643-1	class II+III
Temperaturanvendelsesområde maks.	80 °C
Temperaturanvendelsesområde min.	-40 °C
Tilslutningskabellængde	0,09 m
Udførelse	1+NPE
