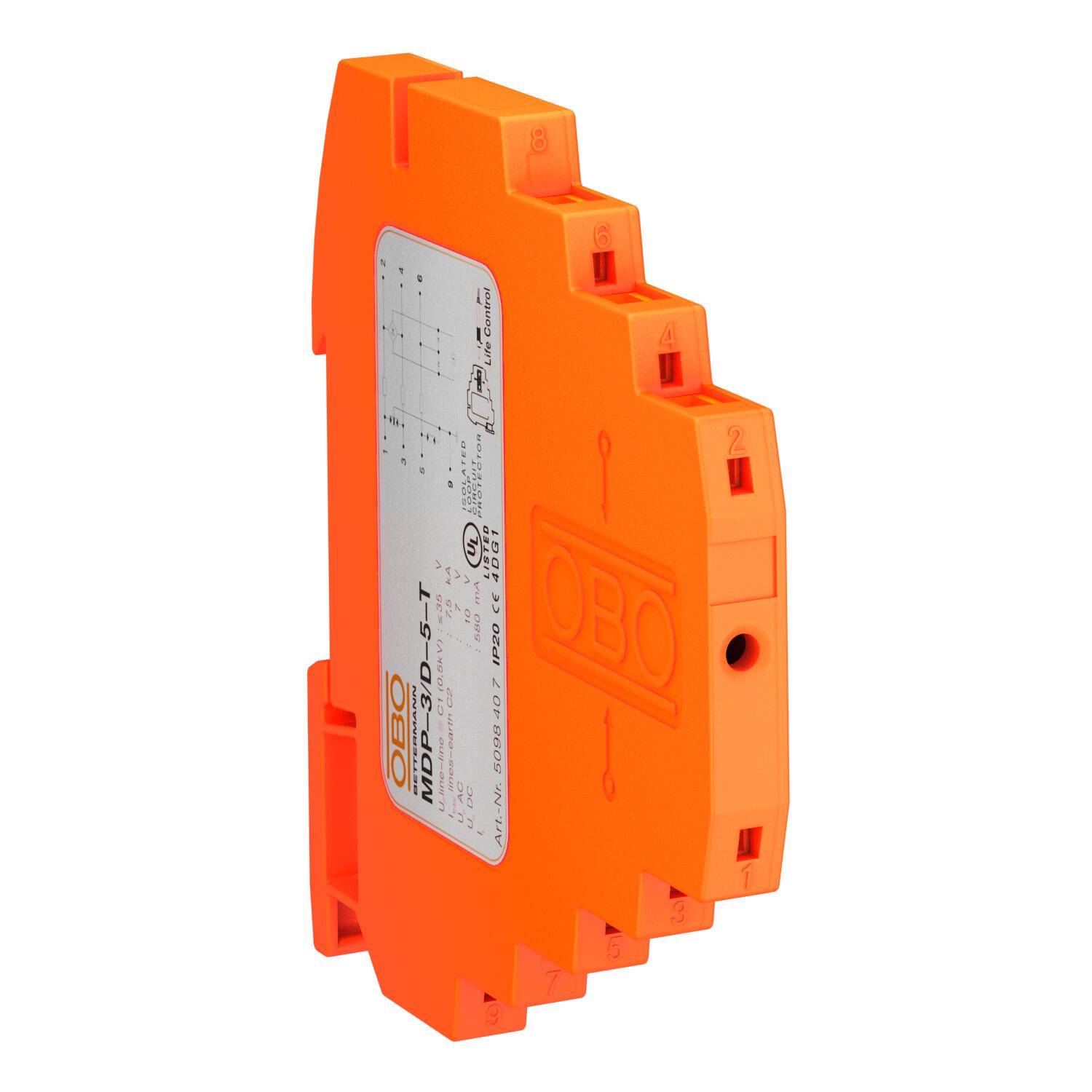

Række-beskyttelsesenhed, 3-polet, model 5 V
Art.nr. 5098407 | EAN 4012195406846
- Produkt beskrivelse
-
Produkt beskrivelseTransientbeskyttelser med testfunktion; model 5V
• Nominel belastningsstrøm 0,58 A
• Beskyttelsesenhed til systemer med flere ledere
• Direkte skærmjording og med skrueløse tilslutningsklemmer
• Pladsbesparende bredde på kun 8,7 mm
• Beskyttelsesbestykning kan kontrolleres med Life Control
• Højt frekvensområde på 0-100 MHz
• UL-listet (4DG1)
Anvendelse: Universel anvendelse på 35-mm-DIN-skinne i alle almindelige fordelerhuse.
-
- Tekniske data
-
Teknisk data
Aflederovervågning Nej Afskærmning direkte Antal poler 3 Beskyttelsesniveau @ C1 <50 V Beskyttelsesniveau leder - jord <800 V Beskyttelsesniveau leder - leder <35 V CO2 fodaftryk (GWP) fra vugge til port 0,3352 kg CO2e / 1 Styk Dimension 5V Eksplosionskontrolleret udførelse Nej Fjernmeldekontakt Nej Godkendelser UL Grænsefrekvens 100 MHz Indikering på komponent kan udlæses Indskydningsdæmpning (Insertion loss) ≤3 dB Isolationsmodstand >10 MΩ Jording via: DIN-skinne Kapacitet (leder-leder) < 40 pF Kapslingsklasse IP20 Kategorie Type 1+2+3 / D1+C2+C1 Kontrolstandard IEC 61643-21 LPZ 0→3 Maks. vedvarende spænding AC 7 V Maks. vedvarende spænding DC 10 V Mærkespænding 5 V Nominel belastningsstrøm AC 0,4 A Nominel belastningsstrøm DC 0,58 A Samlet stødstrøm (10/350) D1: 1,5 kA Samlet stødstrøm (8/20) 7,5 kA Seriemodstand pr. leder 2,35 Ω ± 5 % Skærm tilslutning Ja SPD iht. IEC 61643-21 Class I+II+III / D1+C2+C1 Stiksystem Klemme Stødstrømstyrke leder - jord C2: 5 kV / 2,5 kA (8/20µs) Stødstrømstyrke leder - leder C1: 0,5 kV / 0,25 kA (8/20µs) Temperaturanvendelsesområde maks. 80 °C Temperaturanvendelsesområde min. -40 °C Tilslutningstværsnit fleksibel maks. 2,5 mm² Tilslutningstværsnit, fleksibel min. 0,14 mm² Tilslutningstværsnit, flertrådet maks. 1,5 mm² Tilslutningstværsnit, flertrådet min. 0,14 mm² Tilslutningstværsnit, massiv maks. 2,5 mm² Tilslutningstværsnit, massiv min. 0,14 mm² - Alle typer
-
