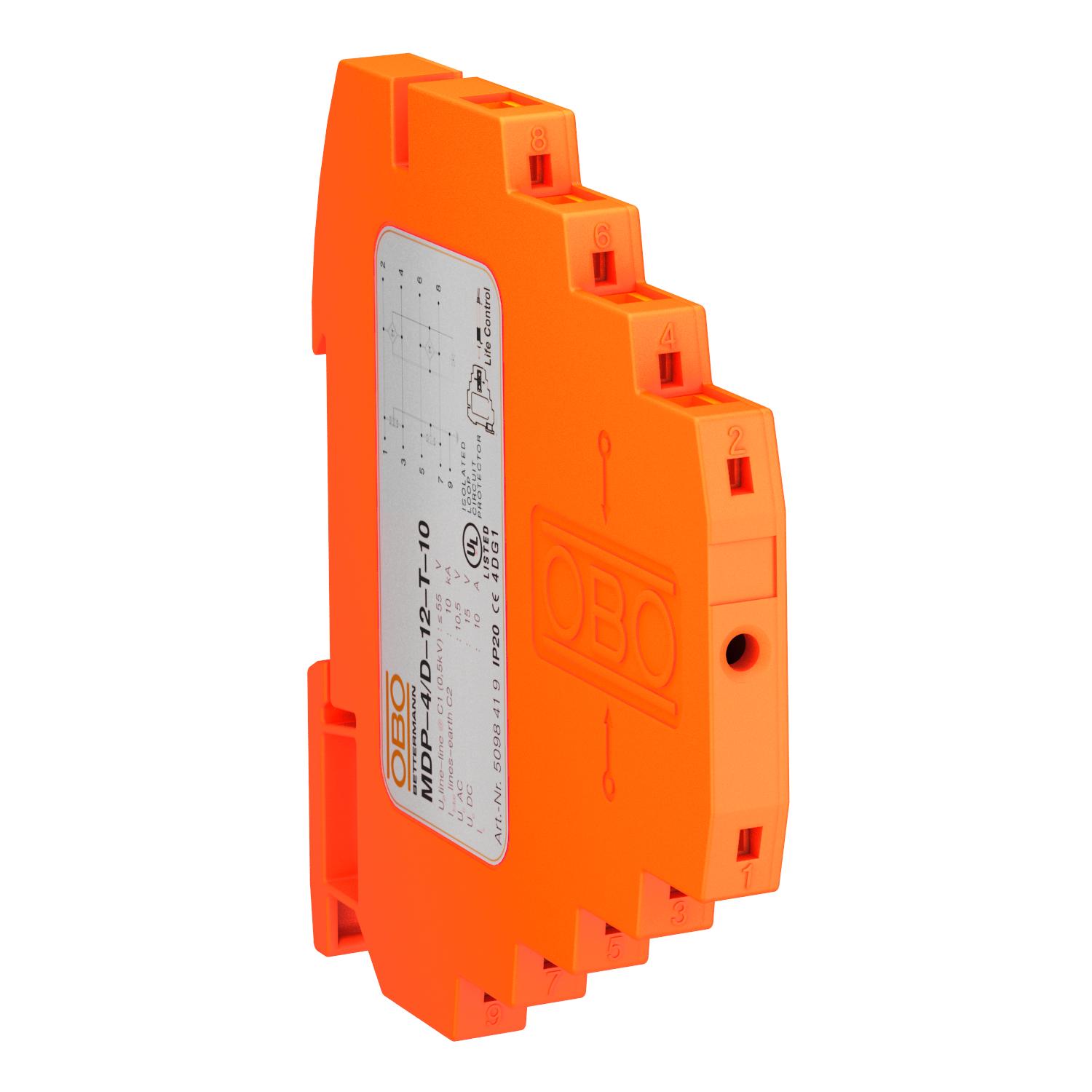

Række-beskyttelsesenhed, 4-polet, model 12 V

Art.nr. 5098419 | EAN 4012195773610

10,5 V
15 V
Klemme
Produkt beskrivelse
Produkt beskrivelse
Transientbeskyttelser med testfunktion; model 12V

• Nominel belastningsstrøm 10 A
• Beskyttelsesenhed til systemer med flere ledere
• Direkte skærmjording og med skrueløse tilslutningsklemmer
• Pladsbesparende bredde på kun 8,7 mm
• Beskyttelsesbestykning kan kontrolleres med Life Control
• Stor båndbredde op til 100 MHz
• UL-listet (4DG1)

Anvendelse: Universel anvendelse på 35-mm-DIN-skinne i alle almindelige fordelerhuse.
  • Underwriters Laboratories Inc., USA
  • 5 års garanti
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • Måle, styre-og reguleringsanlæg
  • LifeControl
  • Overgang fra LPZ 0 indtil 3
  • Installation electrotechnical expertise
Tekniske data

Teknisk data

Afskærmning direkte
Antal poler 4
Beskyttelsesniveau leder - jord <800 V
Beskyttelsesniveau leder - leder <55 V
CO2 fodaftryk (GWP) fra vugge til port 0,2951 kg CO2e / 1 Styk
Dimension 12V
Godkendelser UL
Grænsefrekvens 100 MHz
Indikering på komponent kan udlæses
Indskydningsdæmpning (Insertion loss) ≤3 dB
Isolationsmodstand >100 MΩ
Jording via: DIN-skinne
Kapacitet (leder-leder) <40 pF
Kapslingsklasse IP20
Kategorie Type 1+2+3 / D1+C2+C1
Kontrolstandard IEC 61643-21
LPZ 0→3
Maks. vedvarende spænding AC 10,5 V
Maks. vedvarende spænding DC 15 V
Mærkespænding 12 V
Nominel belastningsstrøm AC 0,7 A
Nominel belastningsstrøm DC 10 A
Samlet stødstrøm (10/350) D1: 2 kA
Samlet stødstrøm (8/20) 10 kA
Skærm tilslutning Ja
SPD iht. IEC 61643-21 Class I+II+III / D1+C2+C1
Stiksystem Klemme
Stødstrømstyrke leder - leder C1: 0,5 kV / 0,25 kA (8/20µs)
Temperaturanvendelsesområde maks. 80 °C
Temperaturanvendelsesområde min. -40 °C
Tilslutningstværsnit fleksibel maks. 2,5 mm²
Tilslutningstværsnit, fleksibel min. 0,14 mm²
Tilslutningstværsnit, flertrådet maks. 1,5 mm²
Tilslutningstværsnit, flertrådet min. 0,14 mm²
Tilslutningstværsnit, massiv maks. 2,5 mm²
Tilslutningstværsnit, massiv min. 0,14 mm²
Alle typer

Alle typer

Type Antal poler Maks. vedvarende spænding AC Maks. vedvarende spænding DC Stiksystem Art.nr. Mængde Min. salgsenhed
MDP-2 D-12-T-10 2 10,5 V 15 V Klemme 5098415
1 Styk
MDP-4 D-12-T-10 4 10,5 V 15 V Klemme 5098419
1 Styk
Tilbehør

Tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed
Jordingsrække Jordingsrække VB-MDP 10-MD 5098470
1 Styk
