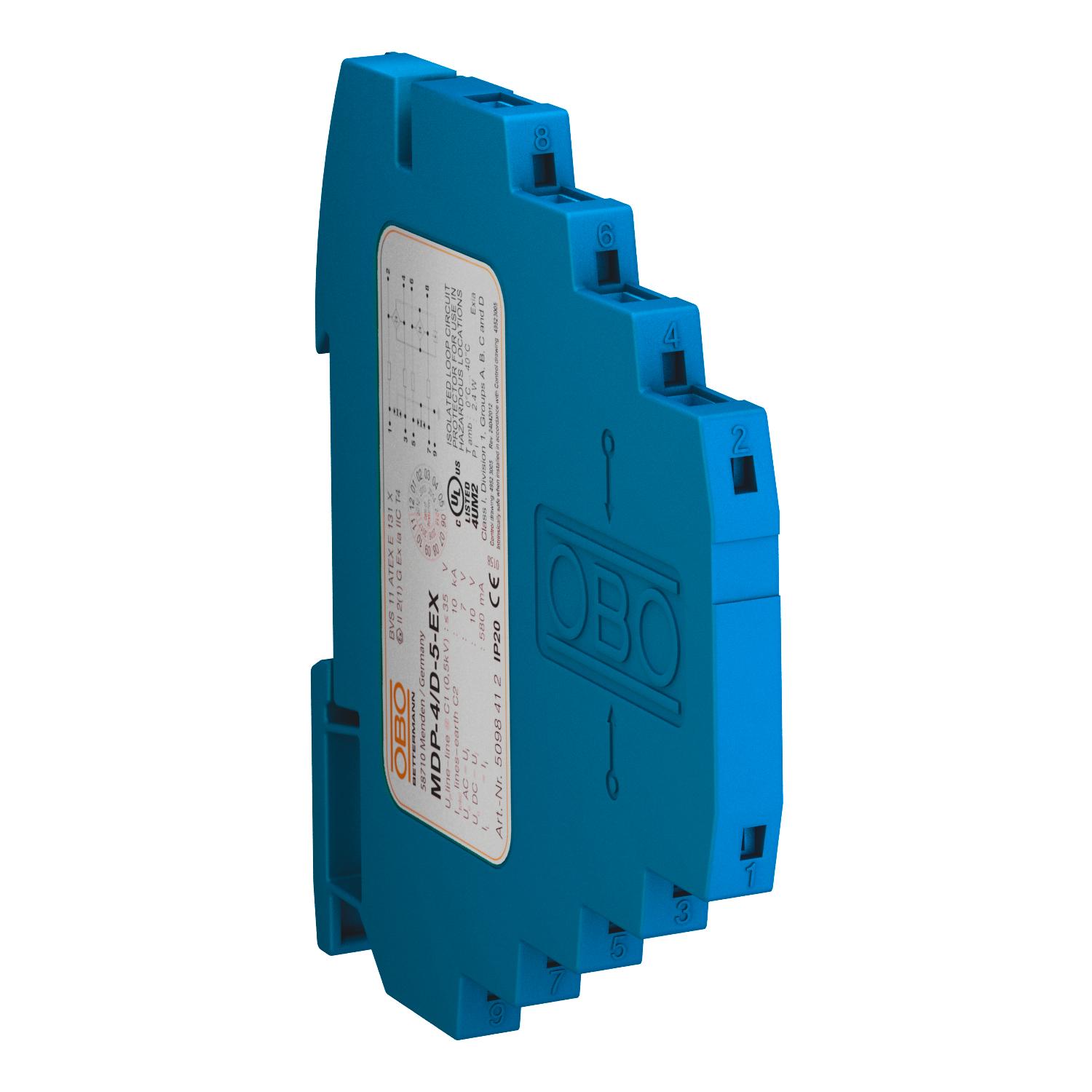

Række-beskyttelsesenhed, 4-polet, model 5 V 4 | 7 | 10 | Klemme

Række-beskyttelsesenhed, 4-polet, model 5 V

Art.nr. 5098412 | EAN 4012195848516

Art.nr. / Type

Antal poler	4

Maks. vedvarende spænding AC

Maks. vedvarende spænding DC

Stiksystem	Klemme

Produkt beskrivelse

Produkt beskrivelse

Transientbeskyttelser for selvsikrende målekredse

• Beskyttelsesenhed til systemer med flere ledere
• Direkte skærmjording og med skrueløse tilslutningsklemmer

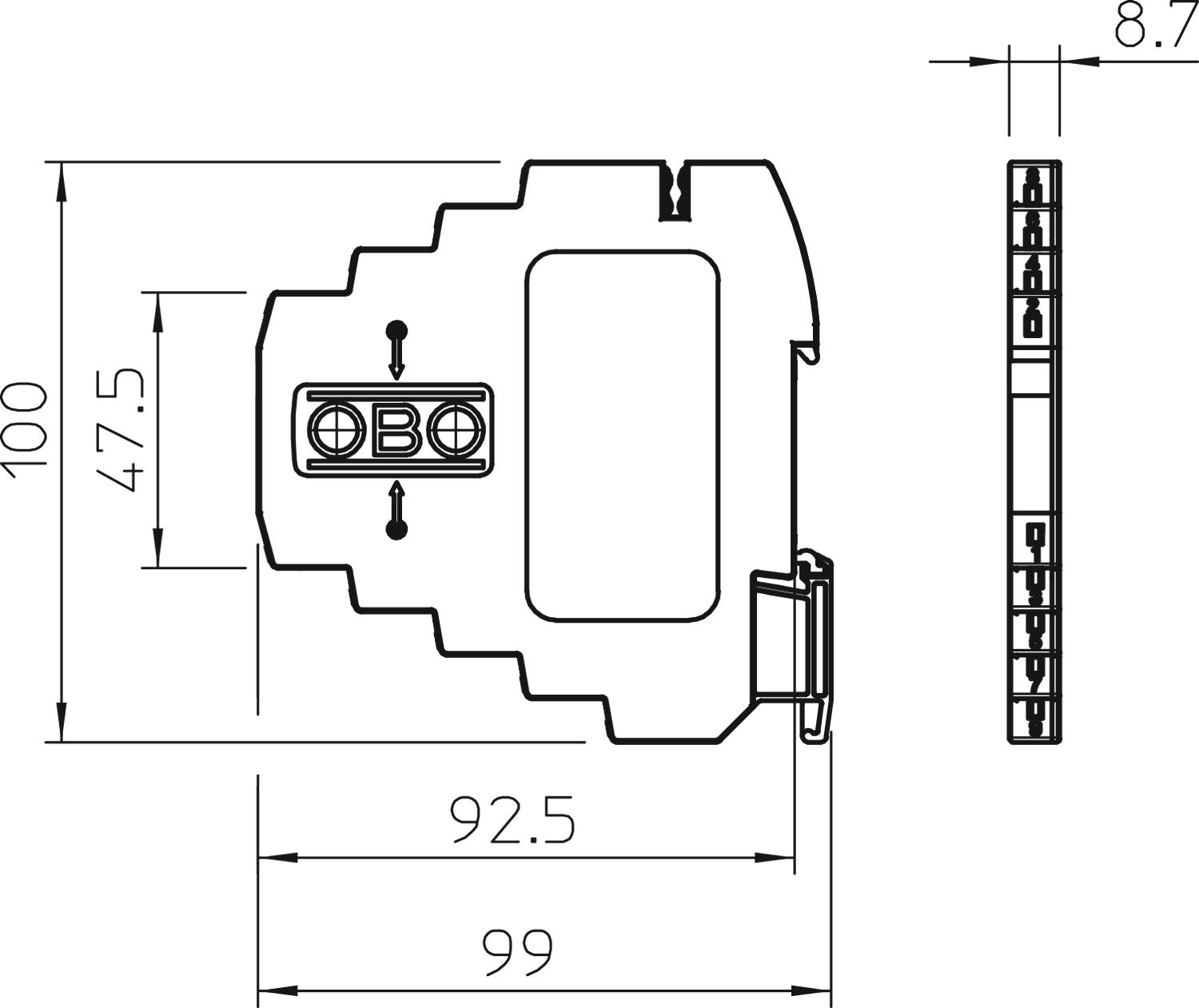

• Pladsbesparende bredde på kun 8,7 mm
• Højt frekvensområde på 0-100 MHz
• ATEX-godkendelse: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL-listet (4UM2)

Anvendelse: Universel anvendelse på 35-mm-DIN-skinne i alle almindelige fordelerhuse.

Tekniske data

Teknisk data

Aflederovervågning	Nej
Afskærmning	direkte
Antal poler	4
Beskyttelsesniveau leder - jord	<800 V
Beskyttelsesniveau leder - leder	< 35 V
Dimension	5V
EX-godkendelse	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Farve	Blå
Fjernmeldekontakt	Nej
Godkendelser	UL
Grænsefrekvens	100 MHz
Indikering på komponent	Ingen
Indskydningsdæmpning (Insertion loss)	≤3 dB
Isolationsmodstand	>100 MΩ
Jording via:	DIN-skinne
Kapacitet (leder-leder)	< 40 pF
Kapslingsklasse	IP20
Kategorie	Type 1+2+3 / D1+C2+C1
Kontrolstandard	IEC 61643-21
LPZ	0→3
Maks. vedvarende spænding AC	7 V

Maks. vedvarende spænding DC	10 V
Mærkespænding	5 V
Nominel belastningsstrøm AC	0,4 A
Nominel belastningsstrøm DC	0,58 A
Samlet stødstrøm (10/350)	D1: 2 kA
Samlet stødstrøm (8/20)	10 kA
Seriemodstand pr. leder	2,35 Ω ± 5 %
Skærm tilslutning	Ja
SPD iht. IEC 61643-21	Class I+II+III / D1+C2+C1
Stiksystem	Klemme
Stødstrømstyrke leder - jord	C2: 5 KV / 2,5 kA (8/20µs)
Stødstrømstyrke leder - leder	C1: 0,5 KV / 0,25 kA (8/20µs)
Temperaturanvendelsesområde maks.	80 °C
Temperaturanvendelsesområde min.	-40 °C
Tilslutningstværsnit fleksibel maks.	2,5 mm²
Tilslutningstværsnit, fleksibel min.	0,14 mm²
Tilslutningstværsnit, flertrådet maks.	1,5 mm²
Tilslutningstværsnit, flertrådet min.	0,14 mm²
Tilslutningstværsnit, massiv maks.	2,5 mm²
Tilslutningstværsnit, massiv min.	0,14 mm²
