Samlestykke A2
Art.nr. 6016574 | EAN 4012196593880
- Produkt beskrivelse
-

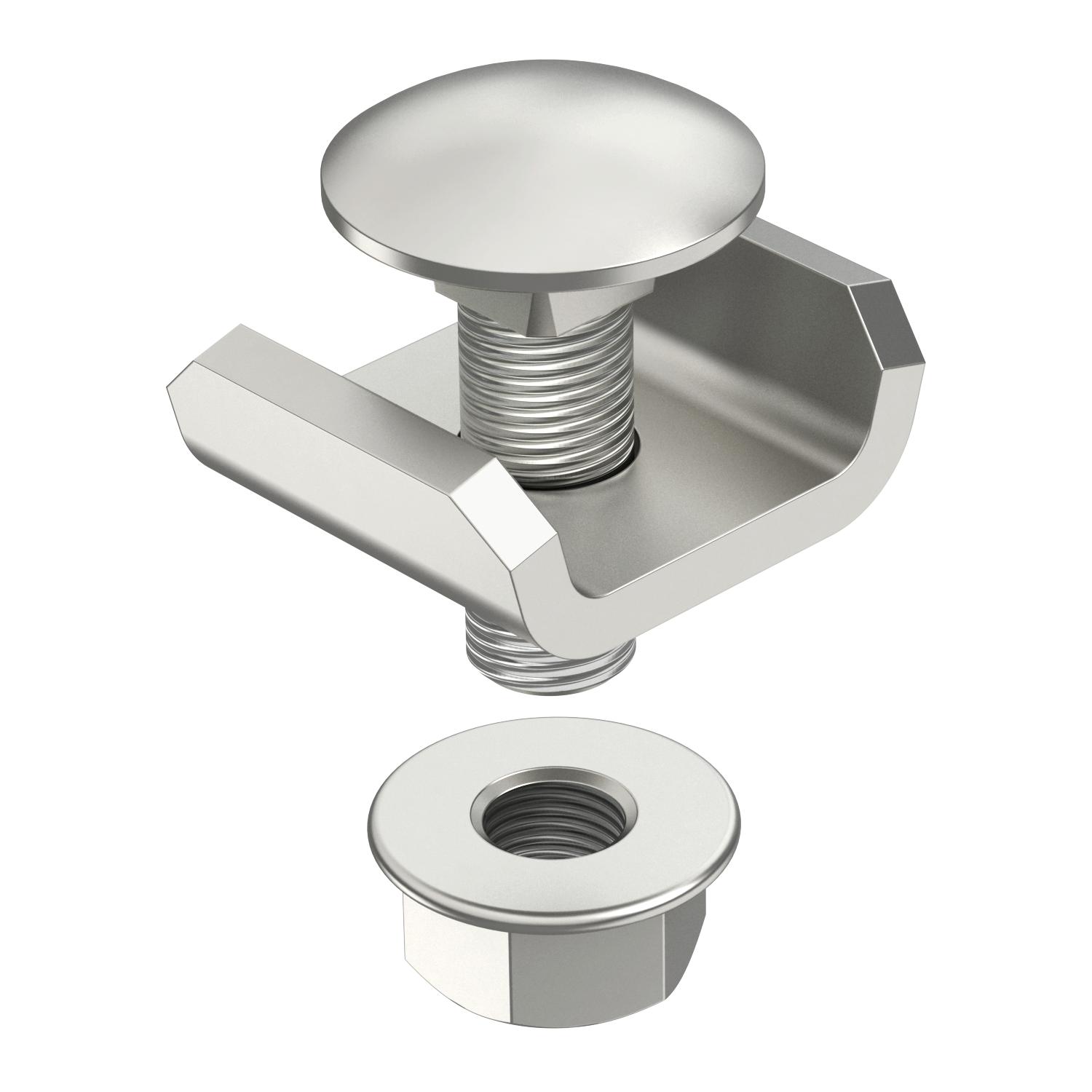

Produkt beskrivelseSamlestykke til gitterbakke type SGR.
Fig. Positionering for gitterbakkebeslag samt deres antal.
50-150mm = 2 stk
200-300mm = 3 stk
400-450mm = 4 stk
500-600mm = 5 stk
Inklusive skrue FRS M6 x 20 med kombimøtrik.
-
- Tekniske data
-
Teknisk data

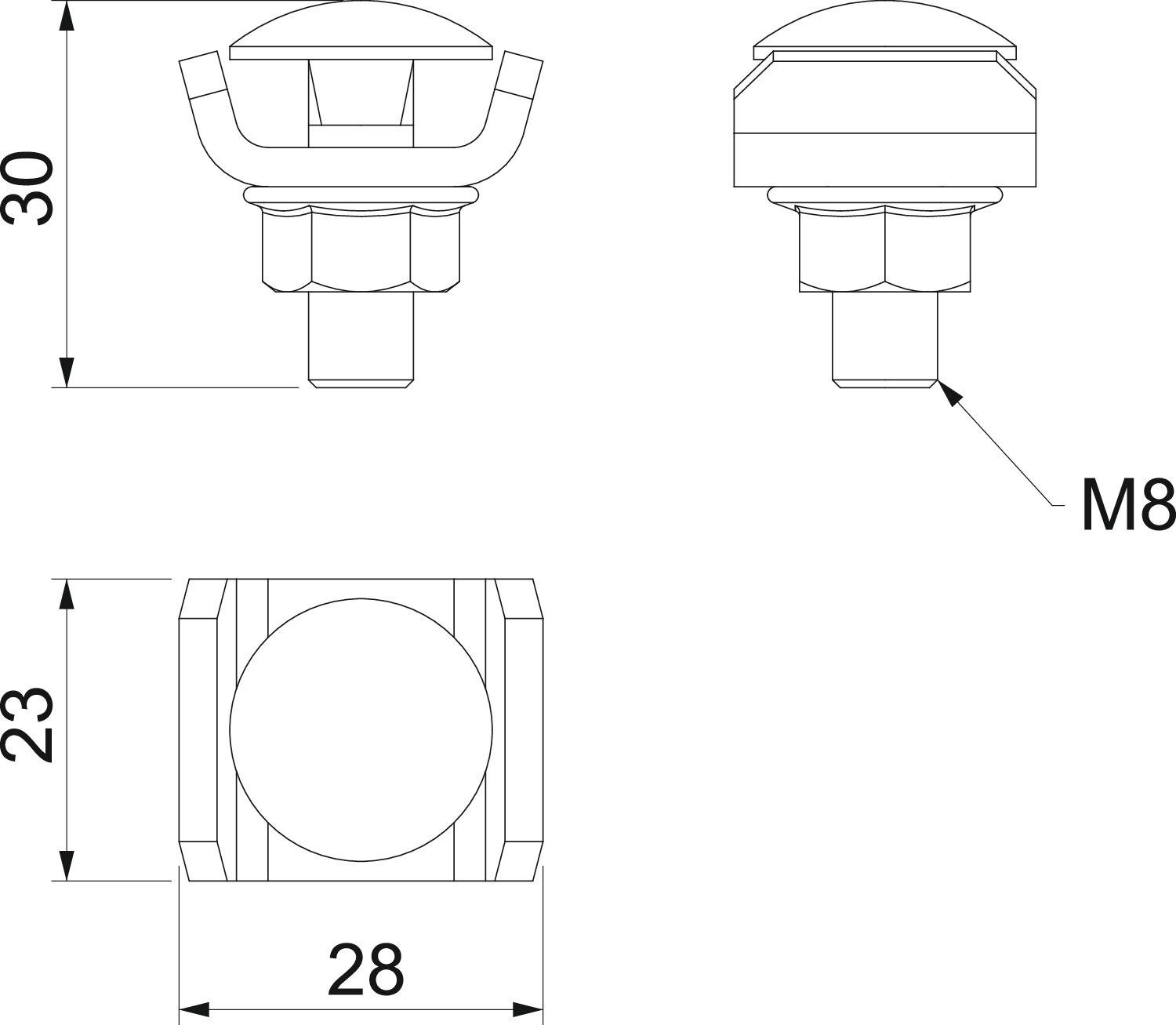

Bevarelse af funktionssikkerheden ved brand Nej Bredde 1,1 in Bredde 28 mm CO2 fodaftryk (GWP) fra vugge til port 0,2474 kg CO2e / 1 Styk Dimension 24x28x30 Dimension 24 x 28 Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej Farve specialstål Højde 1,18 in Højde 30 mm Justerbar kobling horisontal Nej Justerbar kobling vertikal Nej Længde 24 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Passer til bakkens indvendige tråd min. 6 mm Rustfrit stål, bejdset Ja Samlingstype Skrueforbinder - Alle typer
