Samlestykke FT
Art.nr. 6016634 | EAN 4012196013159
- Produkt beskrivelse
-

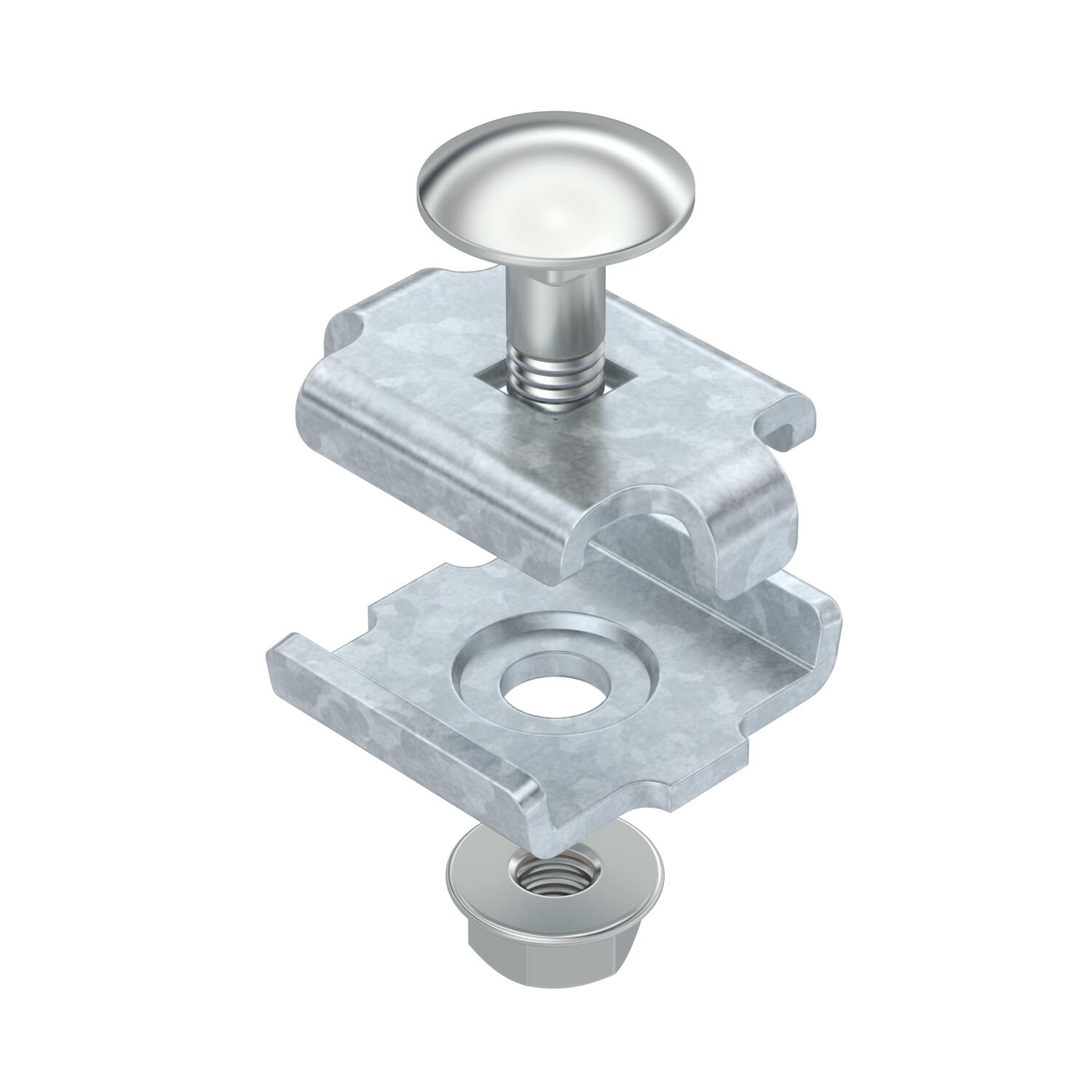

Produkt beskrivelseSamlestykke til gitterbakker med gevind.
Fig. Positionering for gitterbakkebeslag samt deres antal.
50-150mm = 2 stk
200-300mm = 3 stk
400-450mm = 4 stk
500-600mm = 5 stk
Inklusive skrue FRS M6 x 20 med kombimøtrik.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 29 mm Bredde 1,14 in CO2 fodaftryk (GWP) fra vugge til port 0,1005 kg CO2e / 1 Styk Dimension 34 x 27,5 Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej Farve zinc Højde 0,94 in Højde 24 mm Justerbar kobling horisontal Nej Justerbar kobling vertikal Nej Længde 34 mm Materiale Stål Overflade Varmgalvaniseret Passer til bakkens indvendige tråd maks. 4,9 mm Passer til bakkens indvendige tråd min. 3,9 mm Rustfrit stål, bejdset Nej Samlingstype Skrueforbinder Udførelse Længdesamlestykke - Alle typer
