Samlestykke G
Art.nr. 6016572 | EAN 4012196593866
- Produkt beskrivelse
-

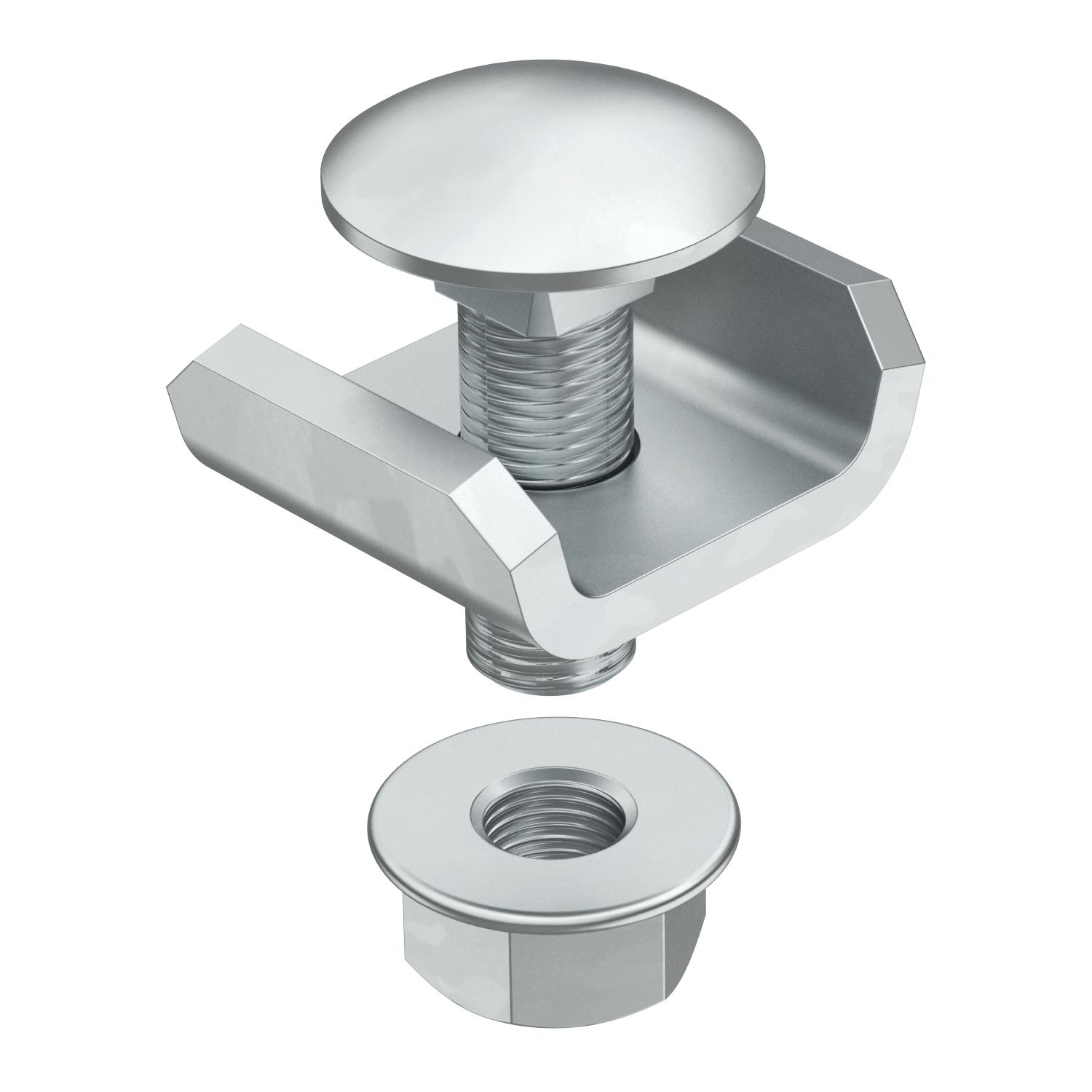

Produkt beskrivelseSamlestykke til gitterbakke type SGR.
Fig. Positionering for gitterbakkebeslag samt deres antal.
50-150mm = 2 stk
200-300mm = 3 stk
400-450mm = 4 stk
500-600mm = 5 stk
Inklusive skrue FRS M8 x 25 med kombimøtrik.
-
- Tekniske data
-
Teknisk data

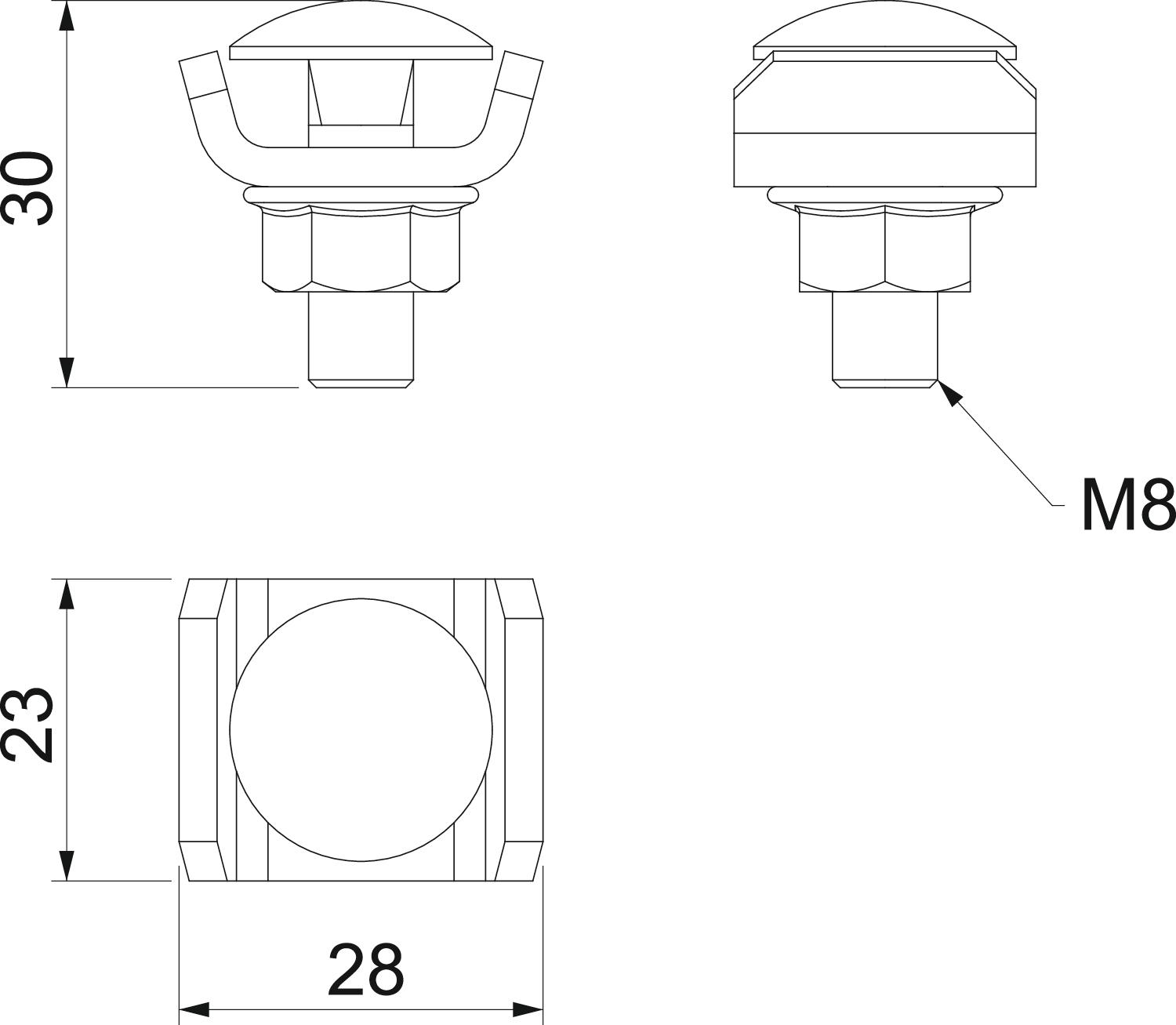

Bevarelse af funktionssikkerheden ved brand Nej Bredde 28 mm Bredde 1,1 in CO2 fodaftryk (GWP) fra vugge til port 0,0992 kg CO2e / 1 Styk Dimension 24x28x30 Dimension 24 x 28 Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej Farve zinc Højde 30 mm Højde 1,18 in Justerbar kobling horisontal Nej Justerbar kobling vertikal Nej Længde 24 mm Materiale Stål Overflade galvanisk forzinket Passer til bakkens indvendige tråd min. 6 mm Rustfrit stål, bejdset Ja Samlingstype Skrueforbinder - Alle typer
