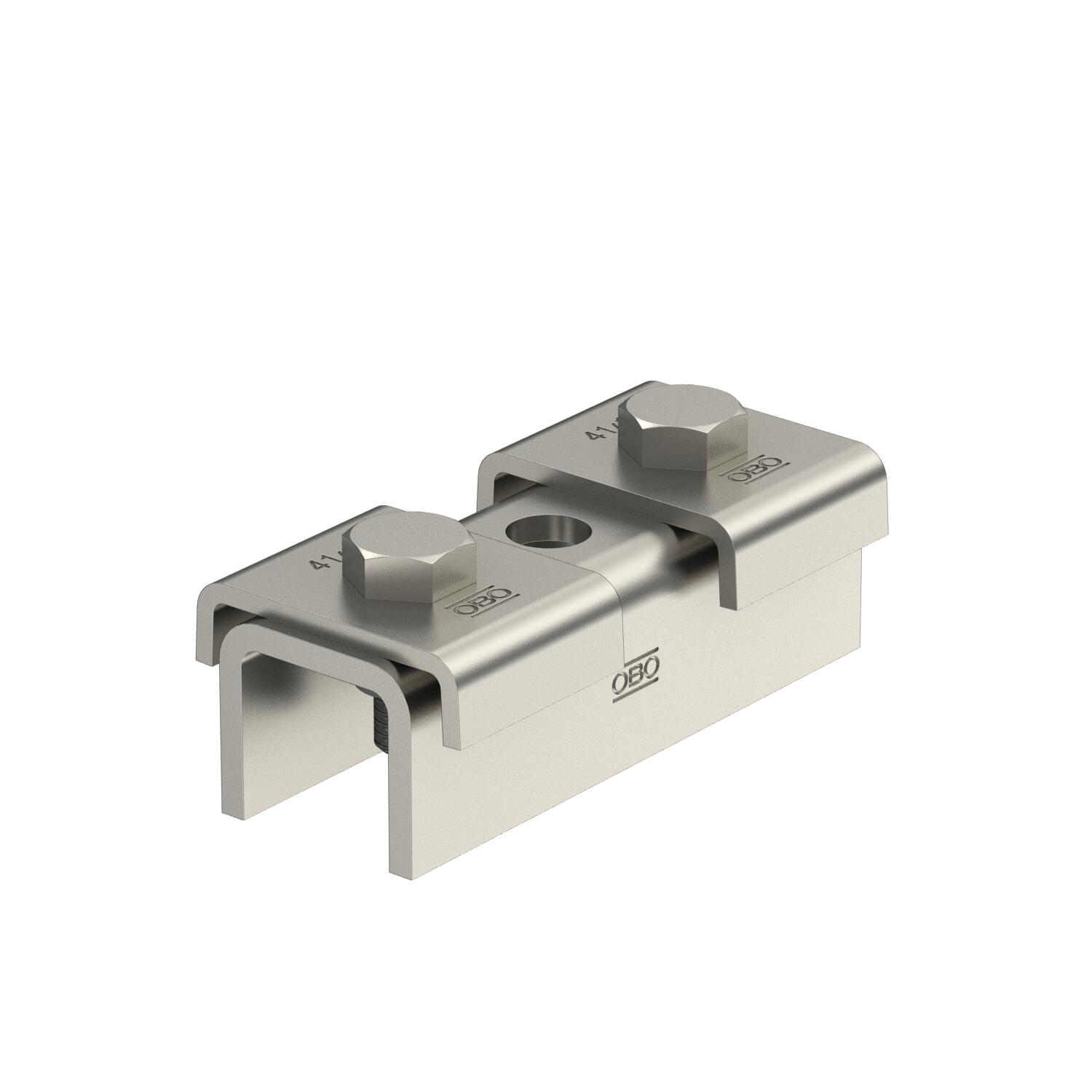

Skinneforbindelse SV med 3 huller A4
Art.nr. 1123128 | EAN 4012195939245
- Produkt beskrivelse
-
Produkt beskrivelseSkinneforbindelsen bruges til forlængelse af monteringsskinnen MS4141. Denne forbindelse kan nemt og sikkert fremstilles på byggepladsen eller præfabrikeret i værkstedet.
Det garanteres, at der ikke er noget svagt punkt i skinnekoblingens område. Her gælder de statiske værdier for monteringsskinnen.
Leveringsomfang:
Holdeplade type 4141 og passende sekskantskruer lukket løst.
-
- Tekniske data
-
Teknisk data

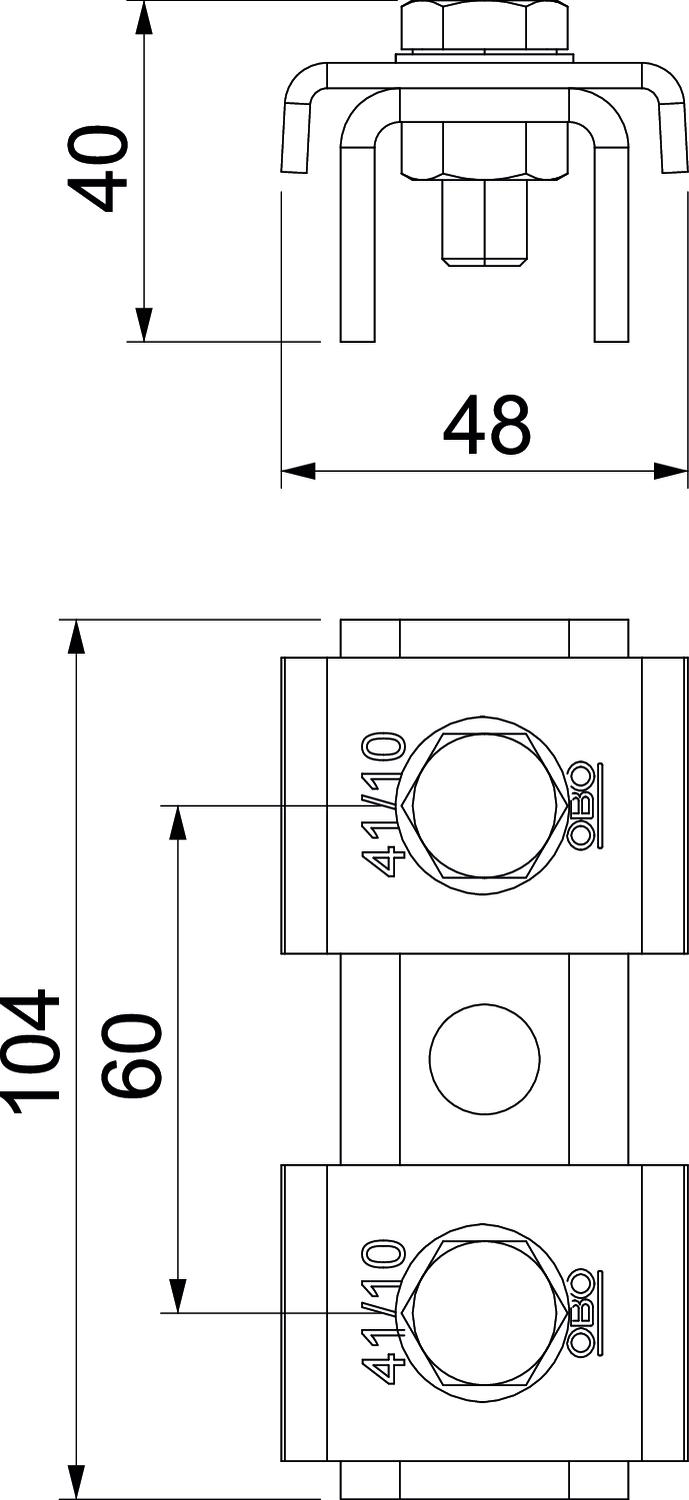

Borehulsafstand i midten 60 mm Bredde 47 mm CO2 fodaftryk (GWP) fra vugge til port 2,5382 kg CO₂e / 1 Styk Dimension 100x4mm Egnet til profilformer U-profil Hulstørrelse 12 mm Højde 39,4 mm Længde 100 mm Materiale Rustfrit stål 1.4571 Materialetykkelse 4 mm Med skruetilbehør Ja Overflade blank, efterbehandlet Perforeringstype Ryg, perforeret Profilform C-profil Rillebredde 22 mm Rustfrit stål, bejdset Nej Statisk værdi A 2,97 cm² Statisk værdi ly 6,05 cm Statisk værdi lz 9,01 cm Statisk værdi Wy 2,91 cm² Statisk værdi Wz 4,4 cm² Udførelse Perforeret - Alle typer
- Downloads
-
Datablad SVE 41 A4 / 1123128 , 0.17MB , pdfBrochure Skinnesystemer , 2.10MB , pdfEU-overensstemmelseserklæring SVE 41 A4 / 1123128 , 2.00MB , pdfREACH Overensstemmelseserklæring SVE 41 A4 / 1123128 , 0.12MB , pdfRoHS Overensstemmelseserklæring SVE 41 A4 / 1123128 , 0.12MB , pdf
