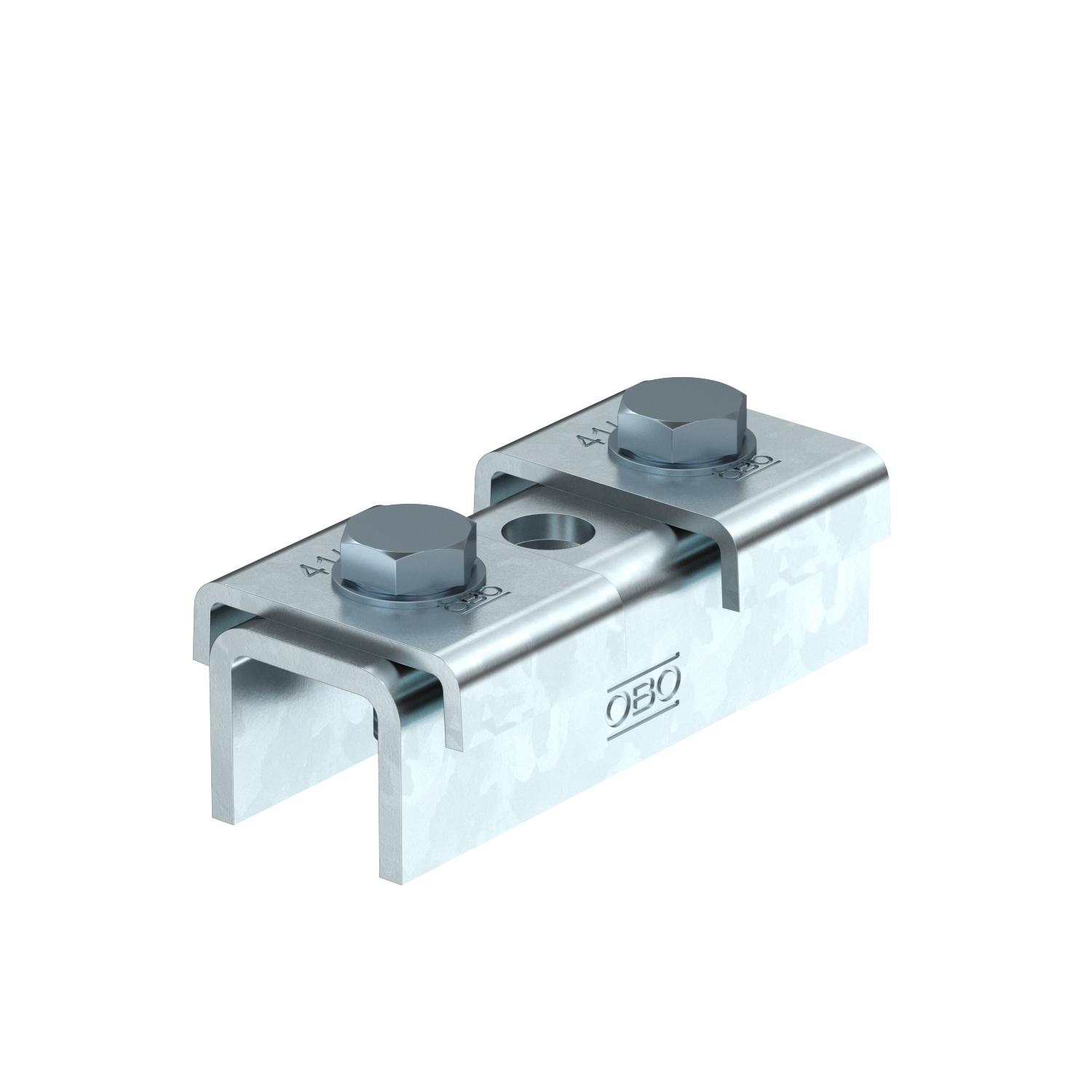

Skinneforbindelse SV med 3 huller FT
Art.nr. 1123121 | EAN 4012195939214
- Produkt beskrivelse
-
Produkt beskrivelseSkinneforbindelsen bruges til forlængelse af monteringsskinnen MS4141. Denne forbindelse kan nemt og sikkert fremstilles på byggepladsen eller præfabrikeret i værkstedet.
Det garanteres, at der ikke er noget svagt punkt i skinnekoblingens område. Her gælder de statiske værdier for monteringsskinnen.
Leveringsomfang: Holdeplade type 4141 og passende sekskantskruer er løst lukket.
-
- Tekniske data
-
Teknisk data

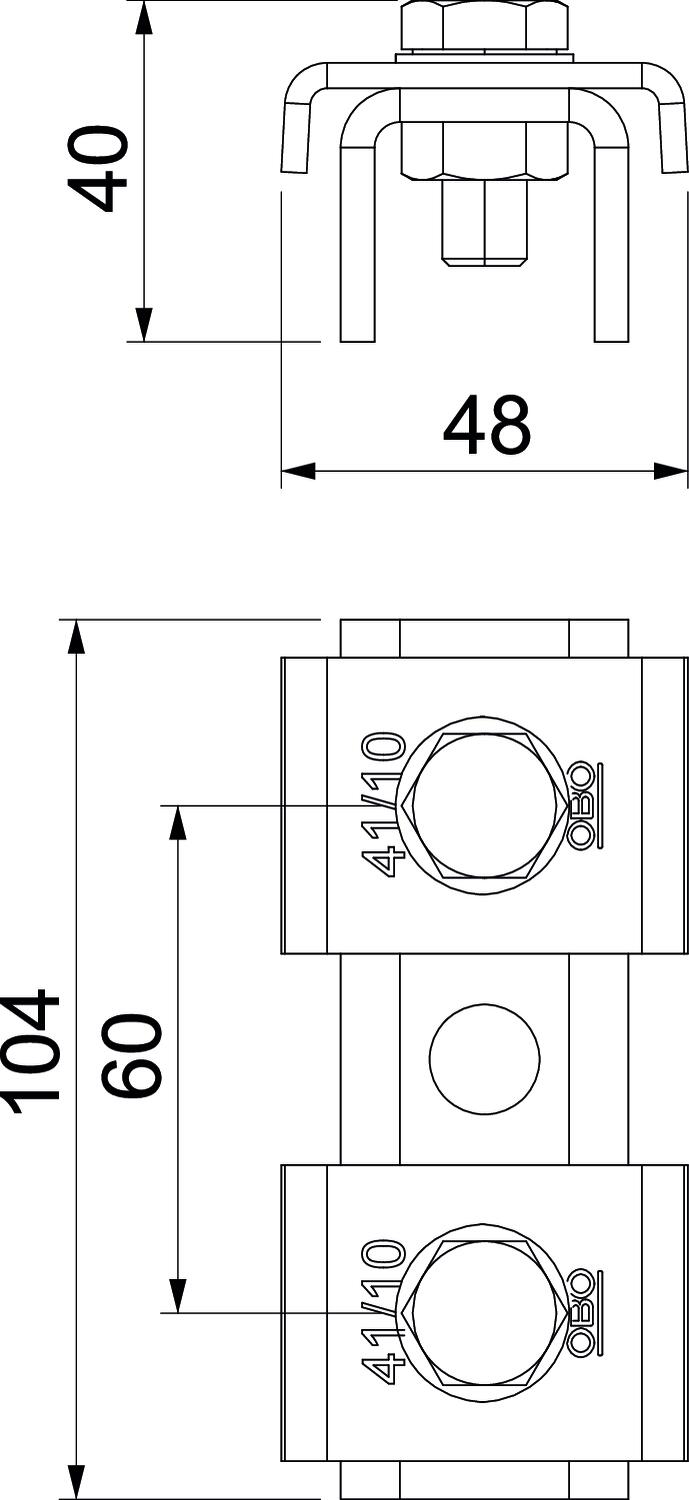

Borehulsafstand i midten 60 mm Bredde 47 mm CO2 fodaftryk (GWP) fra vugge til port 1,1442 kg CO₂e / 1 Styk Dimension 100x4mm Egnet til profilformer U-profil Hulstørrelse 12 mm Højde 39,4 mm Længde 100 mm Materiale Stål Materialetykkelse 4 mm Med skruetilbehør Ja Overflade Varmgalvaniseret Perforeringstype Ryg, perforeret Profilform C-profil Rillebredde 22 mm Rustfrit stål, bejdset Nej Statisk værdi A 2,97 cm² Statisk værdi ly 6,05 cm Statisk værdi lz 9,01 cm Statisk værdi Wy 2,91 cm² Statisk værdi Wz 4,4 cm² Udførelse Perforeret - Alle typer
