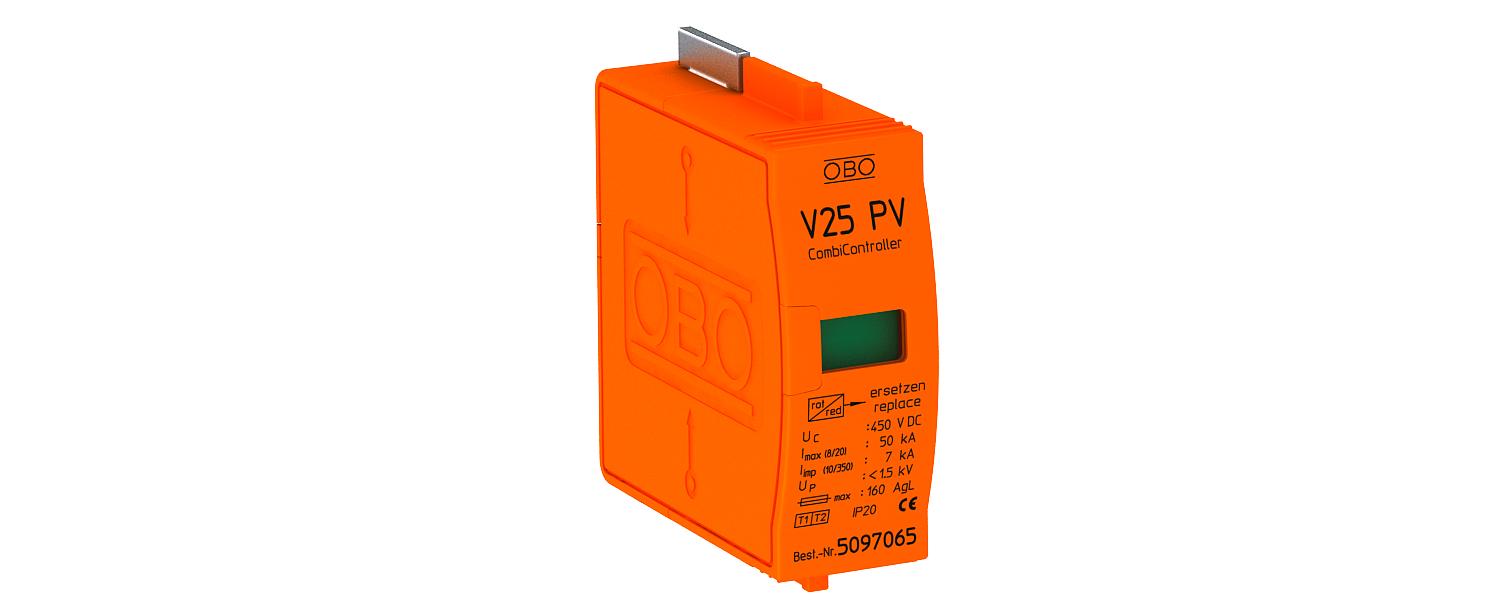

Solcelle overdel – lyn- og overspændingsafleder type 1+2 1 | 385 | IP20

Solcelle overdel – lyn- og overspændingsafleder type 1+2

Art.nr. 5097065 | EAN 4012195708896

Art.nr. / Type	5097065 / V25-B+C 0-450PV

Polernes udførelse	1

Maks. vedvarende spænding AC	385 V

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

CombiController øvre del - Type 1 + 2 kombinationsafskærmning til solcelleanlæg

• Til overspændingsbeskyttelse potentialudligning i henhold til IEC 60364-4-44
• Afladningskapacitet op til 7 kA (10/350) og 50 kA (8/20) pr. Pol
• Lavt DC-beskyttelsesniveau: <1,5 kV pr. Pol (Y-forbindelse: 3,0 KV og Uoc max = 900 V DC)
• Afleder, kan tilsluttes med termodynamisk frakoblingsanordning og optisk funktionsdisplay
• Indkapslede zinkoxid-varistor-afskærmere til brug i fordelerhuse
• Høj elektrisk ledningsevne med lang levetid

Anvendelse: solcelleanlæg med lynbeskyttelsessystem

Tekniske data

Teknisk data

CO₂ fodaftryk (GWP) fra vugge til port	0,1396 kg CO₂e / 1 Styk
Dimension	450V DC
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
LPZ	0→2
Lynstødstrøm (10/350 μs)	7 kA
Maks. forsikring	160 A
Maks. overstrømsbeskyttelse på netsiden	160

Maks. vedvarende spænding AC	385 V
Maks. vedvarende spænding DC	450 V
Maksimal afledningsstødstrøm (8/20 μs)	50 kA
Nominel afledningsstødstrøm (8/20 µs)	30 kA
Polernes udførelse	1
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 1+2
SPD iht. IEC 61643-1	class I+II
Udblæsende	Nej
Udførelse	1-polet, solcelle-overdel med Y-basis indtil 900V DC
