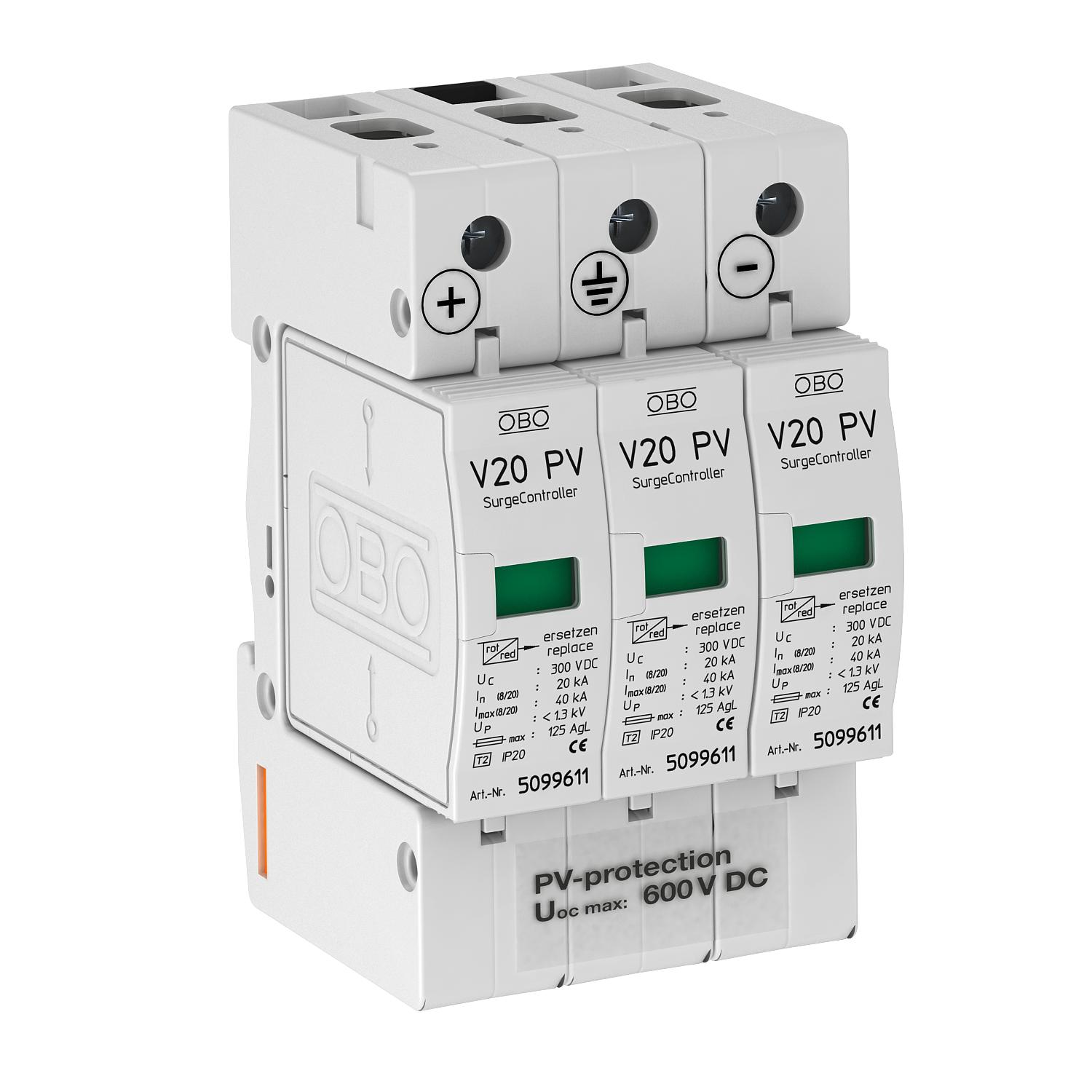

Solcelle-overspændingsbeskyttelse V20, 600 V DC 3 | IP20

Solcelle-overspændingsbeskyttelse V20, 600 V DC

Art.nr. 5094605 | EAN 4012195708872

Art.nr. / Type	5094605 / V20-C 3PH-600

Polernes udførelse	3

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

V20-overspændingsafleder type 2 til solcelle-anlæg

• Komplet enhed af stikbar varistor-afleder med afbryderanordning

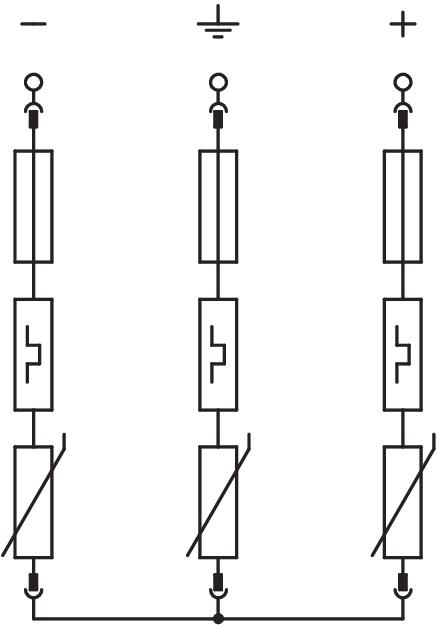

• Fejlresistent Y-kreds iht. VDE 0100-712 (EN 50539-12)
• Overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningsevne indtil 40 kA (8/20) pr. pol
• Lavt DC-beskyttelsesniveau: < 2,6 kV (Uoc maks = 600V DC)
• Afleder, stikbar med termodynamisk afbryder og optisk funktionsindikator
• Indkapslede zinkoxid-varistor-afledere til anvendelse i fordelerhuse

Anvendelse: PV-anlæg uden eller med separat lynbeskyttelsesanlæg

Tekniske data

Teknisk data

Beskyttelsesniveau leder - jord	< 2,6 V
Beskyttelsesniveau leder - leder	< 2,6 V
CO2 fodaftryk (GWP) fra vugge til port	1,0125 kg CO2e / 1 Styk
Dimension	600V DC
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Kontrolklasse type 2	Ja
Ledertværsnit fleksibel (fintrådet) min.	25 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	2,5 mm²
Ledningstype for overspændingsbeskyttelsesenheder	Energiledning DC (PV)

LPZ	1→2
Maks. forsikring	125 A
Maks. overstrømsbeskyttelse på netsiden	125
Maks. vedvarende spænding DC	600 V
Maksimal afledningsstødstrøm (8/20 μs)	40 kA
Monteringstype	DIN-skinne 35 mm
Netform	Øvrige
Nominel afledningsstødstrøm (8/20 µs)	20 kA
Polernes udførelse	3
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 2
SPD iht. IEC 61643-1	class II
Udblæsende	Nej
Udførelse	3-polet til PV-systemer
