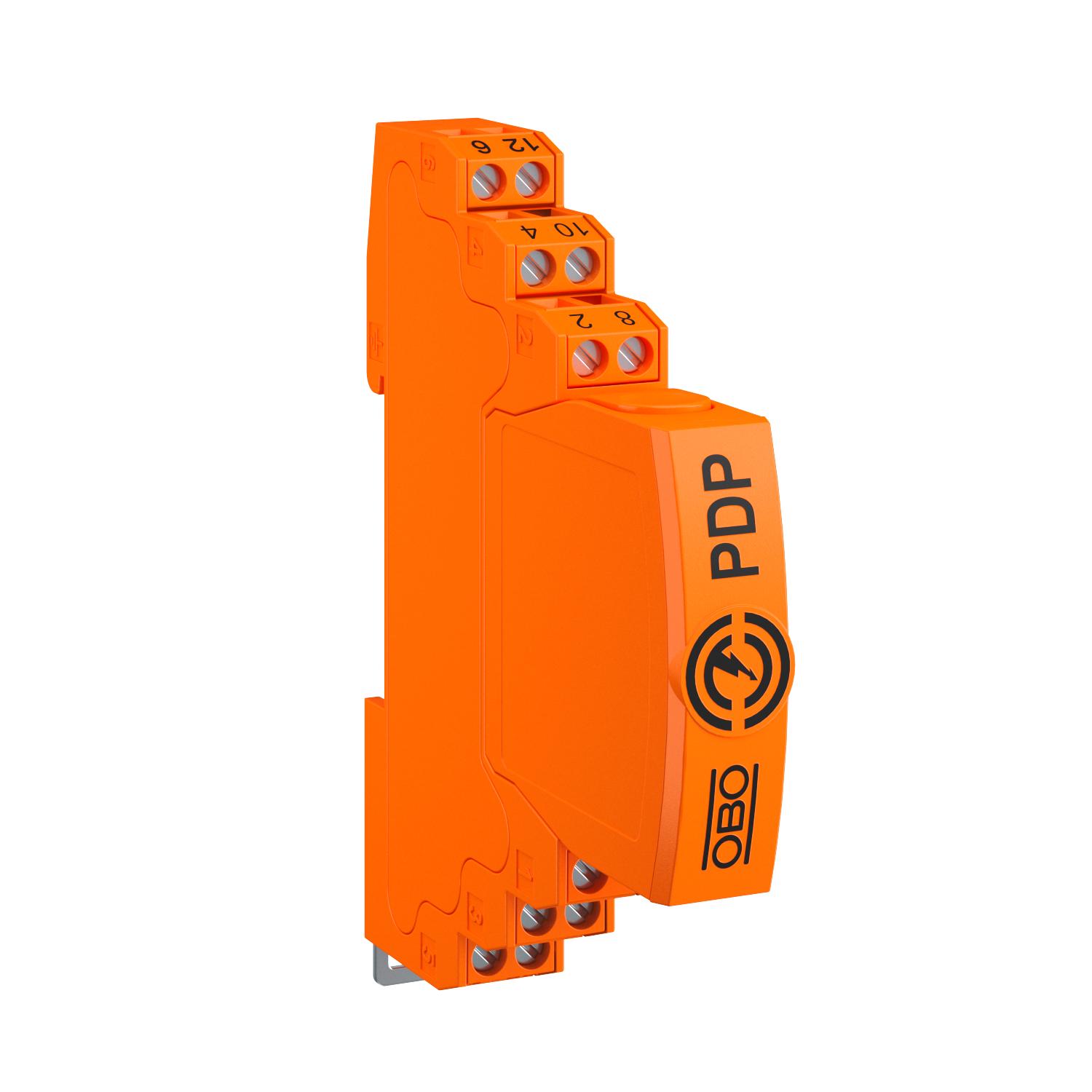

Stikbar dataledningsbeskyttelse, 2-polet, indirekte jording, 5 V
Art.nr. 5080309 | EAN 4012196741946
- Produkt beskrivelse
-
Produkt beskrivelseStikbar dataledningsbeskyttelse type 1+2/D1+C2 til anvendelse inden for måle-, styre- og reguleringsteknik
• Beskyttelsesenhed til flerleder-systemer
• Indirekte jordafskærmning
• Frekvensområde indtil 100 MHz
• Jording via topskinne eller tilslutningsledning muligt
• Lille bredde på 12,5 mm
• Høj anlægsdisponibilitet - ingen signalafbrydelse uden beskyttelsesmodul
Anvendelse: Universel lyn- og overspændingsbeskyttelse til dataoverføringsapparater inden for MSR-teknikken.
-
- Tekniske data
-
Teknisk data

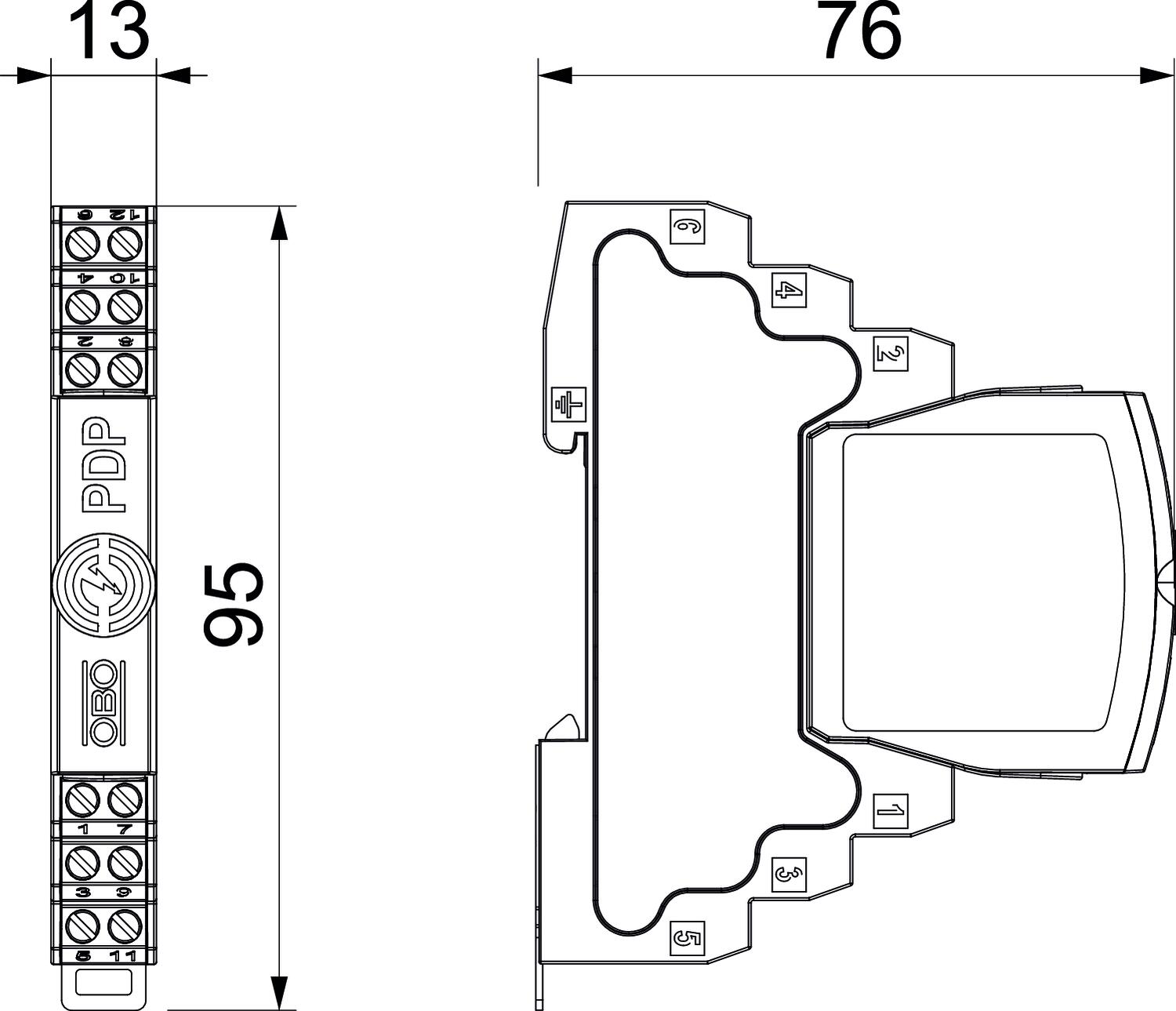

Afskærmning indirekte Antal poler 2 Beskyttelsesniveau leder - jord 1600 V Beskyttelsesniveau leder - leder 100 V Beskyttelsesniveau skærm - jord (S-PE) 1300 V Bredde 13 mm Dimension 5V Grænsefrekvens 100 MHz Højde 95 mm Impulsstrøm 2,5 kA Indikering på komponent Ingen Indskydningsdæmpning (Insertion loss) ≤3 dB Jording via: Tilslutningsledning/DIN-skinne Kapacitet (leder-jord) ≤30 pF Kapacitet (leder-leder) ≤30 pF Kapslingsklasse IP20 Kategorie Type 1+2 / D1+C2 Kontrolstandard IEC 61643-21 LPZ 0→2 Længde 76 mm Længdemodstand 1.2 ± 5% Maks. vedvarende spænding AC 4,2 V Maks. vedvarende spænding DC 6 V Montering indgang/udgang Skrueklemmer Nominel afledningsstødstrøm (8/20 µs) 10 kA Nominel afledt stødstrøm In efter C2 (total) 20 kA Nominel belastningsstrøm AC 0,425 A Nominel belastningsstrøm DC 0,6 A Samlet stødstrøm (10/350) 2,5 kA Samlet stødstrøm (8/20) 20 kA Seriemodstand pr. leder 1,2 Ω ± 5% Skærm tilslutning Ja SPD iht. EN 61643-11 Type 1+2 SPD iht. IEC 61643-1 class I+II SPD iht. IEC 61643-21 Klasse I+II / D1+C2 Stiksystem Klemme Stødstrømstyrke leder - jord 10 kV / 5 kA Stødstrømstyrke leder - leder 10 kV / 5 kA Temperaturanvendelsesområde maks. 80 °C Temperaturanvendelsesområde min. -40 °C Tilslutningstværsnit fleksibel maks. 1,5 mm² Tilslutningstværsnit, fleksibel min. 0,14 mm² Tilslutningstværsnit, flertrådet maks. 2,5 mm² Tilslutningstværsnit, flertrådet min. 0,14 mm² Tilslutningstværsnit, massiv maks. 2,5 mm² Tilslutningstværsnit, massiv min. 0,14 mm² Udførelse 2-polet - Alle typer
-
