TP-loftpendel A2
Art.nr. 6364848 | EAN 4012195617730
- Produkt beskrivelse
-

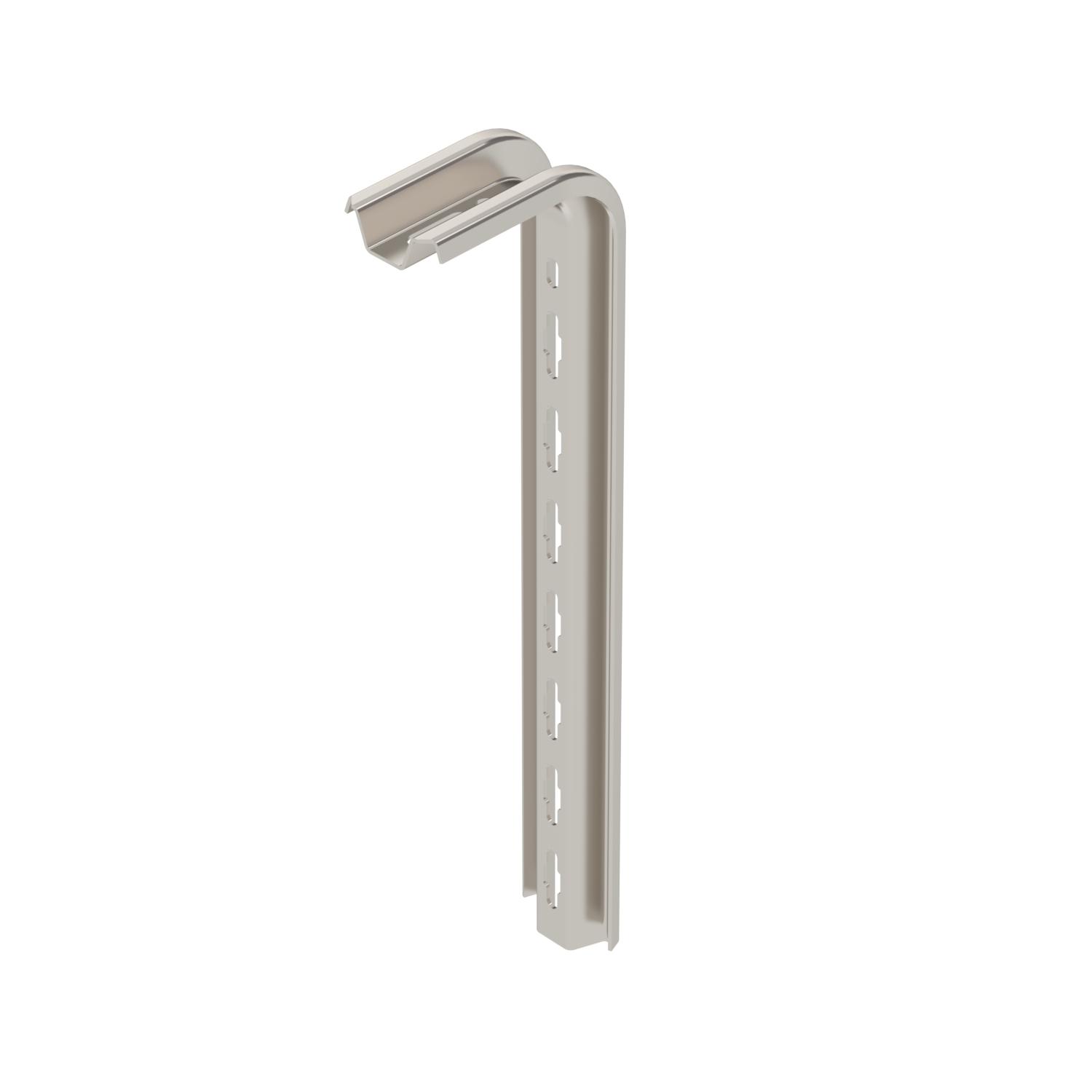

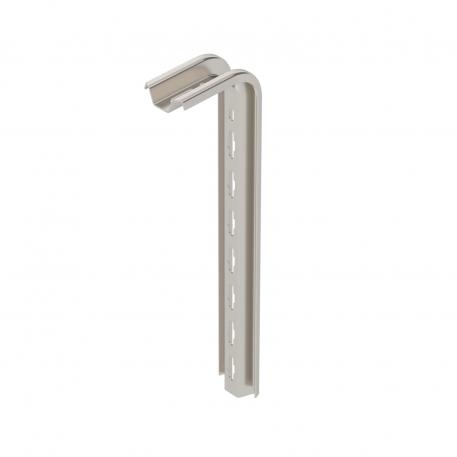

Produkt beskrivelseTP-pendel til fastgørelse i vandrette betondæk.
Af stabilitetsmæssige årsager skal afstandsstykket type DS 4 altid anvendes, hvis profilen fastgøres i loftet, eller profilen til forstærkning skrues sammen.
Vigtigt: Må kun bruges som konsol indtil en længde på 345 mm.
-
- Tekniske data
-
Teknisk data

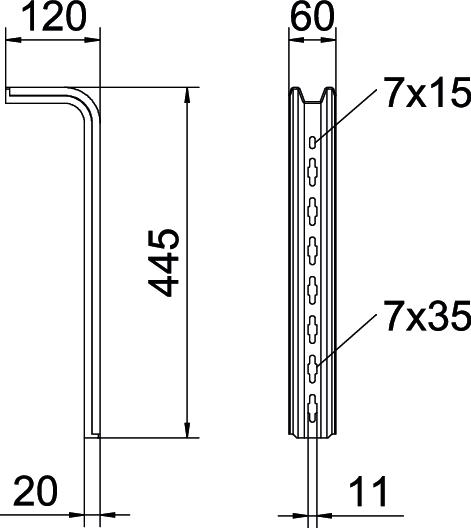

Bevarelse af funktionssikkerheden ved brand Nej Bredde 60 mm CO2 fodaftryk (GWP) fra vugge til port 3,6238 kg CO2e / 1 Styk Dimension L445mm Farve specialstål Højde 120 mm Længde 445 mm Mål L 445 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Udførelse S-profil Tekniske data
Belastningsdiagram TP-pendel type TPS
-
Nedbøjning af loftpendelspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Konsollængde i mm
-
Belastningskurve med pendellængder i mmm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskappe
TPS KS OR 6364625 10 Styk
Bræddebolt med skive og møtrik A2
FRS 10x25 TPS A2 6407537 50 Styk
Afstandsstykke A2
DS 4 A2 6416594 10 Styk - Downloads
-
