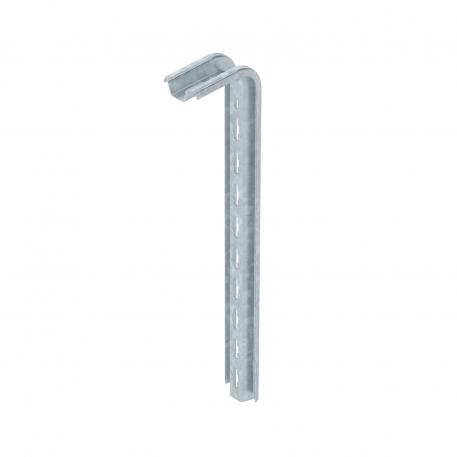

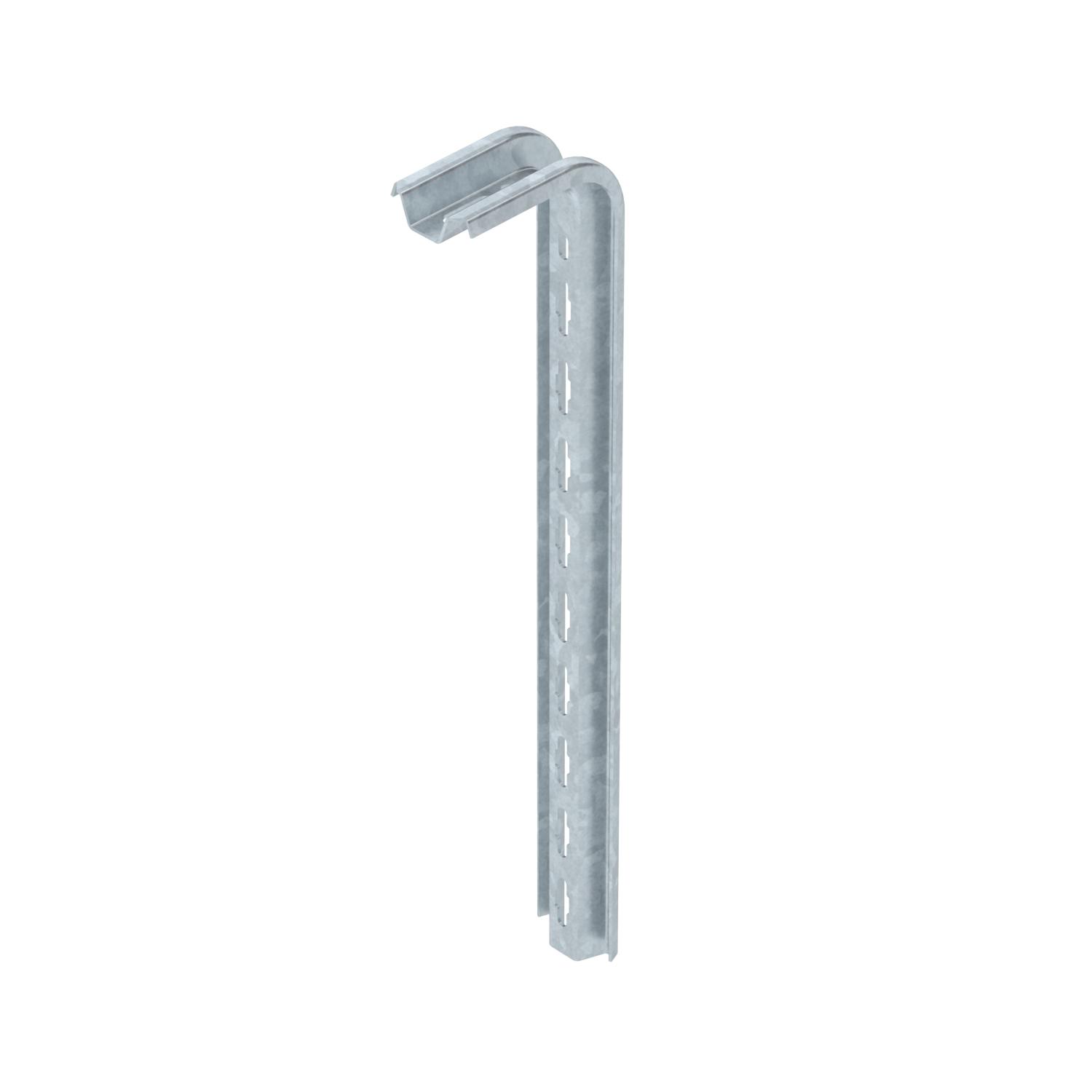

TP-loftpendel FT
Art.nr. 6364500 | EAN 4012196473779
- Produkt beskrivelse
-
Produkt beskrivelseTP-pendel til fastgørelse i vandrette betondæk.
Af stabilitetsmæssige årsager skal afstandsstykket type DS 4 altid anvendes, hvis profilen fastgøres i loftet, eller profilen til forstærkning skrues sammen.
Vigtigt: Må kun bruges som konsol indtil en længde på 345 mm.
-
- Tekniske data
-
Teknisk data

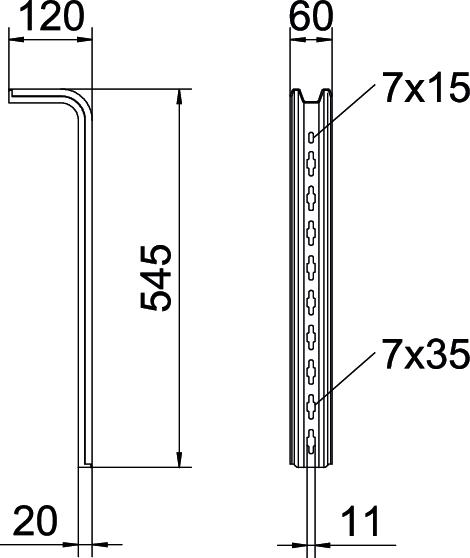

Bevarelse af funktionssikkerheden ved brand Nej Bredde 60 mm CO2 fodaftryk (GWP) fra vugge til port 1,8863 kg CO2e / 1 Styk Dimension L545mm Farve zinc Højde 120 mm Længde 545 mm Mål L 545 mm Materiale Stål Overflade Varmgalvaniseret Udførelse S-profil Tekniske data
Belastningsdiagram TP-pendel type TPS
-
Nedbøjning af loftpendelspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Konsollængde i mm
-
Belastningskurve med pendellængder i mmm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskappe
TPS KS OR 6364625 10 Styk
Fladrundskrue med skive og møtrik F
FRS 10x25 TPS F 6407536 50 Styk
Afstandsstykke FT
DS 4 FT 6416586 20 Styk - Downloads
-
Datablad TPS 545 FT / 6364500 , 0.18MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring TPS 545 FT / 6364500 , 0.13MB , pdfUK overensstemmenlseserklæring TPS 545 FT / 6364500 , 0.09MB , pdfREACH Overensstemmelseserklæring TPS 545 FT / 6364500 , 0.12MB , pdfRoHS Overensstemmelseserklæring TPS 545 FT / 6364500 , 0.12MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdfMonteringsvejledning Monteringsvejledning TP-pendelsystemer , 0.04MB , pdf
