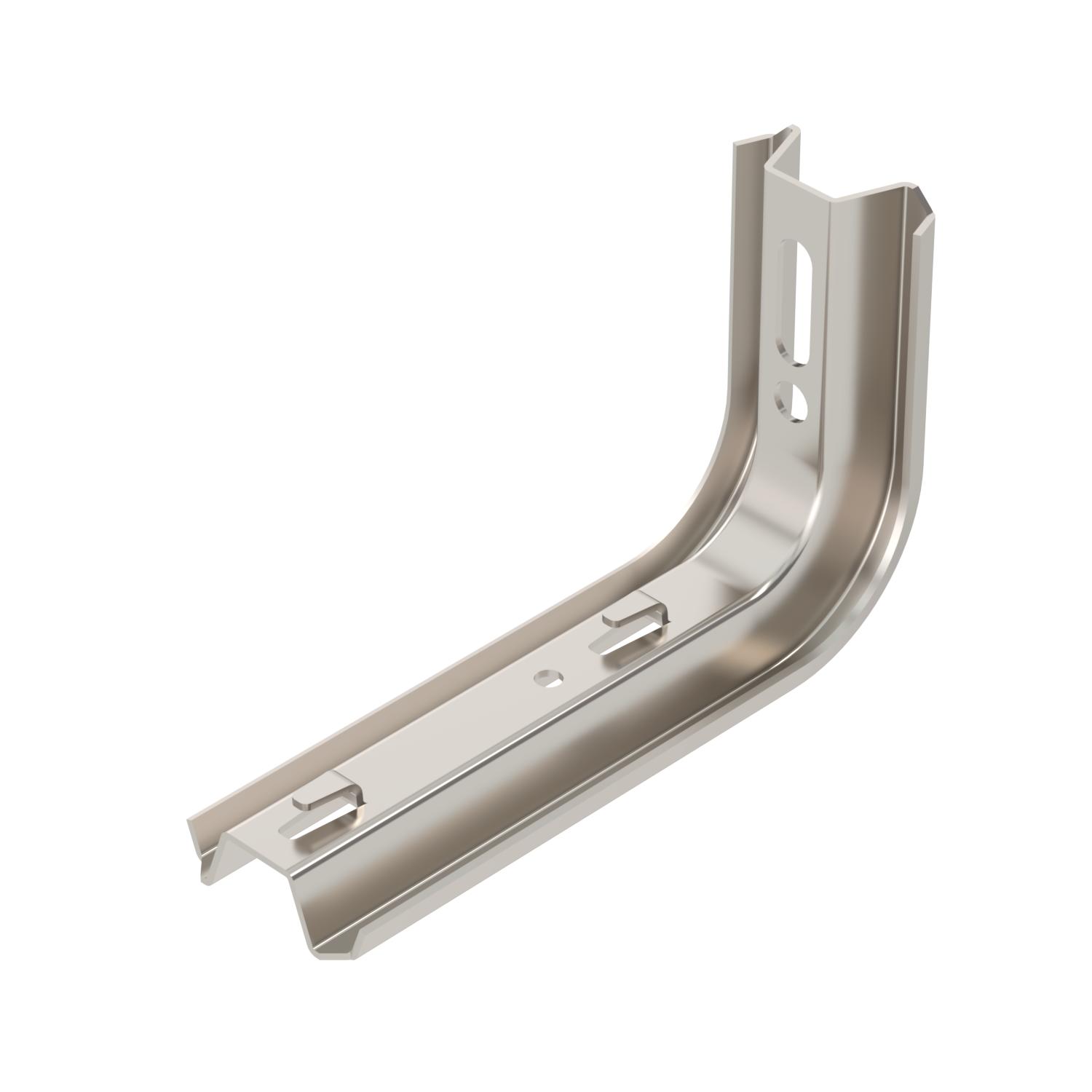

TP-pendel/konsol til væg- og loftpendel A2
Art.nr. 6366146 | EAN 4012195617792
- Produkt beskrivelse
-
Produkt beskrivelseTP-konsol med klemlaser til fastgørelse af gitterbakker uden brug af skruer.
Af stabilitetsmæssige årsager bør afstandsstykket type DS 4 altid anvendes, hvis konsollen fastgøres direkte i væggen eller profilerne skrues sammen.
-
- Tekniske data
-
Teknisk data

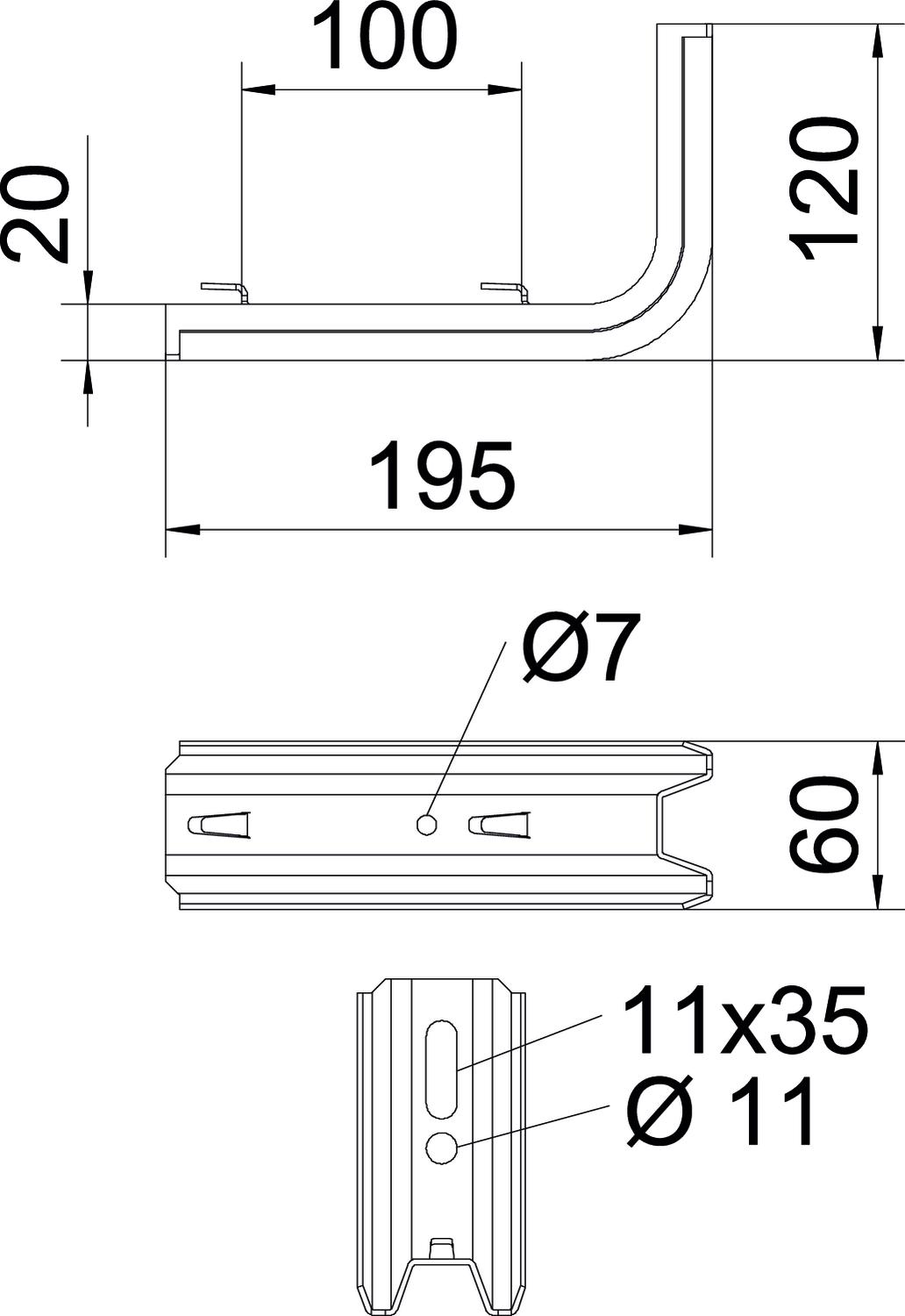

Bevarelse af funktionssikkerheden ved brand Nej Bredde 60 mm CO2 fodaftryk (GWP) fra vugge til port 1,9268 kg CO2e / 1 Styk Dimension B195mm F i kN 1 kN Farve specialstål Højde 120 mm Længde 195 mm Mål B 60 mm Mål H 120 mm Mål L 195 mm Maß W 100 mm Materiale Rustfrit stål 1.4301 Overflade blank, efterbehandlet Rustfrit stål, bejdset Nej Til bredde maks. 150 mm Til bredde min. 150 Tekniske data

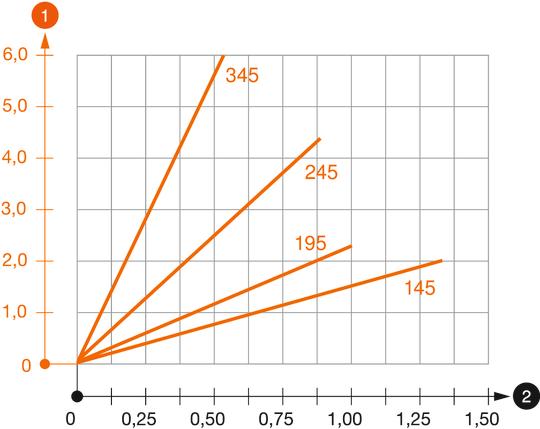

Belastningsdiagram konsol TPSAG
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Støttebredde i m
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Beskyttelseskappe
TPS KS OR 6364625 10 Styk

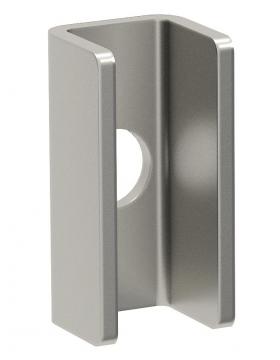

Afstandsstykke A2
DS 4 A2 6416594 10 Styk - Downloads
-
