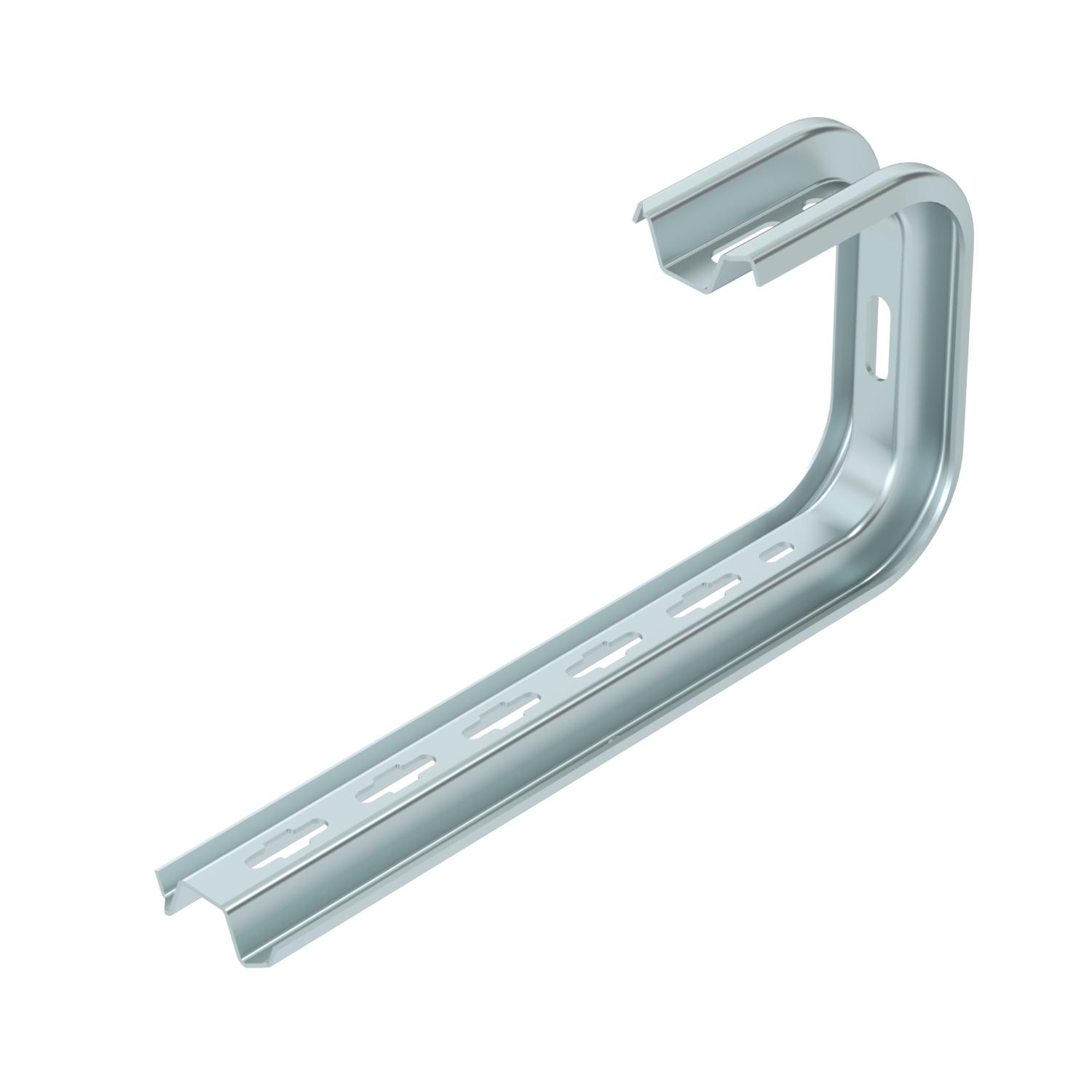

TP-væg- og loftsbøjle FS
Art.nr. 6363822 | EAN 4012196198733
- Produkt beskrivelse
-
Produkt beskrivelseTP væg- og loftsbøjle til universel fastgørelse.
-
- Tekniske data
-
Teknisk data

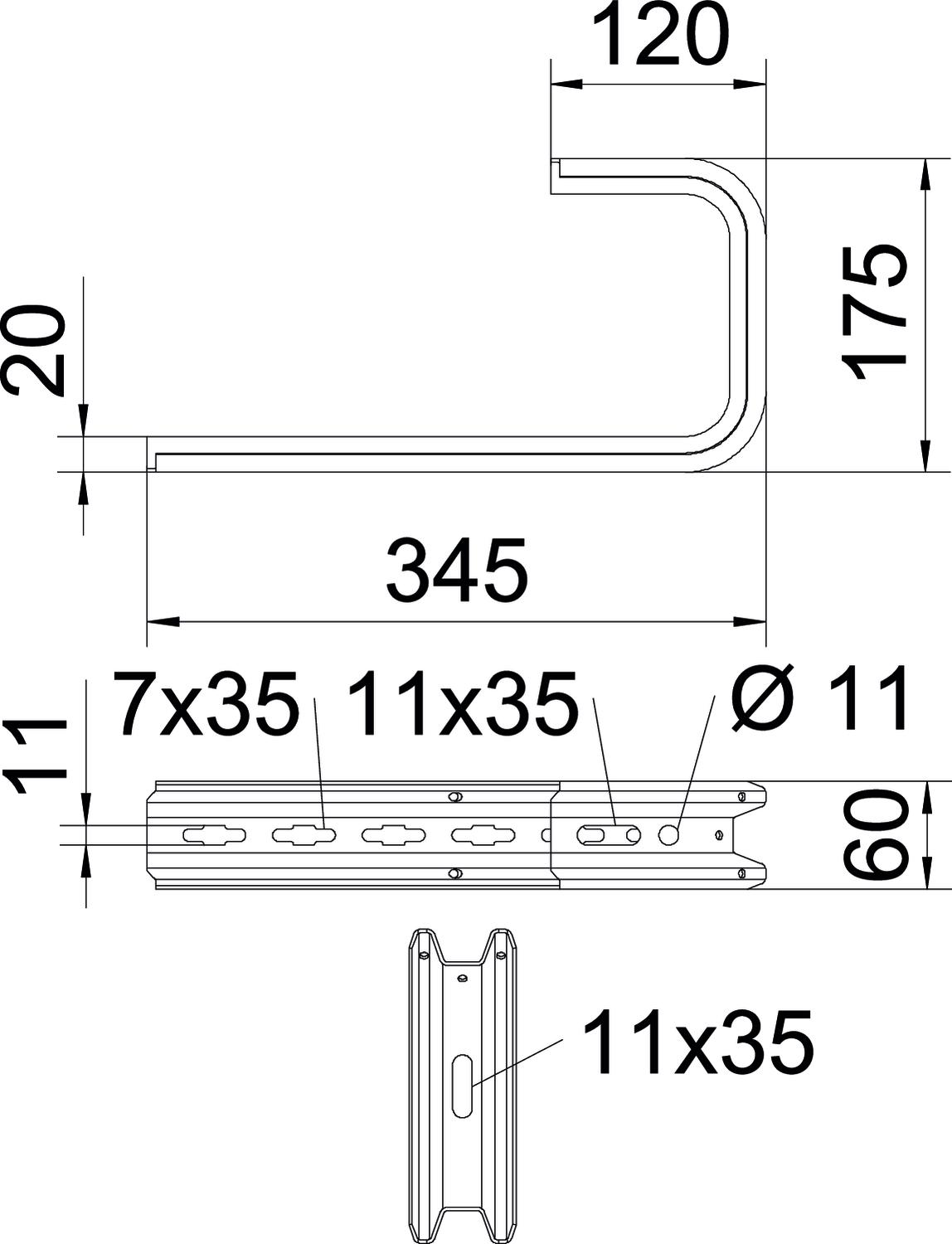

Bevarelse af funktionssikkerheden ved brand Nej Bredde 345 mm CO₂ fodaftryk (GWP) fra vugge til port 1,9161 kg CO₂e / 1 Styk Dimension B345mm Egnet til gitterbakke Ja Egnet til kabelbakke Ja Egnet til kabelstige Ja F i kN loft 0,5 kN F i kN væg 0,55 kN Farve zinc Højde 60 mm Indstillelig Nej Længde 345 mm Mål B 345 mm Mål H 175 mm Materiale Stål Overflade båndgalvaniseret Til bredde maks. 300 mm Til bredde min. 300 Udførelse Ophængsbøjle (C-bøjle) Tekniske data
Belastningsdiagram loftsbøjle TPD
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
Datablad TPD 345 FS / 6363822 , 0.27MB , pdfVejledning KTS cable tray systems , 1.61MB , pdfEU-overensstemmelseserklæring TPD 345 FS / 6363822 , 0.13MB , pdfREACH Overensstemmelseserklæring TPD 345 FS / 6363822 , 0.12MB , pdfRoHS Overensstemmelseserklæring TPD 345 FS / 6363822 , 0.12MB , pdfMonteringsvejledning Monteringsvejledning TP-pendelsystemer , 0.04MB , pdfMonteringsvejledning General information on the mounting , 2.65MB , pdf
