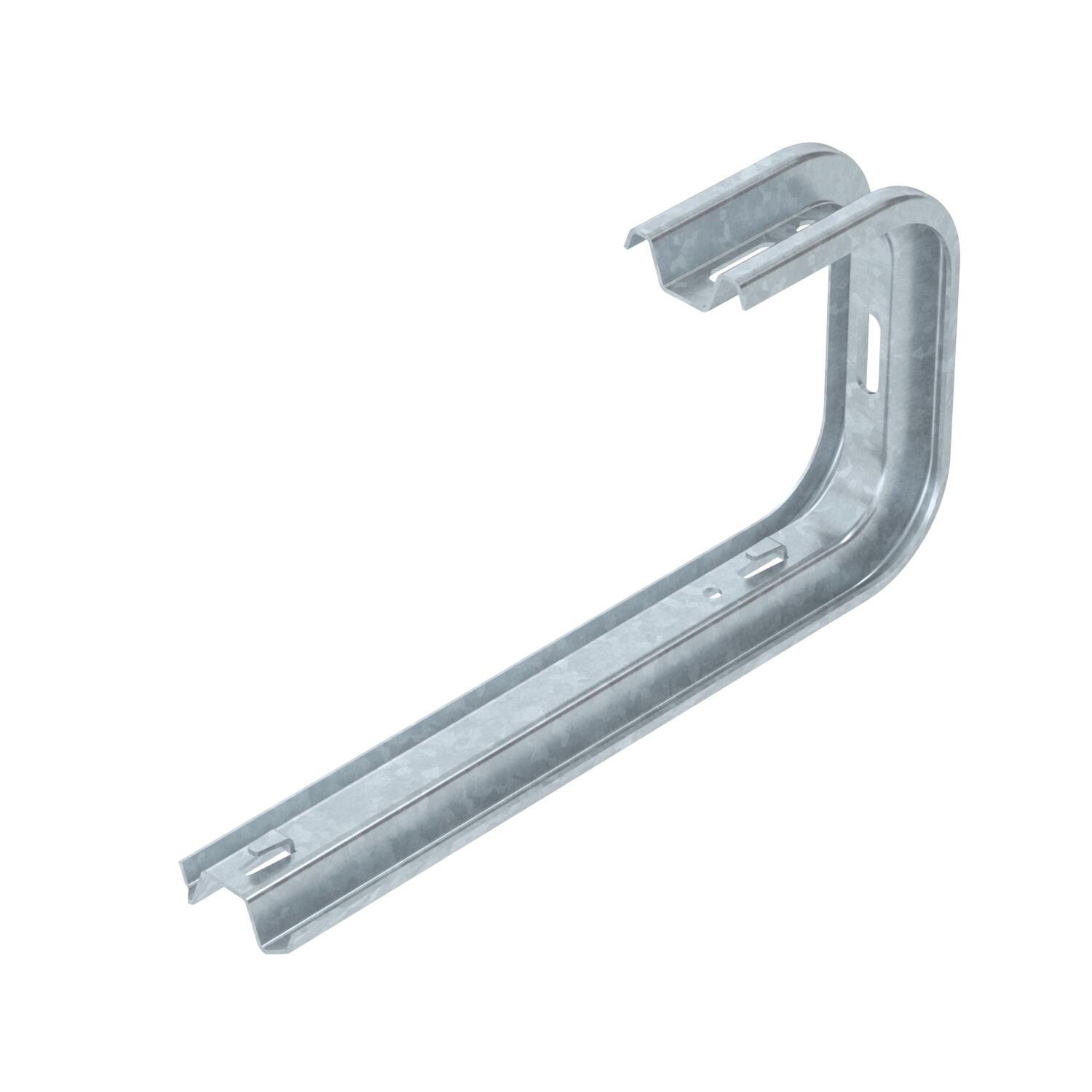

TP-væg- og loftsbøjle FT
Art.nr. 6365985 | EAN 4012195076926
- Produkt beskrivelse
-
Produkt beskrivelseTP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
-
- Tekniske data
-
Teknisk data

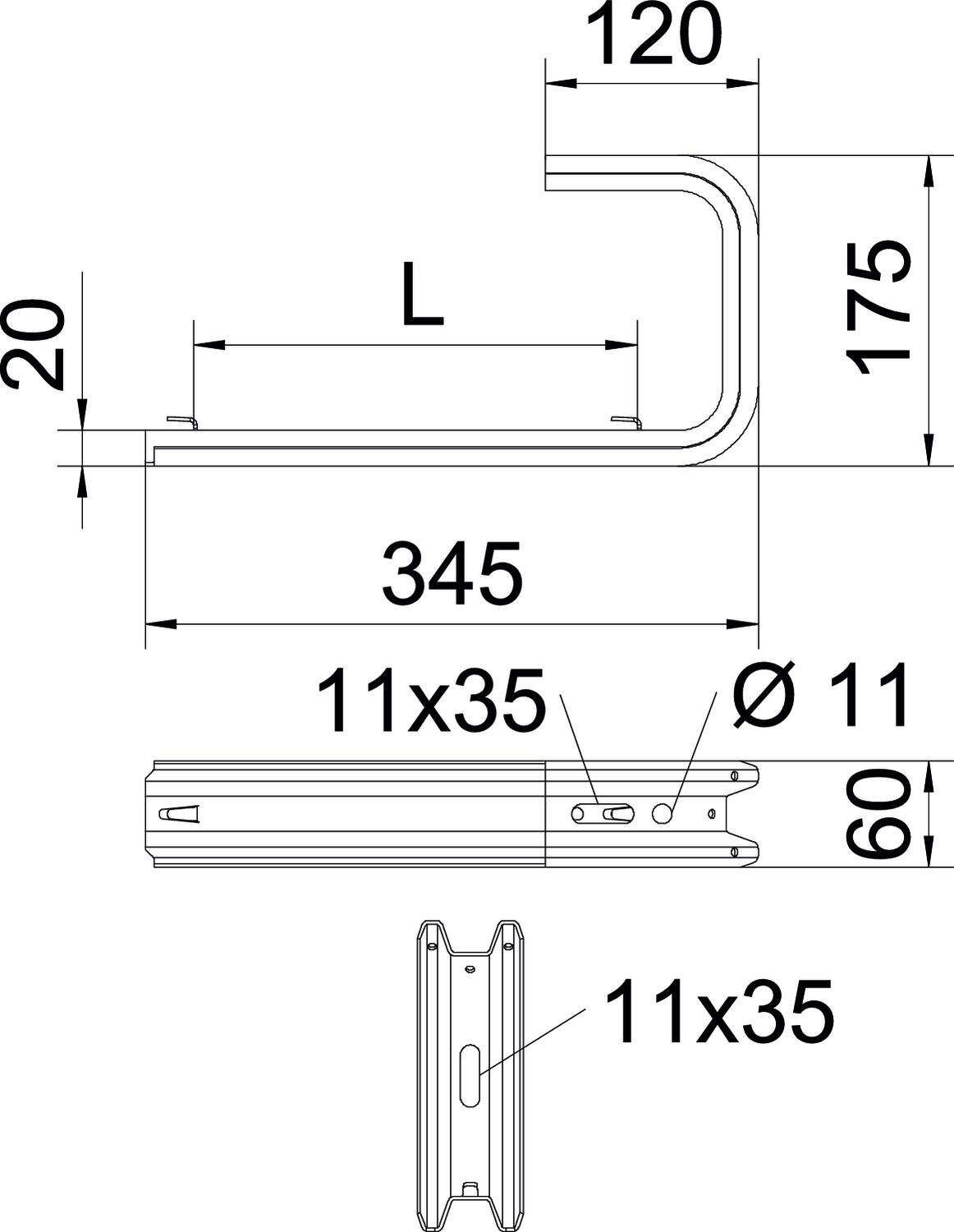

Bevarelse af funktionssikkerheden ved brand Nej Bredde 345 mm Dimension B345mm Egnet til gitterbakke Ja Egnet til kabelbakke Nej Egnet til kabelstige Nej F i kN loft 0,5 kN F i kN væg 0,55 kN Farve zinc Højde 60 mm Længde 175 mm Mål B 345 mm Mål L 250 mm Materiale Stål Overflade Varmgalvaniseret Til bredde maks. 300 mm Til bredde min. 300 Udførelse Ophængsbøjle (C-bøjle) Tekniske data
Belastningsdiagram loftsbøjle TPDG
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
