Træk- og forgreningsdåse UZD350-4 80 | 160 | 28 | 58 | Universel | Kvadratiske | 350 |

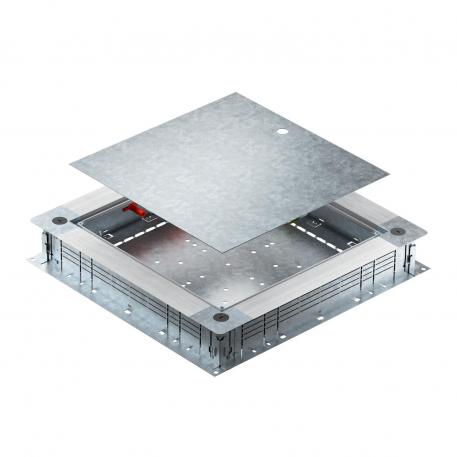

Træk- og forgreningsdåse UZD350-4

Art.nr. 7410023 | EAN 4012197375355

Art.nr. / Type

Afretningslagets tykkelse min.	80 mm

Afretningslagets tykkelse maks.	160 mm

Kanalhøjde min.

Kanalhøjde maks.

Udførelse med låg	Universel

Monteringsåbning til monteringsenhed	Kvadratiske

Størrelse

Produkt beskrivelse

Produkt beskrivelse

Træk- og -forgreningsdåser dækket af afretningslaget med sidevægge bestående af stålplader. Til montering af monteringsenheder i monteringsdækslet (skal bestilles separat). Kan nivelleres trinløst til en nominel afretningshøjde på 80 - 160 mm med den hurtige nivelleringsanordning. Cementafretningslaget kan bearbejdes så det flugter med kanten. Med mulighed for lydteknisk isolering efter cementafretning og med systemtilbehør også til anvendelse til tung belastning. Indføring af kabler og ledninger med den 2-delte EÜK-kanal.

Tekniske data

Teknisk data

Afretningslagets tykkelse maks.	160 mm
Afretningslagets tykkelse min.	80 mm
Antal komponenter, der kan indbygges	1
Dimension	500x480x80
Egnet til gulvkanaler	Ja
Egnet til gulvkanaler som er dækket med cement	Ja
Egnet til lukkede gulvkanaler i plan med gulvet	Nej
Gulvplade	Ja
Indbygningsåbning til tank på gulvet	Nej
Kan kobles fra	Ja
Kanalbredde maks.	350 mm
Kanalbredde min.	190 mm
Kanalhøjde maks.	58 mm
Kanalhøjde min.	28 mm
Kapslingsklasse (IP) i benyttet tilstand	IP20

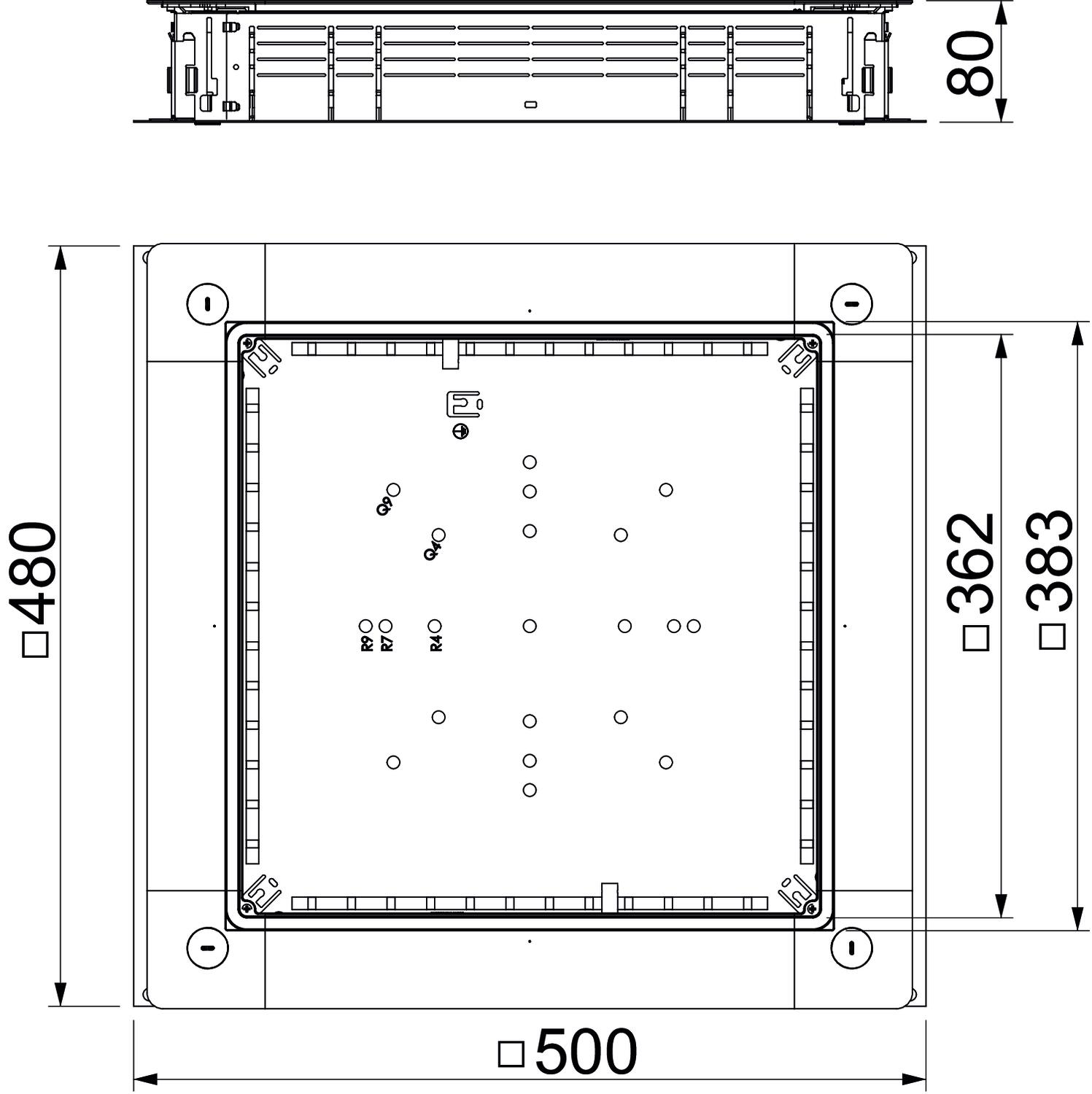

Mål A	480 mm
Mål a	362 mm
Mål b	383 mm
Mål B	500 mm
Materiale	Stål
Min. cementtykkelse	80
Monteringsåbning til monteringsenhed	Kvadratiske
Nivelleringsområde maks.	160 mm
Nivelleringsområde min.	80 mm
Overflade	båndgalvaniseret
Størrelse	350 mm
til rørtilslutning	Nej
Tætningsmonteringsmulighed	Ja
Udførelse med låg	Universel

Alle typer

Alle typer

Type	Afretningslagets tykkelse min.	Afretningslagets tykkelse maks.	Kanalhøjde min.	Kanalhøjde maks.	Udførelse med låg	Monteringsåbning til monteringsenhed	Størrelse	Art.nr.	Mængde	Min. salgsenhed
UZD250-4	80 mm	160 mm	28 mm	58 mm	Universel	Kvadratiske	250 mm	7410022	Styk	1 Styk
UZD350-4	80 mm	160 mm	28 mm	58 mm	Universel	Kvadratiske	350 mm	7410023	Styk	2 Styk
UZD350-4 R	80 mm	160 mm	-	-	Universel	Kvadratiske	350 mm	7410025	Styk	1 Styk
UZD250-4 R	80 mm	160 mm	-	-	Universel	Kvadratiske	250 mm	7410026	Styk	1 Styk

Tilbehør

Tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

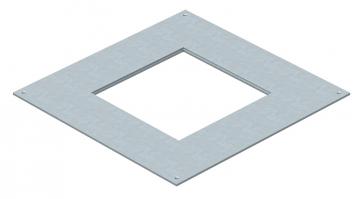

Monteringsdæksel 350 nominel størrelse 4	DUG 350-3 4	7400505	Styk	1 Styk

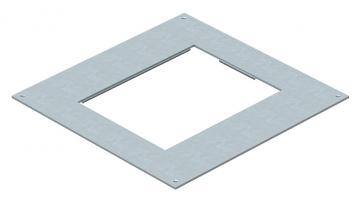

Monteringsbøjle 350 nom. størrelse 6	DUG 350-3 6	7400509	Styk	1 Styk

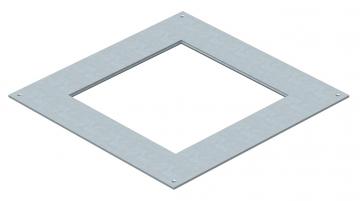

Monteringsbøjle 350 nom. størrelse 9	DUG 350-3 9	7400513	Styk	1 Styk

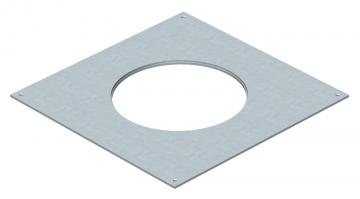

Monteringsbøjle 350 nom. størrelse R4	DUG 350-3 R4	7400517	Styk	1 Styk

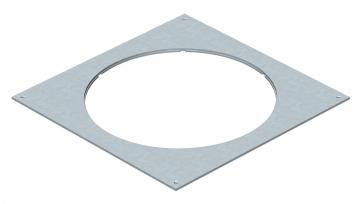

Monteringsbøjle 350 nom. størrelse R7	DUG 350-3 R7	7400533	Styk	1 Styk
Monteringsbøjle 350 nom. størrelse R9	DUG 350-3 R9	7400549	Styk	1 Styk
Tilslutningsvinkel til beskyttelsesleder	8AWR	6288704	Styk	10 Styk
