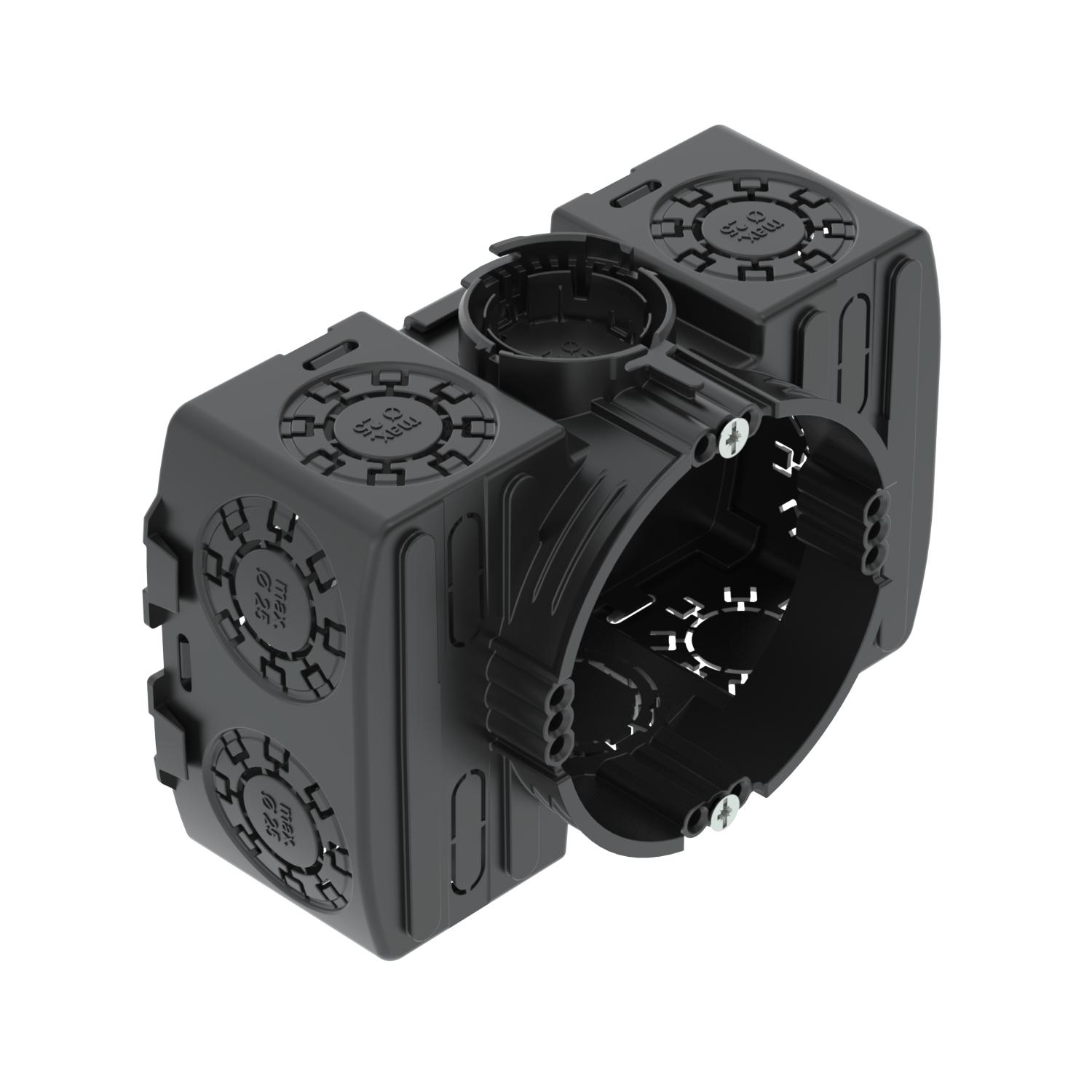

UP forsænket elektronikdåse 46, firkantet, med klemplads på siden

Art.nr. 2003725 | EAN 4012196863815

2003725 / UE 46
50 mm
61 mm
20/25 mm
16
Tilbage til oversigten
Produkt beskrivelse
Produkt beskrivelse
Forsænket elektronikdåse med klemplads til siden, firkantet form, til anvendelse i murværk med en dybde på mindst 50 mm.

• Stik med bajonetlås, der kan kobles på begge sider
• 10 rørgennemføringer Ø 20 og 25 mm
• 2 indgange op til Ø 20 mm i gulvet
• 4 indgange til flade kabler/ribbede kabler
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Halogenfri, uden klor, fluor og brom
  • Brandhæmmende 650°C
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • Kapslingsklasse IP 30
  • Diameter 60 mm
  • Nominelt tværsnit 1,5-2,5 mm²
  • Nominel spænding 400 V
Tekniske data

Teknisk data

Antal indføringer 16
Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C
Bredde 76 mm
CO2 fodaftryk (GWP) fra vugge til port 0,1666 kg CO₂e / 1 Styk
Diameter 61 mm

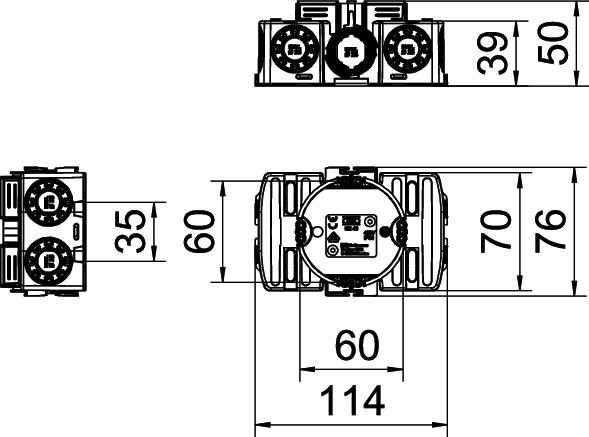

Dimension Ø60xH50x114
Dimensioneringsspænding 400 V
Dækselfastgørelse Skruer
Farve dybsort
Fastgørelse af enheder Skruer
Form Firkantet
Halogenfri Ja
Husgennemføringens type Udknæksåbning
Højde 50 mm
Indføring bagfra Ja
Indføringstype NYM-kabeler, datakabler og rør
Kapslingsklasse IP30
Kombi-indføringer Ø 20 / 25 mm 10
Komponentskrueafstand 60 mm
Låg Uden
Lufttæt Nej
Længde 114 mm
Materiale Polypropylen
Med skruer Ja
Med sømlaske Nej
Nominelt tværsnit maks. 2,5 mm²
Nominelt tværsnit min. 1,5 mm²
Rørindføringer Ø 20 mm 2
Slagfast Ja
til rørdiameter 20/25 mm
Alle typer

Alle typer

Type Højde Diameter til rørdiameter Antal indføringer Art.nr. Mængde Min. salgsenhed
UE 46 50 mm 61 mm 20/25 mm 16 2003725
10 Styk
Tilbehør

Montage tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed
UP pudsudligningsring 12 mm, installationsdåse UP pudsudligningsring 12 mm, installationsdåse ZU 12-PR 2003742
25 Styk
UP pudsudligningsring 24 mm, installationsdåse UP pudsudligningsring 24 mm, installationsdåse ZU 24-PR 2003744
25 Styk
UP signaldæksel forsænkede dåser, enkelt UP signaldæksel forsænkede dåser, enkelt ZU 60-SD 2003760
50 Styk
