UP forsænket elektronikdåse 66, lufttæt 67 | 61 | 20/25 mm | 24

UP forsænket elektronikdåse 66, lufttæt

Art.nr. 2003727 | EAN 4012196856596

Art.nr. / Type	2003727 / UE 66-L

Højde	67 mm

Diameter	61 mm

til rørdiameter	20/25 mm

Antal indføringer	24

Produkt beskrivelse

Produkt beskrivelse

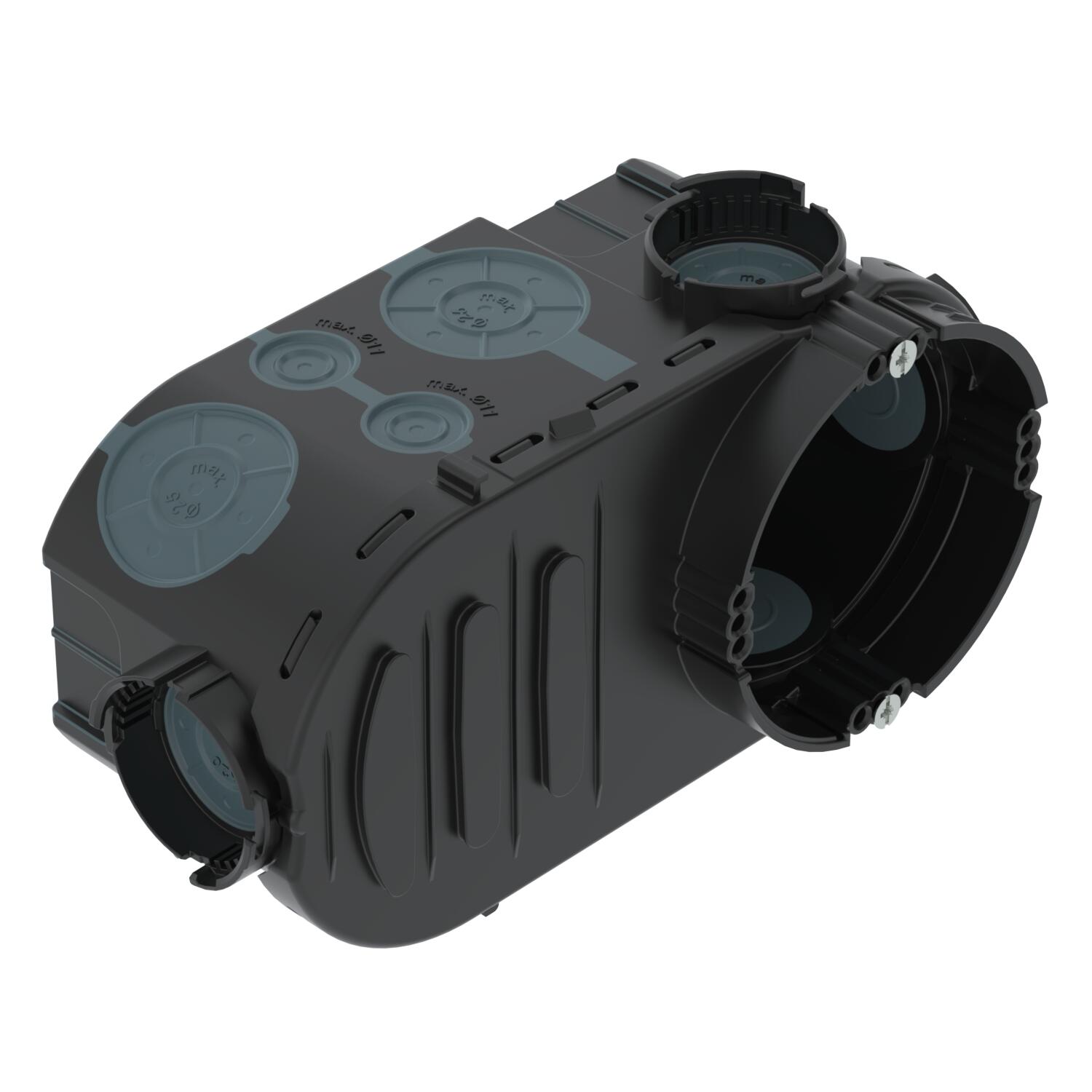

Forsænket elektronikdåse med ekstra plads og lufttætte membranindføringer, til anvendelse i murværk med en dybde på mindst 67 mm.

• mit 4 koppelbaren Verbindungsstutzen mit Bajonettverschluss
• 4 Kombi-Rohreinführungen Ø 20 und 25 mm
• 4 Einführungen bis Ø 20 mm
• 14 Einführungen bis Ø 11 mm
• 2 Einführungen bis Ø 20 mm im Boden
• Trennwand für unterschiedliche Spannungen, mit Ausbrechöffnungen
• 4 x 3 Schraubdome
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.

Tekniske data

Teknisk data

Antal indføringer	24
Brandhæmmede	iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C
Diameter	61 mm
Dimension	Ø60xH67x148
Dimensioneringsspænding	400 V
Dækselfastgørelse	Skruer
Farve	Dybsort / blågrå
Fastgørelse af enheder	Skruer
Form	Oval
Halogenfri	Ja
Husgennemføringens type	Indføringsmembran
Indføring bagfra	Ja
Indføringstype	NYM-kabeler, datakabler og rør

Kapslingsklasse	IP30
Kombi-indføringer Ø 20 / 25 mm	4
Låg	Uden
Lufttæt	Ja
Materiale	Polypropylen / termoplastisk elastomer
Med skruer	Ja
Med sømlaske	Nej
Nominelt tværsnit maks.	2,5 mm²
Nominelt tværsnit min.	1,5 mm²
Rørindføringer Ø 20 mm	6
Slagfast	Nej
til rørdiameter	20/25 mm

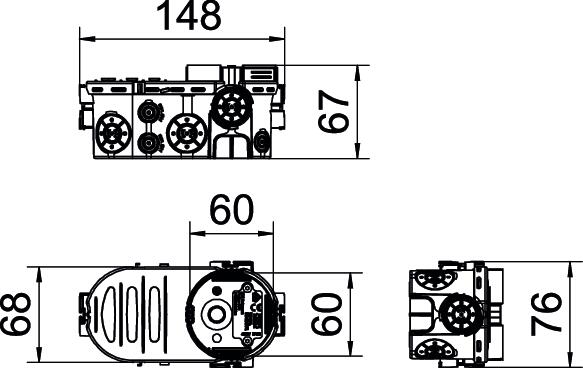

Dimensioner

Bredde	76 mm
Højde	67 mm

Længde	148 mm

CO2-aftryk (Product Carbon Footprint)

Beregningsdato CO2-værdi	2025-05-14T00:00:00.000+0200
CO2 fodaftryk (GWP) fra vugge til port	0,2653 kg CO2e / 1 Styk
CO₂ Footprint (GWP)	0,2653 kg CO₂e

Declared Unit (LCA)	Styk
Declared Unit Quantity (LCA)	1

Alle typer

Alle typer

Type	Højde	Diameter	til rørdiameter	Antal indføringer	Art.nr.	Mængde	Min. salgsenhed
UE 66-L	67 mm	61 mm	20/25 mm	24	2003727	Styk	10 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
UP pudsudligningsring 12 mm, installationsdåse	ZU 12-PR	2003742	Styk	25 Styk
UP pudsudligningsring 24 mm, installationsdåse	ZU 24-PR	2003744	Styk	25 Styk
UP signaldæksel forsænkede dåser, enkelt	ZU 60-SD	2003760	Styk	50 Styk
