UP forsænket elektronikdåse 66, med klemplads 66 | 60 | 20/25 mm | 22

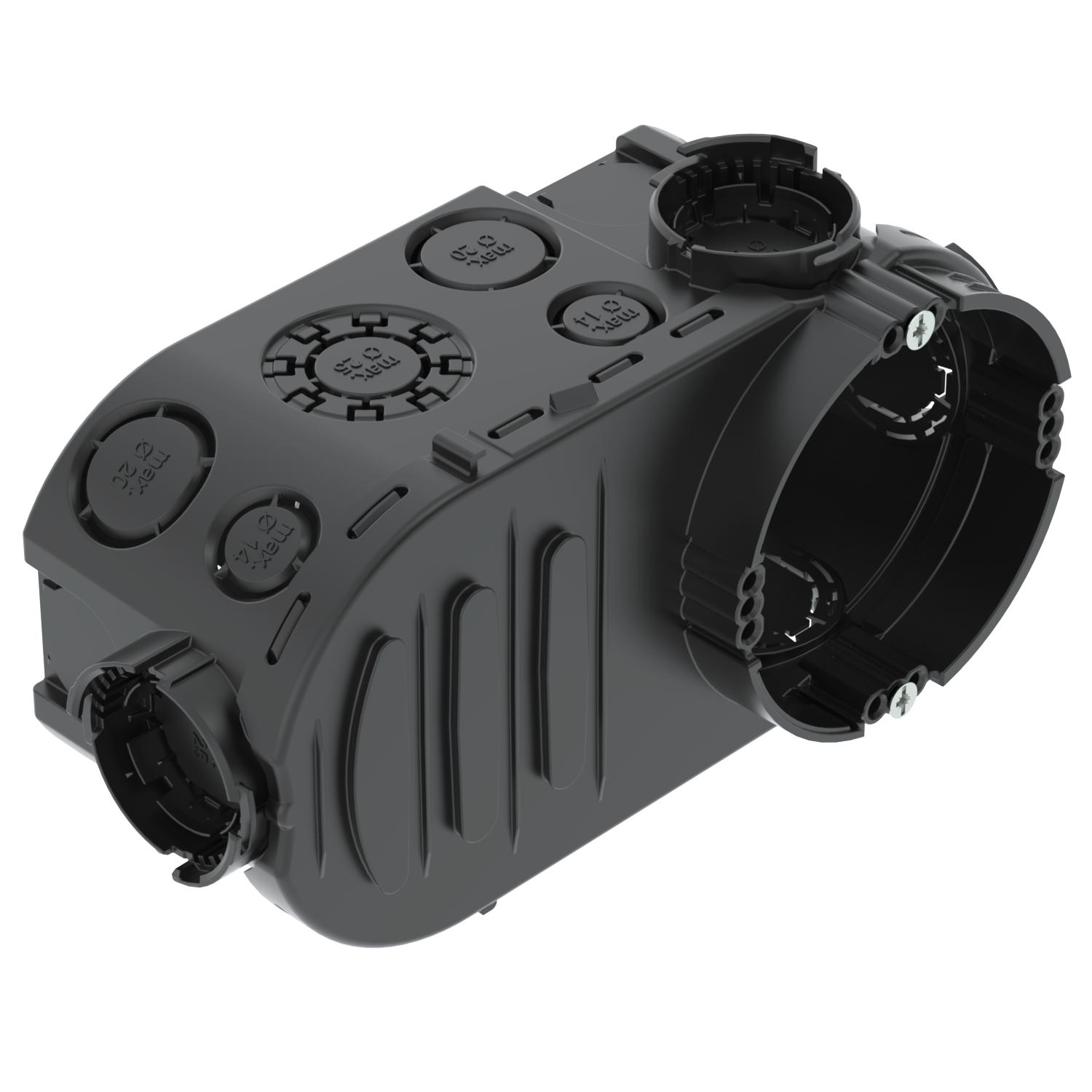

UP forsænket elektronikdåse 66, med klemplads

Art.nr. 2003726 | EAN 4012196856565

Art.nr. / Type	2003726 / UE 66

Højde	66 mm

Diameter	60 mm

til rørdiameter	20/25 mm

Antal indføringer	22

Produkt beskrivelse

Produkt beskrivelse

Forsænket elektronikdåse med ekstra klemplads, til anvendelse i murværk med en dybde på mindst 66 mm.

• med 4 forbindelige stik med bajonetlås
• 6 rørgennemføringer Ø 20 og 25 mm
• 8 indgange op til Ø 20 mm
• 6 indgange op til Ø 14 mm
• 2 indgange op til Ø 20 mm i bunden
• Skillevæg til forskellige spændinger
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.

Tekniske data

Teknisk data

Antal indføringer	22
Brandhæmmede	iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C
Bredde	76 mm
CO₂ fodaftryk (GWP) fra vugge til port	0,3613 kg CO₂e / 1 Styk
Diameter	60 mm

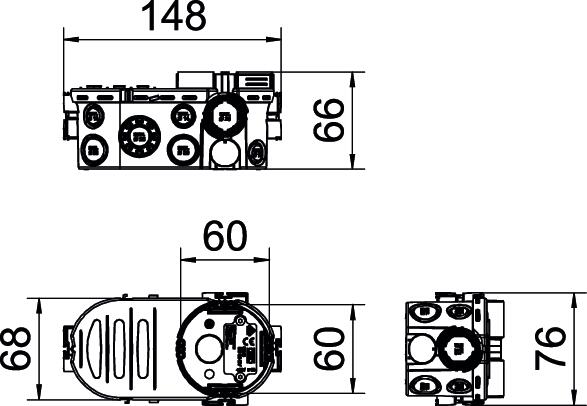

Dimension	Ø60xH66x148
Dimensioneringsspænding	400 V
Dækselfastgørelse	Skruer
Farve	dybsort
Fastgørelse af enheder	Skruer
Form	Oval
Halogenfri	Ja
Husgennemføringens type	Udknæksåbning
Højde	66 mm
Indføring bagfra	Ja

Indføringstype	NYM-kabeler, datakabler og rør
Kapslingsklasse	IP30
Kombi-indføringer Ø 20 / 25 mm	6
Låg	Uden
Lufttæt	Nej
Længde	148 mm
Maks. Ledertværsnit	2,5 mm²
Materiale	Polypropylen
Med skruer	Ja
Med sømlaske	Nej
Nominelt tværsnit maks.	2,5 mm²
Nominelt tværsnit min.	1,5 mm²
Rørindføringer Ø 20 mm	10
Slagfast	Ja
til rørdiameter	20/25 mm

Alle typer

Alle typer

Type	Højde	Diameter	til rørdiameter	Antal indføringer	Art.nr.	Mængde	Min. salgsenhed
UE 66	66 mm	60 mm	20/25 mm	22	2003726	Styk	10 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

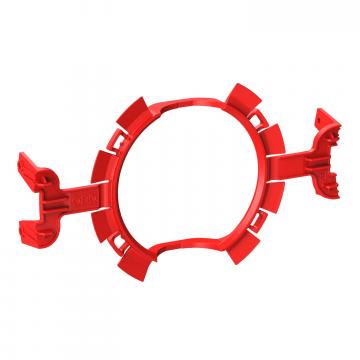

UP Quick-Fix	ZU 60-QF	2003740	Styk	25 Styk

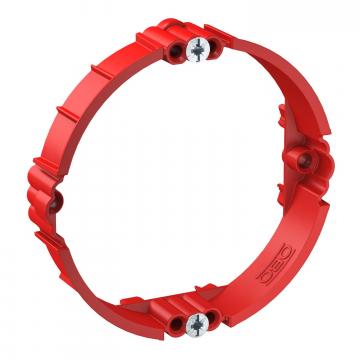

UP pudsudligningsring 12 mm, installationsdåse	ZU 12-PR	2003742	Styk	25 Styk

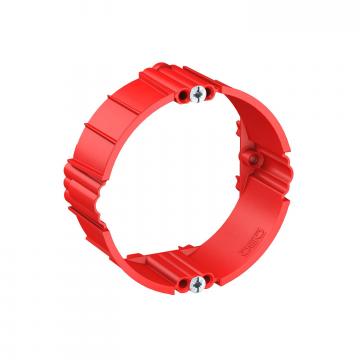

UP pudsudligningsring 24 mm, installationsdåse	ZU 24-PR	2003744	Styk	25 Styk

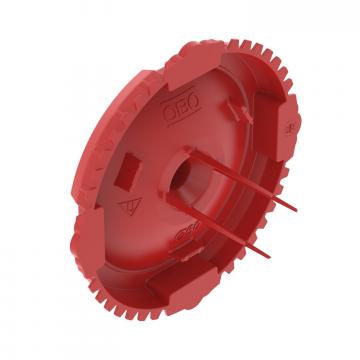

UP signaldæksel forsænkede dåser, enkelt	ZU 60-SD	2003760	Styk	50 Styk
