UP forsænket installationsdåse 46 46 | 60 | 20/25 mm | 7

UP forsænket installationsdåse 46

Art.nr. 2003700 | EAN 4012196689897

Art.nr. / Type	2003700 / UG 46

Højde	46 mm

Diameter	60 mm

til rørdiameter	20/25 mm

Antal indføringer	7

Produkt beskrivelse

Produkt beskrivelse

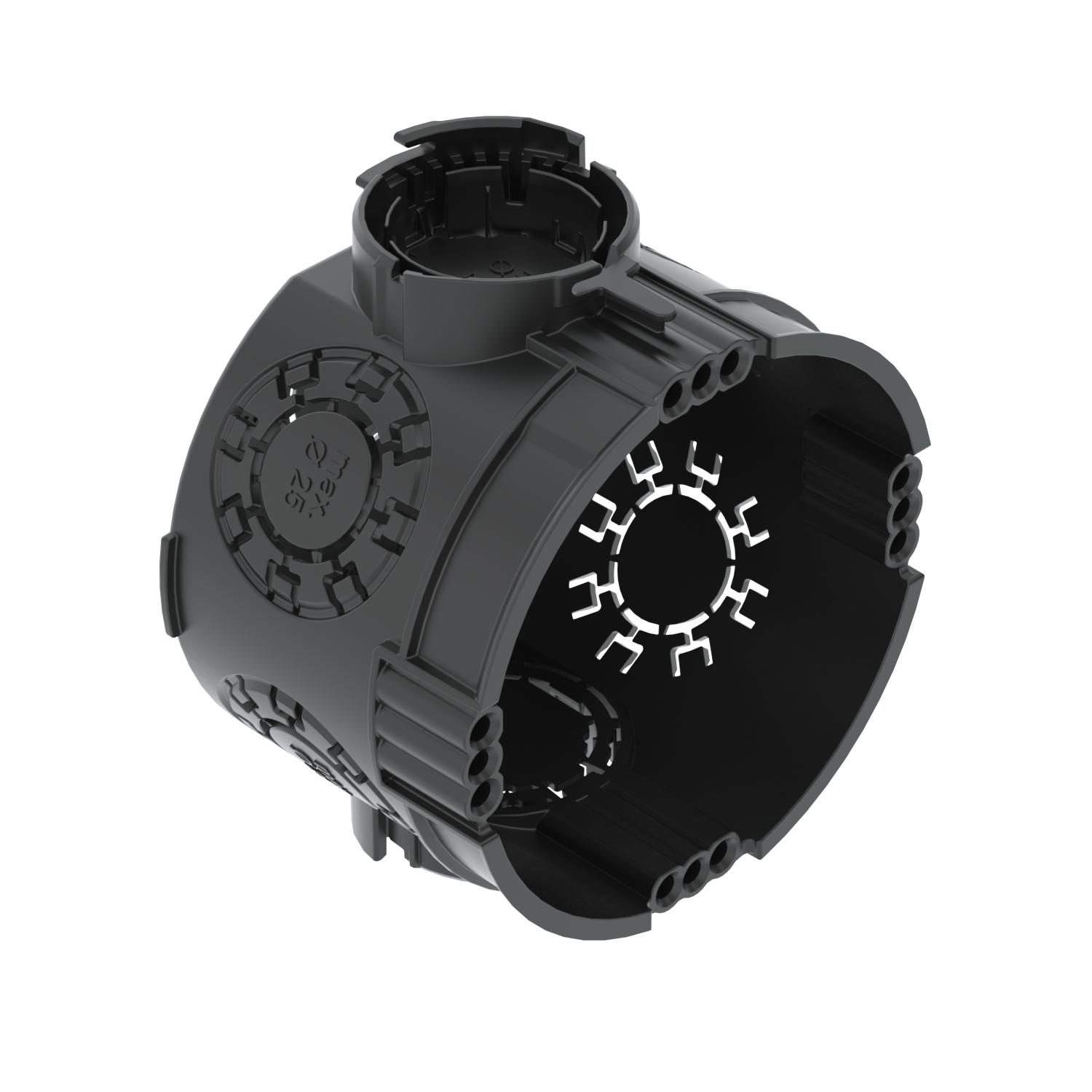

Forsænket installationsdåse til anvendelse i murværk med en dybde på mindst 46 mm.

• Stik med bajonetlås, der kan kobles på begge sider
• 6 kombinationsrørgennemføringer Ø 20 og 25 mm
• 1 indgang op til Ø 20 mm i bunden
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.

Tekniske data

Teknisk data

Antal indføringer	7
Belægning	Uden
Brandhæmmede	iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C
CO2 fodaftryk (GWP) fra vugge til port	0,0703 kg CO₂e / 1 Styk
Diameter	60 mm

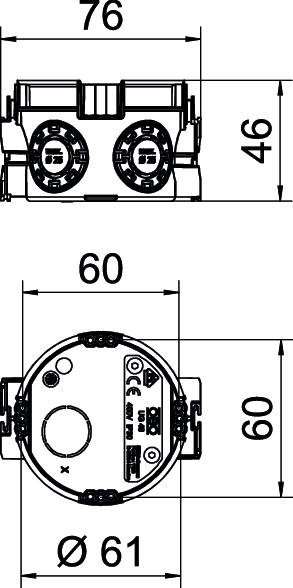

Dimension	Ø60mm, H46mm
Dimensioneringsspænding	400 V
Farve	dybsort
Fastgørelse af enheder	Skruer eller spredekløer
Form	Rund
Halogenfri	Ja
Husgennemføringens type	Udknæksåbning
Højde	46 mm
Indføring bagfra	Ja

Indføringstype	Kabel, dataledninger og rør
Kapslingsklasse	IP30
Kombi-indføringer Ø 20 / 25 mm	6
Låg	Uden
Lufttæt	Nej
Materiale	Polypropylen
Med skruer	Nej
Med sømlaske	Nej
Nominelt tværsnit maks.	2,5 mm²
Nominelt tværsnit min.	1,5 mm²
Rørindføringer Ø 20 mm	1
Slagfast	Ja
til rørdiameter	20/25 mm

Alle typer

Alle typer

Type	Højde	Diameter	til rørdiameter	Antal indføringer	Art.nr.	Mængde	Min. salgsenhed
UG 46	46 mm	60 mm	20/25 mm	7	2003700	Styk	25 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
UP Quick-Fix	ZU 60-QF	2003740	Styk	25 Styk
UP pudsudligningsring 12 mm, installationsdåse	ZU 12-PR	2003742	Styk	25 Styk
UP pudsudligningsring 24 mm, installationsdåse	ZU 24-PR	2003744	Styk	25 Styk
UP signaldæksel forsænkede dåser, enkelt	ZU 60-SD	2003760	Styk	50 Styk
UP afstandsstuds	ZU 20-AS	2003746	Styk	25 Styk
