UP forsænket installationsdåse 46, med komponentskruer, lufttæt
Art.nr. 2003707 | EAN 4012196715893
- Produkt beskrivelse
-
Produkt beskrivelseForsænket installationsdåse med lufttætte membranindføringer, til anvendelse i murværk med en dybde på mindst 46 mm.
• 2 formonterede apparatskruer
• Stik med bajonetlås, der kan kobles på begge sider
• 4 kombinationsrørindføringer Ø 20 og 25 mm
• 2 indgange op til Ø 20 mm i stikket
• 2 indgange op til Ø 12 mm i bunden
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
-
- Tekniske data
-
Teknisk data

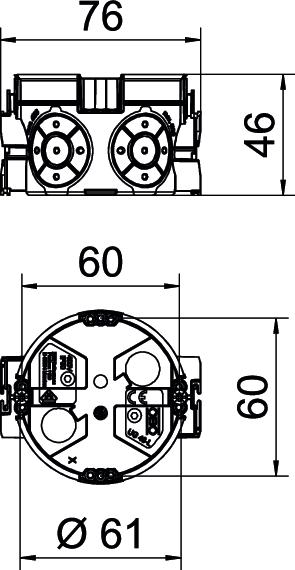

Antal indføringer 8 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C CO2 fodaftryk (GWP) fra vugge til port 0,072 kg CO₂e / 1 Styk Diameter 60 mm Dimension Ø60mm, H46mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Farve Dybsort / blågrå Fastgørelse af enheder Skruer Form Rund Halogenfri Ja Husgennemføringens type Indføringsmembran Højde 46 mm Indføring bagfra Ja Indføringstype NYM-kabeler, datakabler og rør Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 4 Låg Uden Lufttæt Ja Materiale Polypropylen / termoplastisk elastomer Med skruer Ja Med sømlaske Nej Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Rørindføringer Ø 20 mm 2 Slagfast Ja til rørdiameter 20/25 mm - Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
UP Quick-Fix
ZU 60-QF 2003740 25 Styk
UP pudsudligningsring 12 mm, installationsdåse
ZU 12-PR 2003742 25 Styk
UP pudsudligningsring 24 mm, installationsdåse
ZU 24-PR 2003744 25 Styk
UP signaldæksel forsænkede dåser, enkelt
ZU 60-SD 2003760 50 Styk
UP afstandsstuds
ZU 20-AS 2003746 25 Styk - Downloads
-
