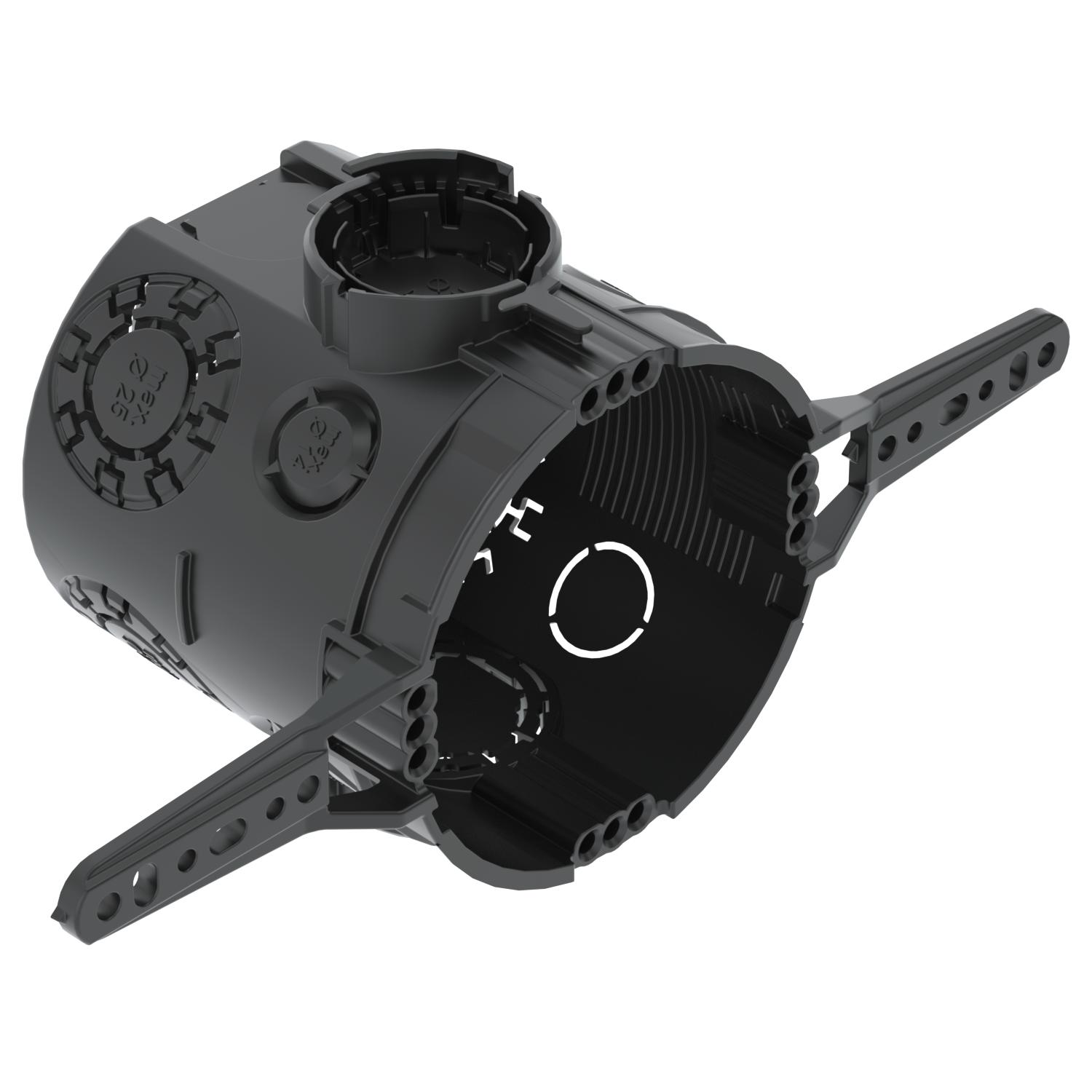

UP forsænket samledåse 66, med sømlasker 66 | 60 | 20/25 mm | 13

UP forsænket samledåse 66, med sømlasker

Art.nr. 2003716 | EAN 4012196700837

Art.nr. / Type	2003716 / UG 66-NL

Højde	66 mm

Diameter	60 mm

til rørdiameter	20/25 mm

Antal indføringer	13

Produkt beskrivelse

Produkt beskrivelse

forsænket dåse med sømflige, til murværk med en monteringsdybde på mindst 66 mm.

• 6 rørgennemføringer Ø 20 og 25 mm
• 4 indgange op til Ø 20 mm
• 2 indgange op til Ø 14 mm
• 1 indgang op til Ø 20 mm i bunden
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.

Tekniske data

Teknisk data

Antal indføringer	13
Brandhæmmede	iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C
CO2 fodaftryk (GWP) fra vugge til port	0,0989 kg CO2e / 1 Styk
Diameter	60 mm

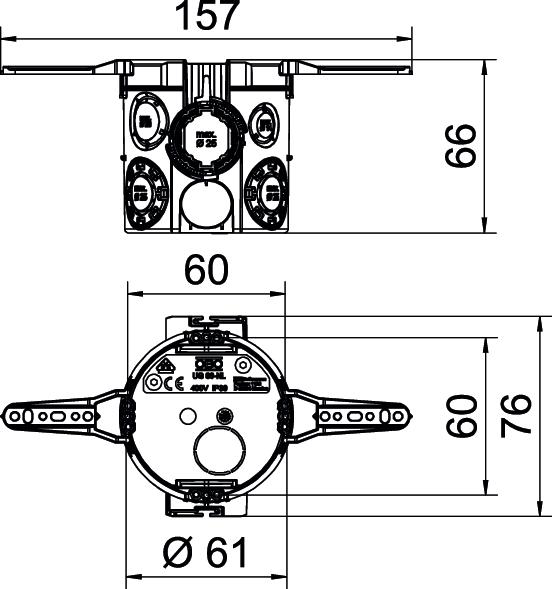

Dimension	Ø60mm, H66mm
Dimensioneringsspænding	400 V
Dækselfastgørelse	Skruer
Farve	dybsort
Fastgørelse af enheder	Skruer eller spredekløer
Form	Rund
Halogenfri	Ja
Husgennemføringens type	Udknæksåbning
Højde	66 mm
Indføring bagfra	Ja

Indføringstype	NYM-kabeler, datakabler og rør
Kapslingsklasse	IP30
Kombi-indføringer Ø 20 / 25 mm	6
Låg	Uden
Lufttæt	Nej
Materiale	Polypropylen
Med skruer	Nej
Med sømlaske	Ja
Nominelt tværsnit maks.	2,5 mm²
Nominelt tværsnit min.	1,5 mm²
Rørindføringer Ø 20 mm	3
Slagfast	Nej
til rørdiameter	20/25 mm

Alle typer

Alle typer

Type	Højde	Diameter	til rørdiameter	Antal indføringer	Art.nr.	Mængde	Min. salgsenhed
UG 66-NL	66 mm	60 mm	20/25 mm	13	2003716	Styk	25 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
UP Quick-Fix	ZU 60-QF	2003740	Styk	25 Styk
UP pudsudligningsring 12 mm, installationsdåse	ZU 12-PR	2003742	Styk	25 Styk
UP pudsudligningsring 24 mm, installationsdåse	ZU 24-PR	2003744	Styk	25 Styk
UP signaldæksel forsænkede dåser, enkelt	ZU 60-SD	2003760	Styk	50 Styk

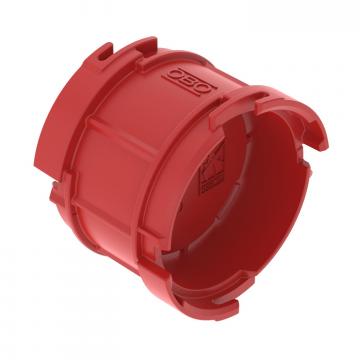

UP afstandsstuds	ZU 20-AS	2003746	Styk	25 Styk
