US 3-loftpendel A4
Art.nr. 6342375 | EAN 4012195705635
- Produkt beskrivelse
-

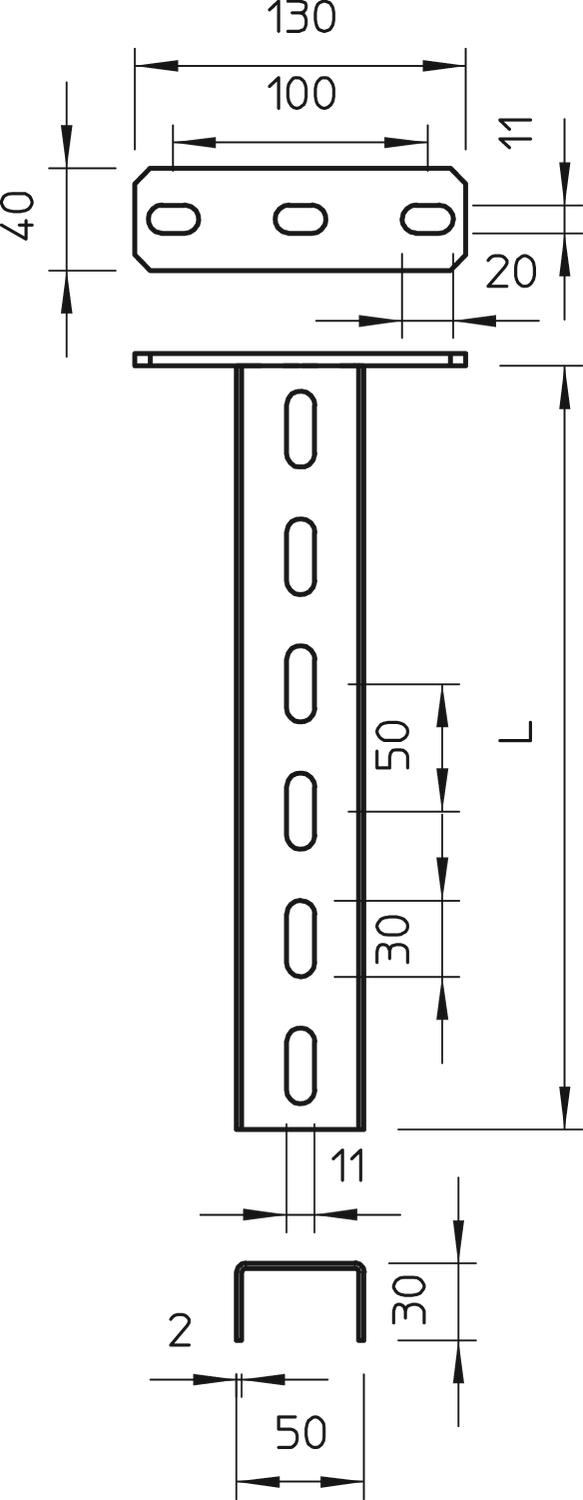

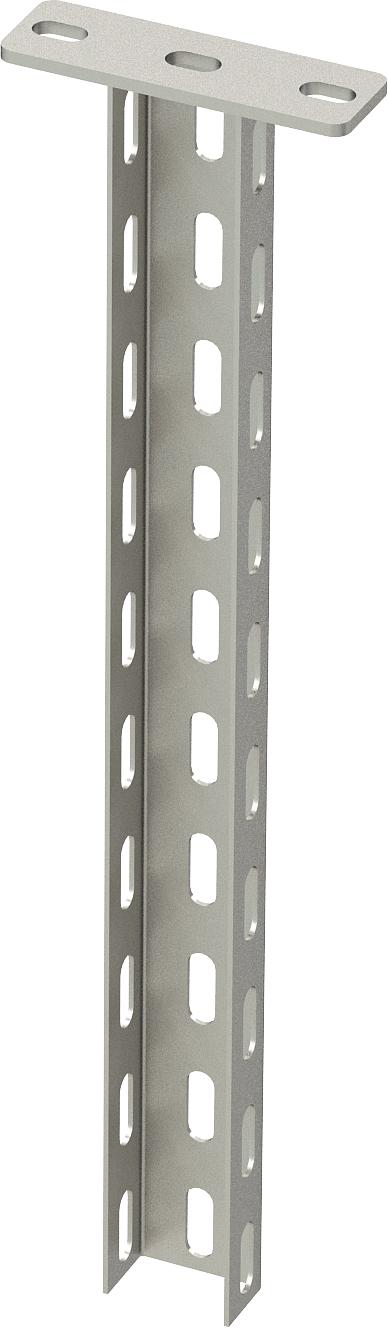

Produkt beskrivelseLoftpendel (U-profil) med målene 50 x 30 mm med påsvejset topplade.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 50 mm Dimension 50x30x200 Farve specialstål Højde 30 mm Konsollængde 200 2,7 kN Konsollængde 400 1,5 kN Længde 200 mm Maksimal trækbelastning 5 kN Materiale Rustfrit stål 1.4571 Materialetykkelse 2 mm Overflade blank, efterbehandlet Udførelse U-profil Tekniske data

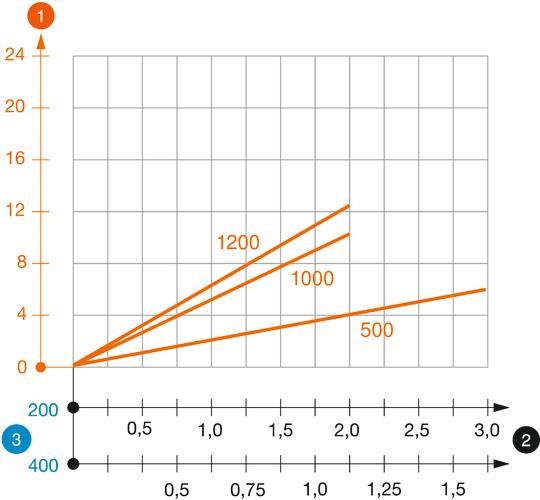

Belastningsdiagram U-pendel type US 3 K
-
Nedbøjning af loftpendelspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Konsollængde i mm
-
Belastningskurve med pendellængder i mmm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed

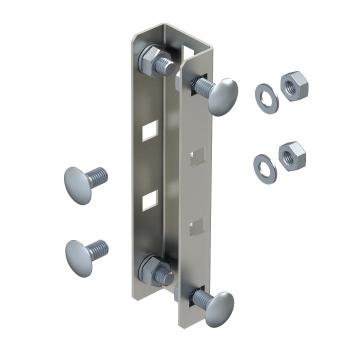

U-pendelbeslag A4
VUS 3 A4 6018520 1 Styk

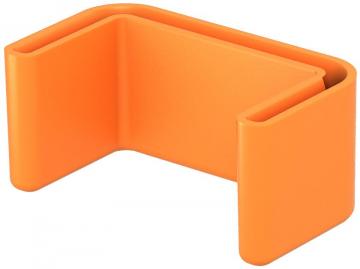

Beskyttelseskappe
US 3 KS OR 6338458 20 Styk

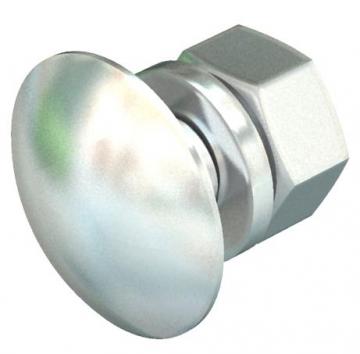

Bræddebolt med skive og møtrik A4
FRS 10x25 A4 6407524 50 Styk

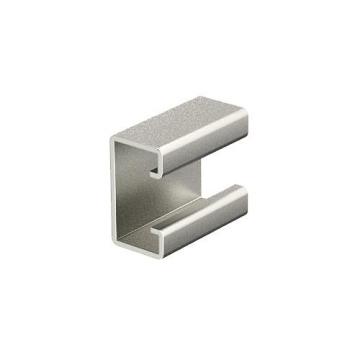

Afstandsstykke A4
DSK 25 A4 6416450 10 Styk
Sekskantskrue M10 A4
SKS 10x80 A4 6418248 20 Styk - Downloads
-
