US 3-loftpendel FT

Art.nr. 6342351 | EAN 4012196224470

Art.nr. / Type

Længde

Farve	zinc

Produkt beskrivelse

Produkt beskrivelse

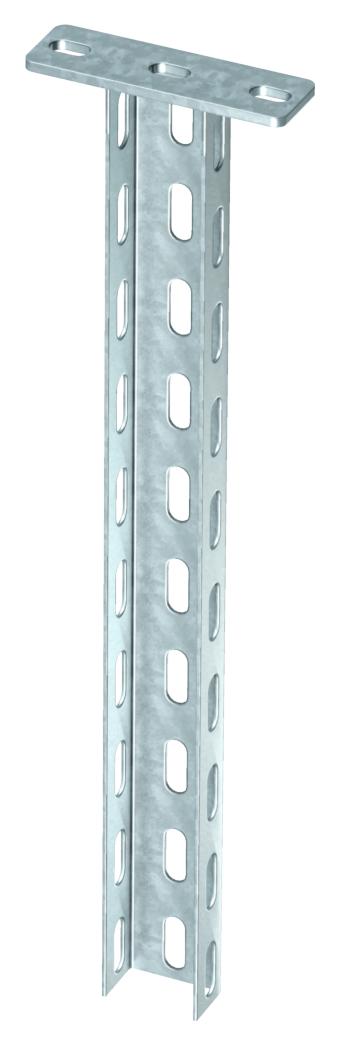

Loftpendel (U-profil) med målene 50 x 30 mm med påsvejset topplade.

Til fastgørelse på vandrette betondæk og jernbjælker. Fra konsolbredden 400 mm eller ved montering af konsollen ved enden af loftpendlen anbefales anvendelse af et afstandsstykke af typen DSK 25.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Ja
Bredde	50 mm
CO2 fodaftryk (GWP) fra vugge til port	1,18 kg CO2e / 1 Styk
Dimension	50x30x200
Farve	zinc
Højde	30 mm
Konsollængde 200	2,7 kN
Konsollængde 400	1,5 kN
Længde	200 mm

Længde	0,65 ft
Maksimal trækbelastning	5 kN
Mål L	200 mm
Materiale	Stål
Materialetykkelse	2 mm
Med fortanding	Nej
Overflade	Varmgalvaniseret
Pladetykkelse	0,08 in
Udførelse	U-profil

Tekniske data

Belastningsdiagram U-pendel type US 3 K

Nedbøjning af loftpendelspidsen ved tilladt konsolbelastning
Tilladt konsolbelastning i kN uden personbelastning
Konsollængde i mm
Belastningskurve med pendellængder i mmm

Alle typer

Alle typer

Type	Længde	Farve	Art.nr.	Mængde	Min. salgsenhed
US 3 K 20 FT	200 mm	zinc	6342351	Styk	1 Styk
US 3 K 30 FT	300 mm	zinc	6342353	Styk	1 Styk
US 3 K 40 FT	400 mm	zinc	6342355	Styk	1 Styk
US 3 K 50 FT	500 mm	zinc	6342357	Styk	1 Styk
US 3 K 60 FT	600 mm	zinc	6342359	Styk	1 Styk
US 3 K 70 FT	700 mm	zinc	6342362	Styk	1 Styk
US 3 K 80 FT	800 mm	zinc	6342364	Styk	1 Styk
US 3 K 90 FT	900 mm	zinc	6342366	Styk	1 Styk
US 3 K 100 FT	1000 mm	zinc	6342368	Styk	1 Styk
US 3 K 110 FT	1100 mm	zinc	6342370	Styk	1 Styk
US 3 K 120 FT	1200 mm	zinc	6342372	Styk	1 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed

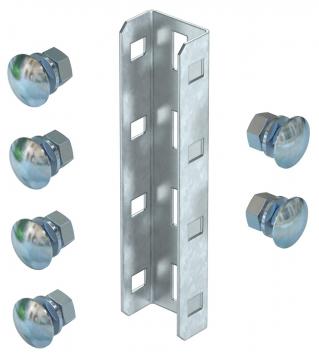

U-pendelbeslag FT	VUS 3 FT	6018513	Styk	10 Styk
Beskyttelseskappe	US 3 KS OR	6338458	Styk	20 Styk
Fladrundskrue med skive og møtrik F	FRS 10x25 F 8.8	6407560	Styk	50 Styk

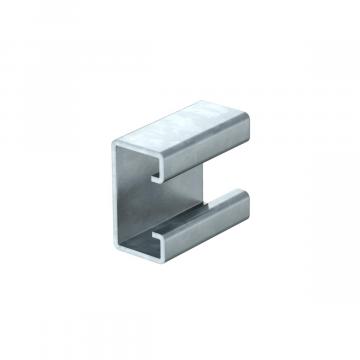

Afstandsstykke FT	DSK 25 FT	6416446	Styk	20 Styk
Sekskantskrue M10 F	SKS 10x80 F	6418250	Styk	20 Styk
