US 5-loftpendel A4
Art.nr. 6341209 | EAN 4012196815531
- Produkt beskrivelse
-

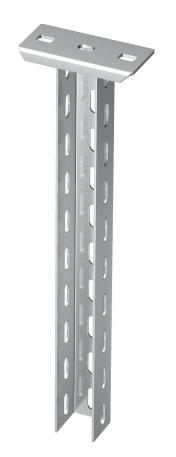

Produkt beskrivelseLoftpendel (U-profil) med påsvejset topplade.
Til fastgørelse på vandrette betondæk og jernbjælker. Fra konsolbredden 400 mm eller ved montering af konsollen ved enden af loftpendlen anbefales anvendelse af et afstandsstykke af typen DSK 25.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Bredde 50 mm CO2 fodaftryk (GWP) fra vugge til port 4,5946 kg CO2e / 1 Styk Dimension 50x50x200 Farve specialstål Højde 50 mm Konsollængde 200 5,75 kN Konsollængde 400 3,1 kN Konsollængde 600 2,2 kN Længde 200 mm Maksimal trækbelastning 10 kN Materiale Rustfrit stål 1.4571 Materialetykkelse 2,5 mm Overflade blank, efterbehandlet Udførelse U-profil Tekniske data
Belastningsdiagram U-pendel type US 5 K VA
-
Nedbøjning af loftpendelspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Konsollængde i mm
-
Belastningskurve med pendellængder i mmm
-
- Alle typer
-
Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Samlebeslag US 5 skinne
VUS 5 A4 6018509 1 Styk
Beskyttelseskappe
US 5 KS OR 6338462 20 Styk
Bræddebolt med skive og møtrik A4
FRS 10x25 A4 6407524 50 Styk
Afstandsstykke A4
DSK 45 A4 6416462 10 Styk
Sekskantskrue M10 A4
SKS 10x80 A4 6418248 20 Styk - Downloads
-
