US 5-loftpendel G
Art.nr. 6343857 | EAN 4012196578597
- Produkt beskrivelse
-

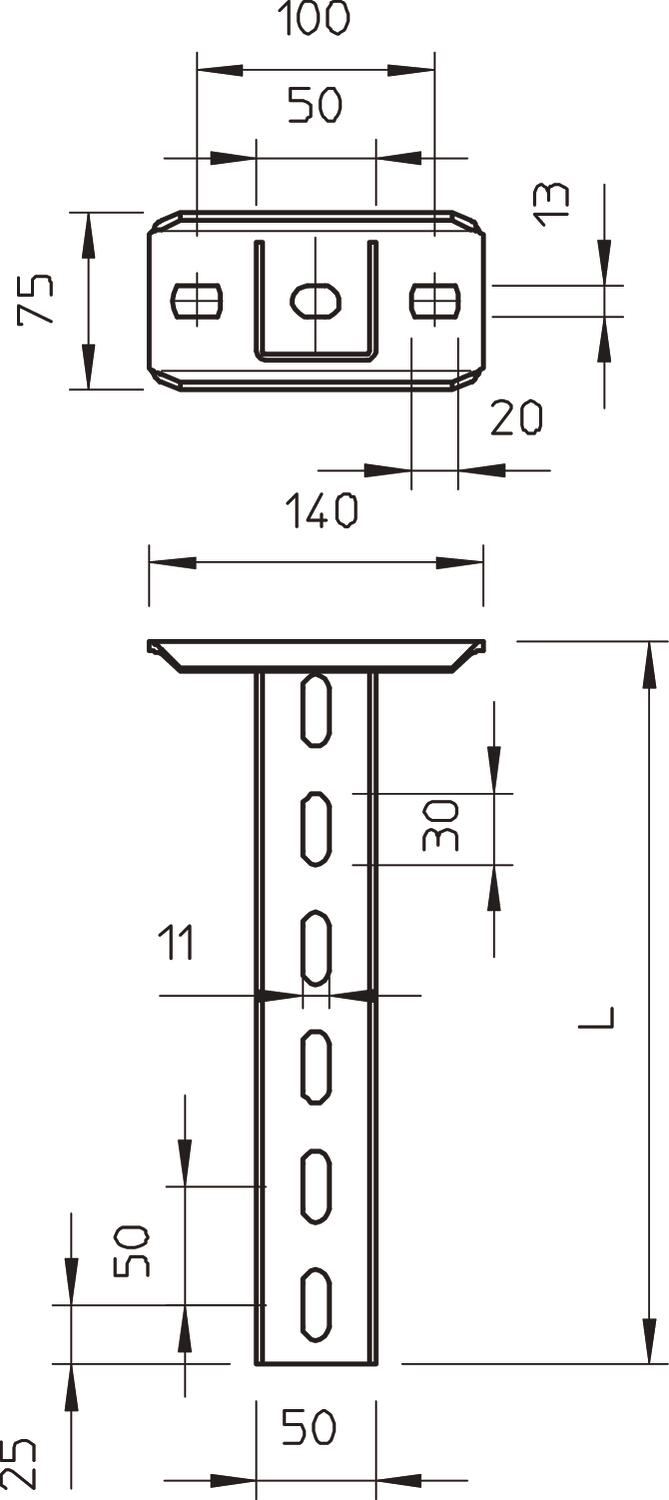

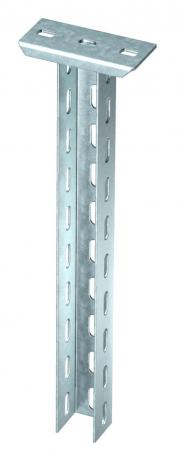

Produkt beskrivelseLoftpendel (U-profil) med påsvejset topplade.
Til fastgørelse på vandrette betondæk og jernbjælker. Fra konsolbredden 400 mm eller ved montering af konsollen ved enden af loftpendlen anbefales anvendelse af et afstandsstykke af typen DSK 25.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Ja Bredde 50 mm CO2 fodaftryk (GWP) fra vugge til port 5,8193 kg CO2e / 1 Styk Dimension 50x50x1000 Farve zinc Højde 50 mm Længde 1000 mm Maksimal trækbelastning 10 kN Mål L 1000 mm Materiale Stål Materialetykkelse 2,5 mm Med fortanding Nej Overflade galvanisk forzinket Udførelse U-profil Tekniske data
Belastningsdiagram U-skinne type US 5 K
-
Nedbøjning af loftpendelspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Konsollængde i mm
-
Belastningskurve med pendellængder i mmm
-
