Vægkonsol AW 80
Art.nr. 6417884 | EAN 4012196203833
- Produkt beskrivelse
-

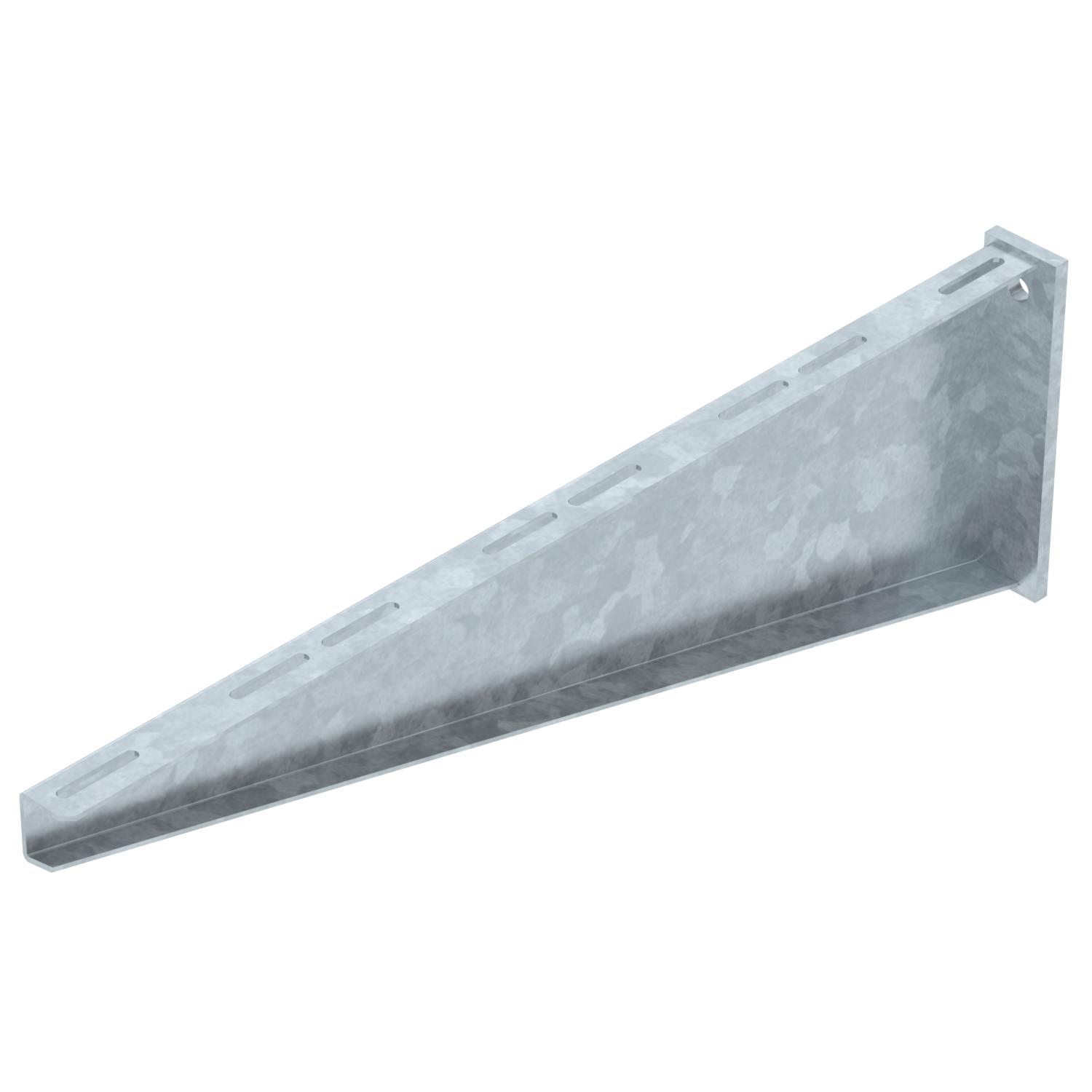

Produkt beskrivelseTung vægkonsol med påsvejset topplade.
Ved fastgørelsen af kabelbakker og -stiger med bræddebolte i størrelse M6 skal skærmskiverne bestilles separat (huller i konsollen 9 x ...).
-
- Tekniske data
-
Teknisk data

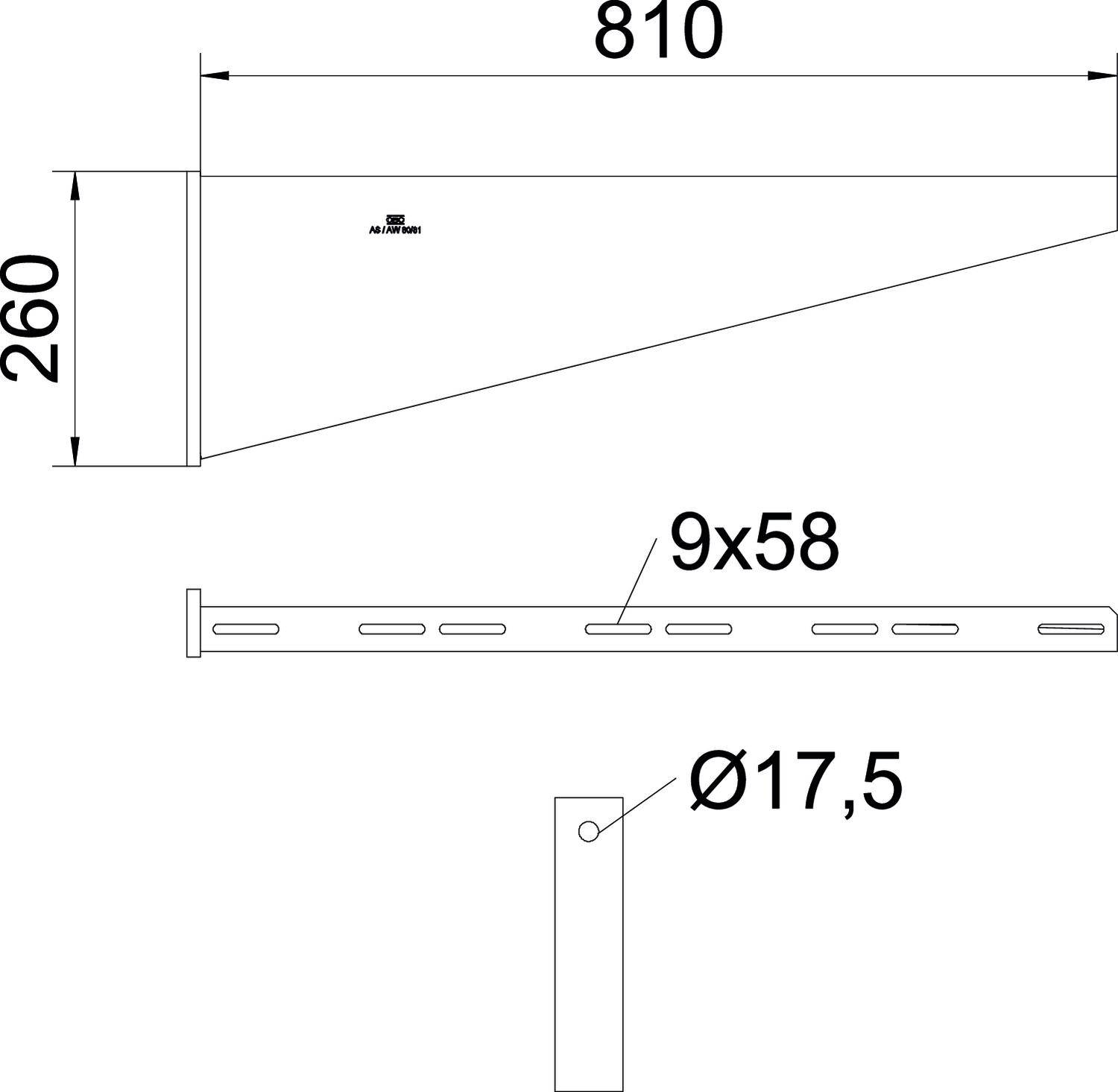

Bevarelse af funktionssikkerheden ved brand Nej Bredde 810 mm CO2 fodaftryk (GWP) fra vugge til port 15,4548 kg CO2e / 1 Styk Dimension B810mm F i kN 8 kN Farve zink Huldiameter 17,5 mm Højde 260 mm Længde 60 mm Mål A 60 mm Mål B 810 mm Mål H 260 mm Materiale Stål Overflade Varmgalvaniseret Rustfrit stål, bejdset Nej Udførelse Væg- og pendelkonsol Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data

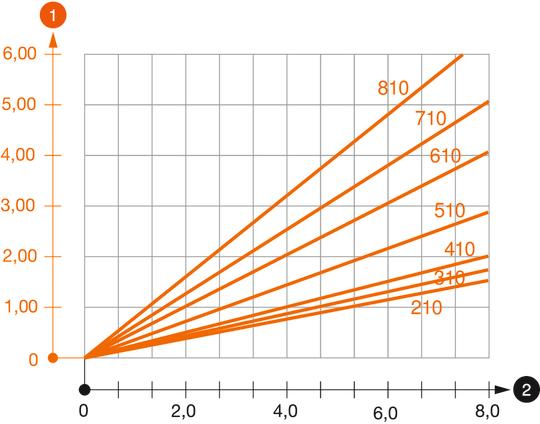

Belastningsdiagram konsol type AW 80
-
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
-
Tilladt konsolbelastning i kN uden personbelastning
-
Belastningskurve med konsollængder i mm
-
- Alle typer
-
Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Fladrundskrue med kombimøtrik F
FRSB 6x12 F 6406122 100 Styk - Downloads
-
