Bjælke skrueklemme, til gennemgangshul 38 | 19 | 35 | | | | 18 | 9 | 1,2 | M8
morepic-1 morepic-2 video-1

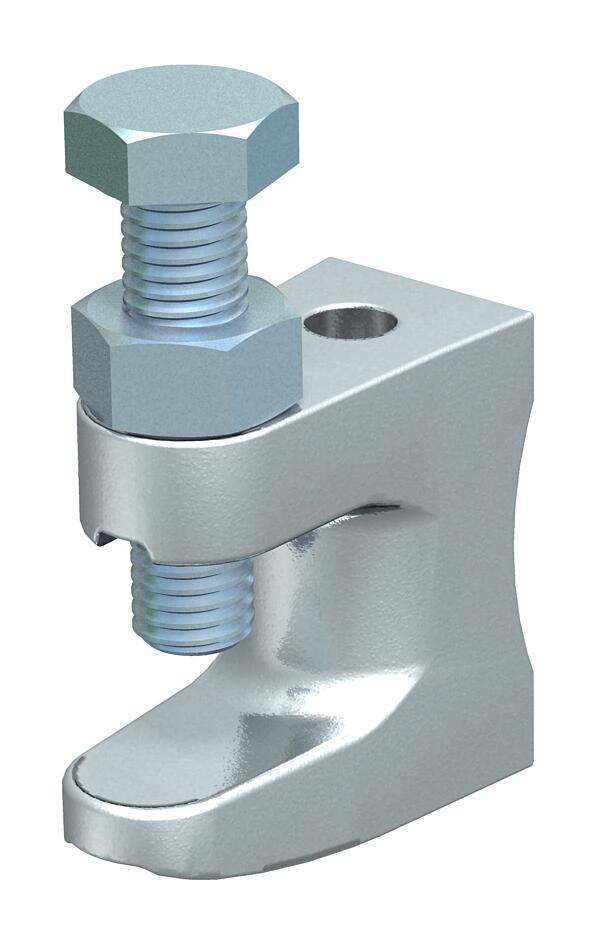

Bjælke skrueklemme, til gennemgangshul

Art.nr. 1488015 | EAN 4012195150855

Tilbage til oversigten
Produkt beskrivelse
Produkt beskrivelse
Med gennemgående hul.

Maks. tilspændingsmoment: 8 Nm
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
Tekniske data

Dimensioner

Bredde 19 mm
Brudlast 1,2 kN
Dimension 0-17mm
Fastgørelseshul 9 mm
Fastgørelsesmåde Skruning
Flangetykkelse F maks. 18 mm
Gevind M8
Gevind metrisk 8
Hængsel justerbart Nej
Hængselfunktion Nej
Højde 35 mm
Længde 38 mm
Maks. Tilspændingsmoment 8 Nm

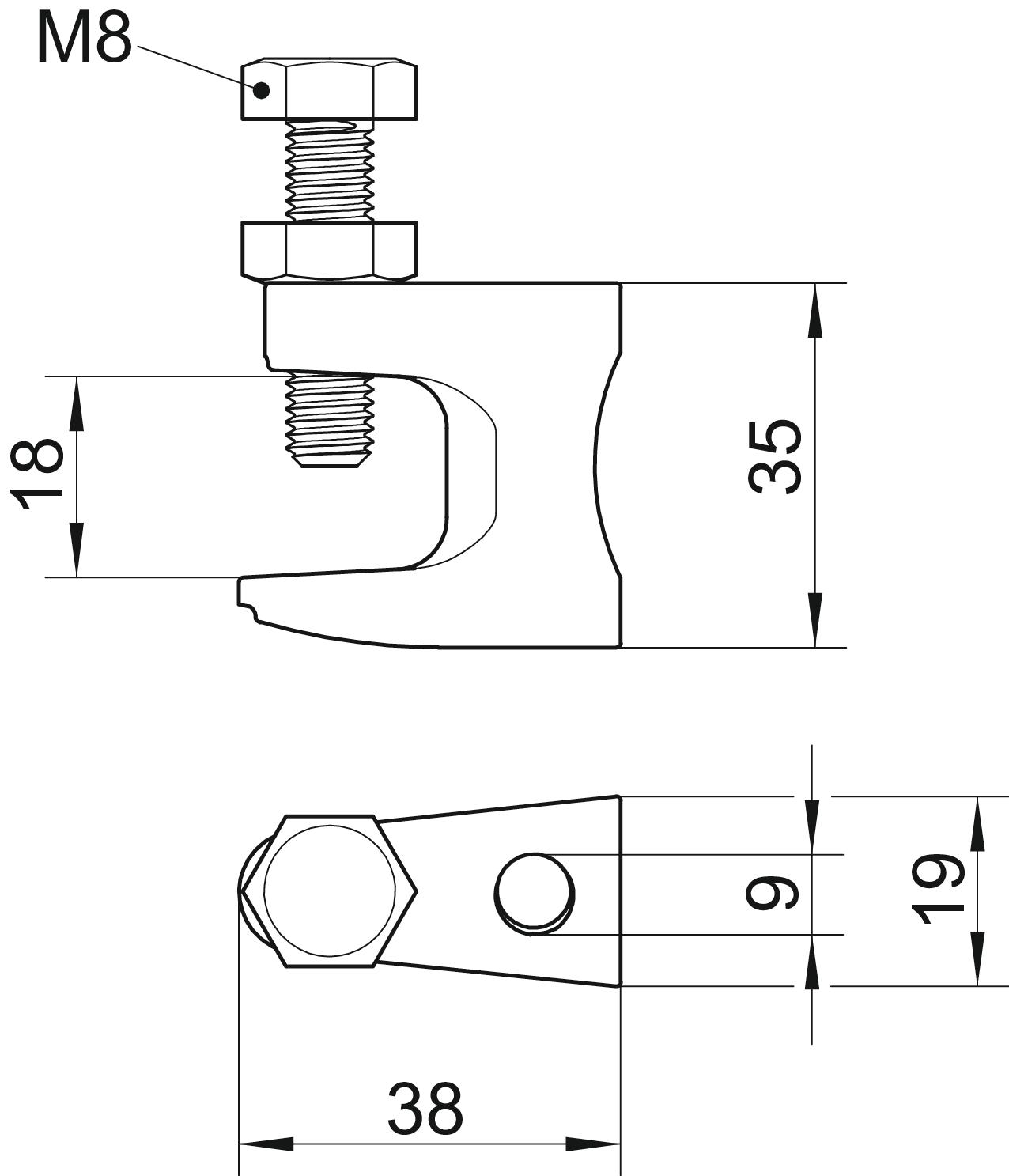

Mål B 19 mm
Mål D 9 mm
Mål F 18 mm
Mål G (mm) M8
Mål H 35 mm
Mål L 38 mm
Materiale Tempergods
Tilslutningsform/-komponent Hul
Alle typer

Alle typer

Type Længde Bredde Højde Flangetykkelse F maks. Fastgørelseshul Brudlast Gevind Art.nr. Mængde Min. salgsenhed
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Styk
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Styk
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Styk
