Bjælke skrueklemme, til gennemgangshul 58 | 23,5 | 54 | | | | 26 | 13 | 3,5 | M10
morepic-1 morepic-2 morepic-3 video-1

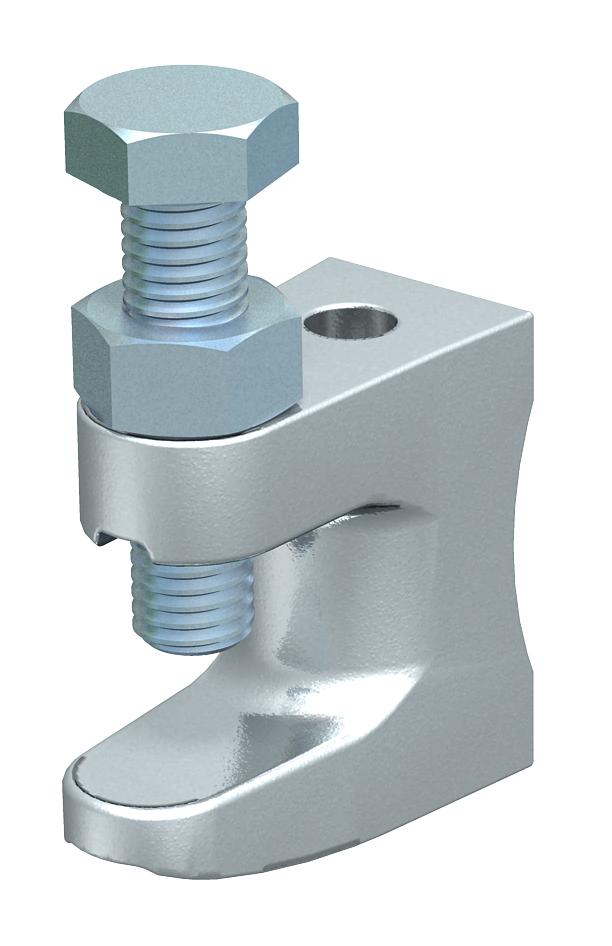

Bjælke skrueklemme, til gennemgangshul

Art.nr. 1488031 | EAN 4012195150978

Produkt beskrivelse
Produkt beskrivelse
Med gennemgående hul.

Maks. tilspændingsmoment: 21 Nm
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • UKCA overensstemmelseserklæring
Tekniske data

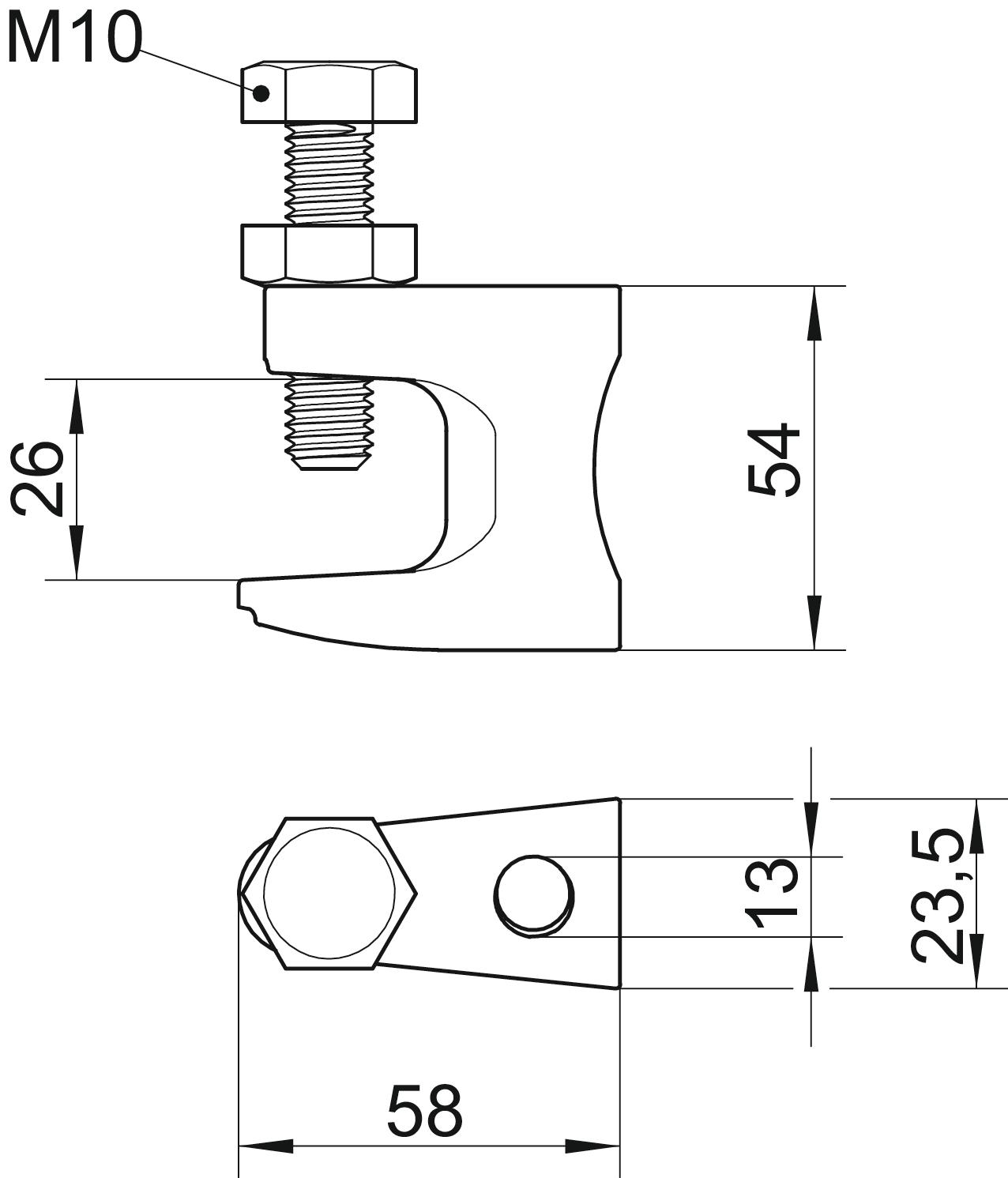

Dimensioner

Bredde 23,5 mm
Brudlast 3,5 kN
Dimension 0-26mm
Fastgørelseshul 13 mm
Fastgørelsesmåde Skruning
Flangetykkelse F maks. 26 mm
Gevind M10
Gevind metrisk 10
Hængsel justerbart Nej
Hængselfunktion Nej
Højde 54 mm
Længde 58 mm
Maks. Tilspændingsmoment 21 Nm
Mål B 23,5 mm
Mål D 13 mm
Mål F 26 mm
Mål G (mm) M10
Mål H 54 mm
Mål L 58 mm
Materiale Tempergods
Tilslutningsform/-komponent Hul
Alle typer

Alle typer

Type Længde Bredde Højde Flangetykkelse F maks. Fastgørelseshul Brudlast Gevind Art.nr. Mængde Min. salgsenhed
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Styk
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Styk
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Styk
