Bemærk: Denne artikel er udgået.
Du kan finde alternative her: 2003700 / UP forsænket installationsdåse 46

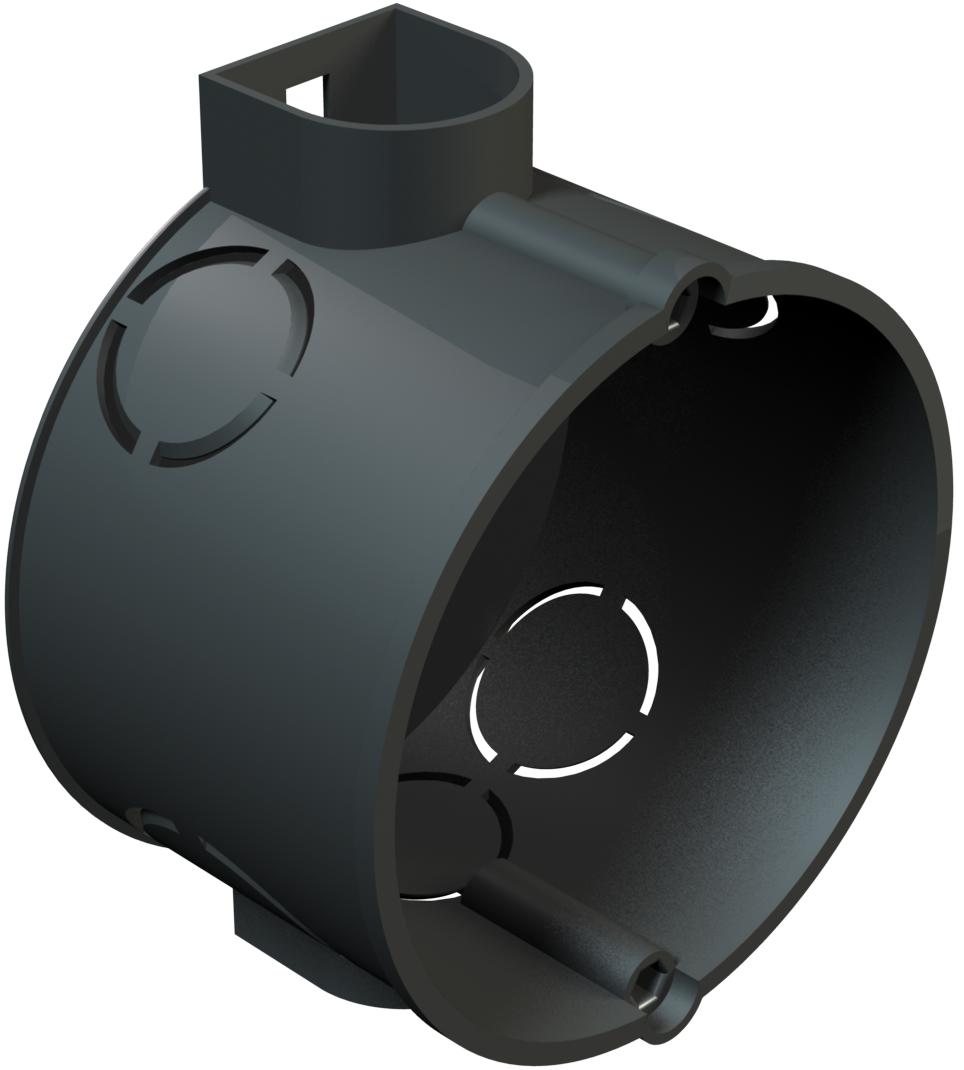

Forsænket installationsdåse
Art.nr. 2003015 | EAN 4012195000204
- Produkt beskrivelse
-
Produkt beskrivelseInstallationsdåse sikret mod drejning, garanteret standard-kombinationsafstand på 71 mm (iht. DIN 49 073-1) ved hjælp af snap-låse-kobling. 7 udslagsblanketter til ledninger og rør Ø20 mm og Ø25 mm. Kan kombineres til sprede- og skruefastgørelse, dybtliggende pudsholdere, komponentskrueafstand 60 mm, til skruefastgørelse med selvskærende skruer 3,2 mm, med 2 cylinderformede monteringssteder uden skruer, kapslingsklasse IP20.
-
- Tekniske data
-
Teknisk data

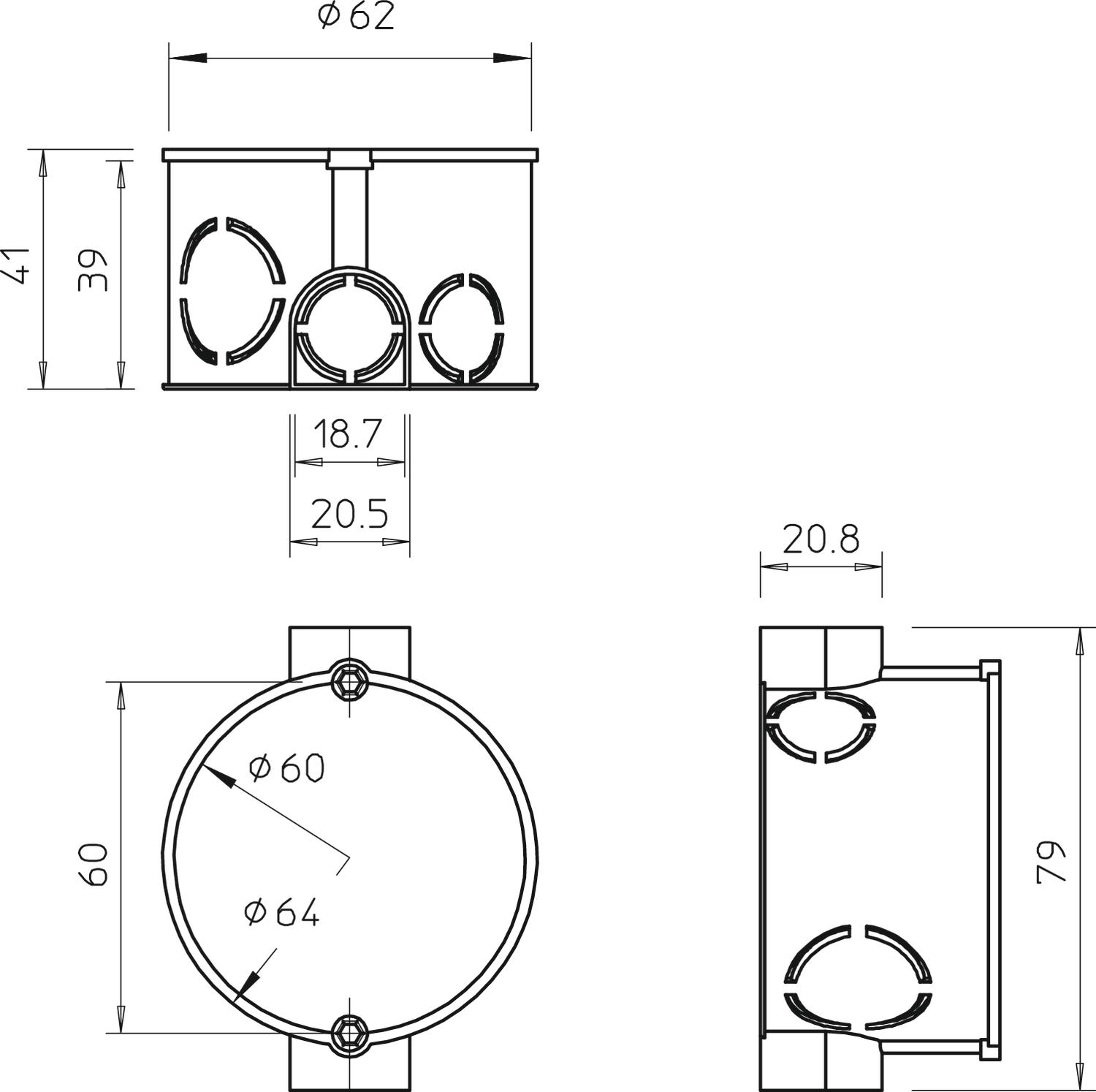

Antal anvendelser 1 Antal indføringer 7 Belægning Uden Bevarelse af funktionssikkerheden ved brand Uden Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C CO2 fodaftryk (GWP) fra vugge til port 0,0433 kg CO₂e / 1 Styk Diameter 60 mm Diameter indvendig 60 mm Dimension Ø60mm, H40mm Dimensioneringsspænding 400 V Dækselfastgørelse Ikke relevant Farve Sort Fastgørelse af enheder skruning eller ekspansion Form Rund Gulvhøjde min. 42 mm Halogenfri Ja Husgennemføringens type Forprægning Højde 40 mm Indføring bagfra Nej Indføringer 7
Indføringstype Udslagsblanketter til ledninger og rør Ø20 mm og Ø25 mm Kan plomberes Nej Kapslingsklasse IP20 Komponentskrueafstand 60 mm Låg Uden Lufttæt Nej Materiale Polystyren Med afskærmning Nej Med skruer Nej Med sømlaske Nej Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Ja Studs Tunnelstuds til rørdiameter 20/25 mm - Alle typer
- Downloads
-
Datablad UG 60 D / 2003015 , 0.24MB , pdfREACH Overensstemmelseserklæring UG 60 D / 2003015 , 0.12MB , pdfRoHS Overensstemmelseserklæring UG 60 D / 2003015 , 0.13MB , pdfCertificering VDE-certificering UG 60... , 0.12MB , pdf
